在日常设计中,有时候我们在设计产品的时候需要参照其他的三维零部件来定位或者做参考设计,但是又不想在本装配体里面表达出来这些零部件,明细也不想表现出来,这个时候应该怎么办呢?可以用装配体的封套功能,一起来看看吧!
装配体封套在SOLIDWORKS中是一种特殊类型的装配体零部件。 封套有两个主要功能: 可以将封套用作参考零部件和选择工具。
注:封套在诸如材料明细表和质量属性之类的全局装配体操作中被忽略。如果您复 制、镜像或阵列封套,生成的新零部件也将是一个封套。
先来看看作为参考零部件的封套,在这里以一个管道的设计为例子,管路设计是一个工程师,压力容器是另外一个工程师,做管道设计的工程师需要参考压力容器的安装位置,这样就可以把压力容器做为一个封套,这可以帮助您预想怎样调整功能性装配体零部件的大小和位置。

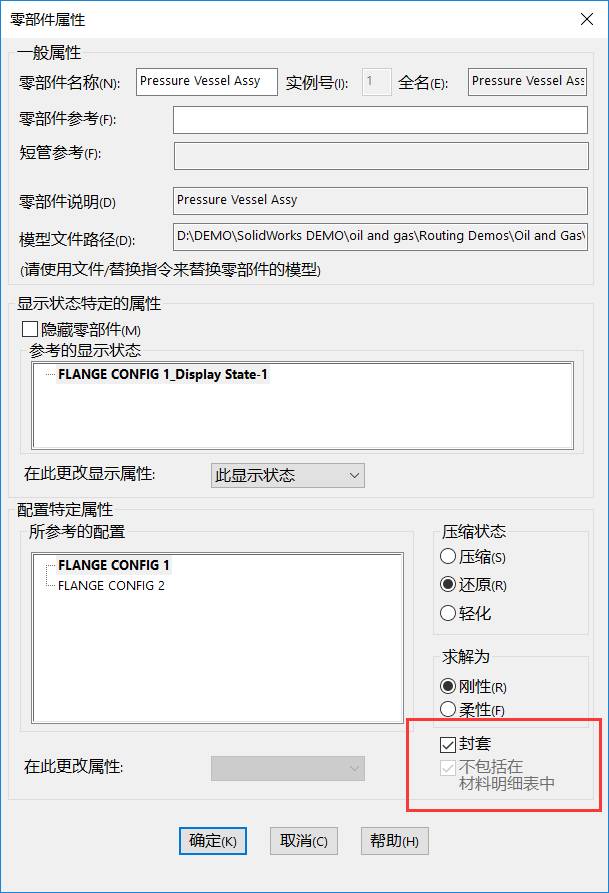

做法:在设计树中选择需要作为封套的零部件,选择属性,属性中勾选封套。如下图所示:
由于压力容器是一个封套,它不会在管路装配体的材料明细表中出现,也不会用在质量属性计算中。封套的默认显示颜色是透明的浅蓝色。颜色也是可以隐藏的。
另外,对于作为参考来用的话,封套也可以用在自上而下的设计过程中,之前我们讲自上而下设计都是在草图和布局的骨架基础上,如果想用实体作为骨架,就可以用封套来参考设计,这也是比较好的一个方面,大家在设计过程中,也可以尝试着去用。
封套的第二个作用是作为选择工具,此功能使您可以基于零部件的位置选择零部件、展示或者隐藏部件,而此位置是相对于封套实体(内部、外部或交叉)而言的。 可以单独使用封套快速更改装配体零部件的可见性或者为其它编辑操作(如压缩、复制和删除)选择零部件。
例如,在下面的生产线装配体中添加了一个封套,表示工作人员在生产线上工作时站的位置。
您可能会使用封套帮助确保该工作人员有足够的工作空间。 例如,您可以使用封套选择工具展示完全在封套内部的零部件。
您可以在单独的零件文档中创建封套,并将它插入装配体或者在装配体关联中创建封套。 封套零部件都必须是实体(不能是抽壳)。 这是因为封套的选择是基于功能型装配体零部件与封套零部件体积之间的干涉。 而不是基于封套零部件边界框中所包含的零部件。
