SolidWorks装配体初体验:首个零件插入的注意事项

操作过程

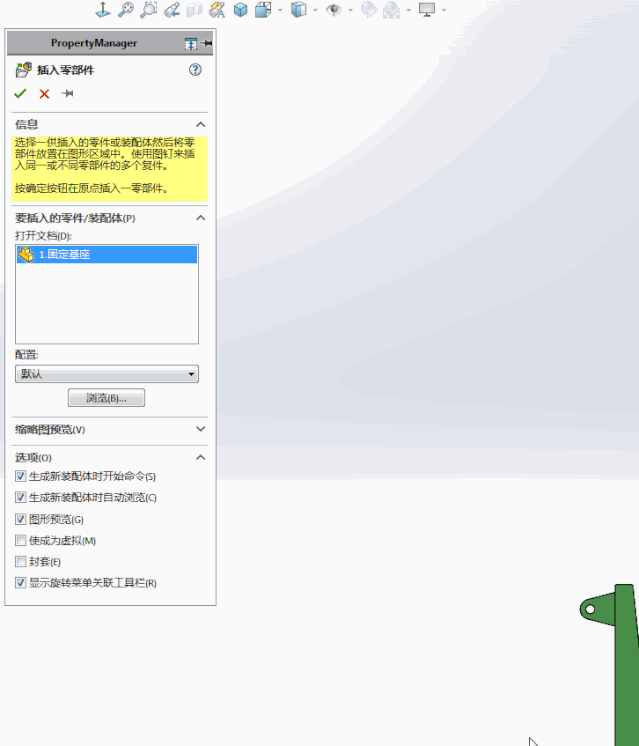

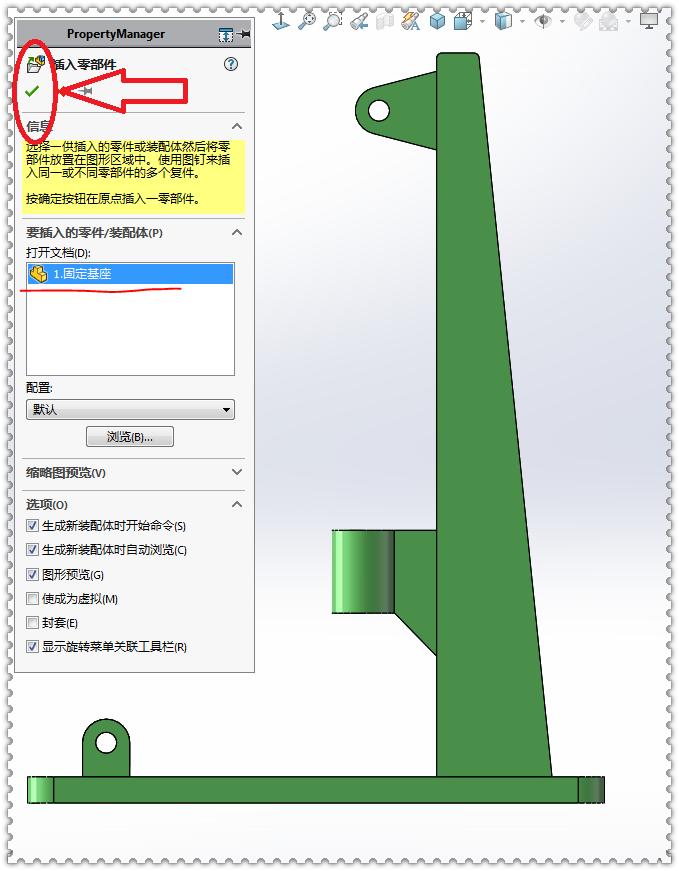

1.新建一个【装配体】后,在插入第一个零件时,是可以把零件放在任意位置的,但最好不要用鼠标去指定它的位置,而是按左上角的 【确定】 。

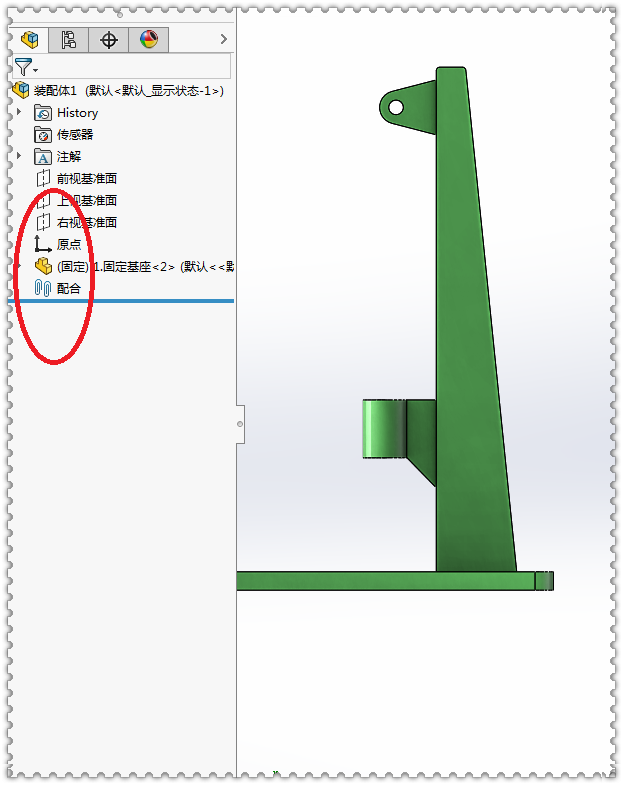

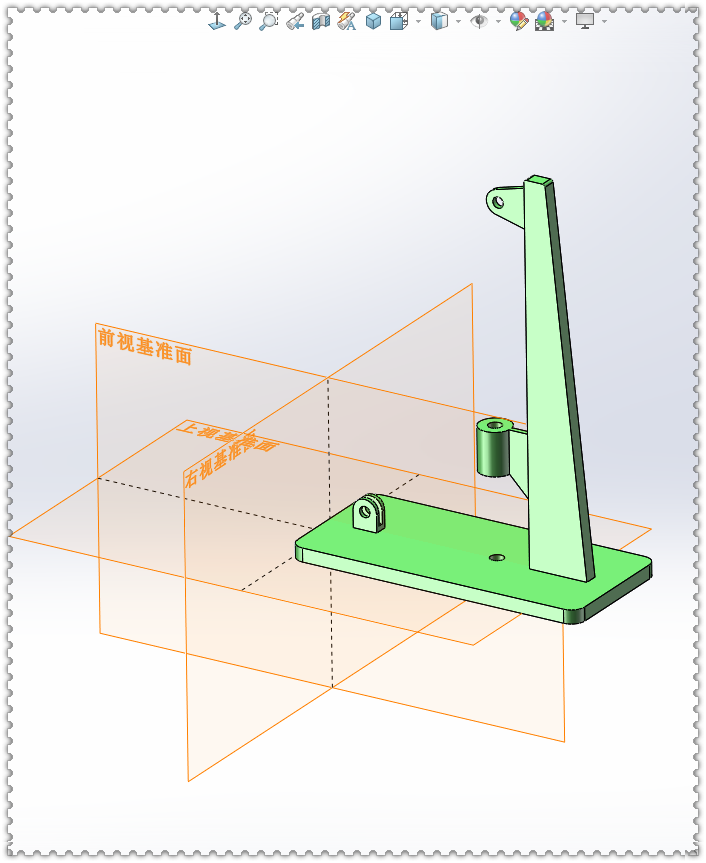

2.按【确定】的好处在于,这里零件会自动固定在装配体的原点上。这可以让视图在【等轴测】的时候能很好的体现整个装配体的架构。(下图的三个基准面是装配体的基准面)

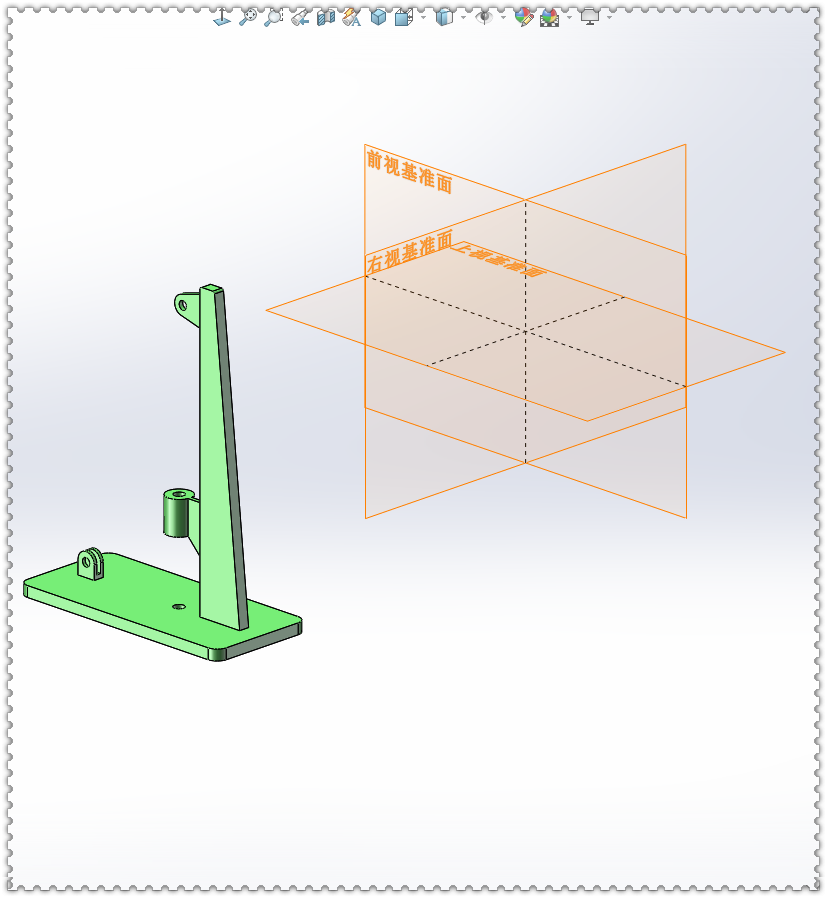

3.如果是用鼠标随便点一个位置,虽然第一个零件也默认的是固定状态,但不可能重合到装配体的原点上,这会对后面的操作和观察带来不少麻烦。
