SOLIDWORKS装配体中参考零部件处理技巧

设计时有一类特殊的装配体零部件,在设计过程中充当参考作用,需要在工程图表达时,不表达或者以虚拟件的形式表达。参考零部件不参与BOM统计和质量统计。


需要用到的功能是封套,如何把零件变成封套,只需要右键设置零部件的属性即可。

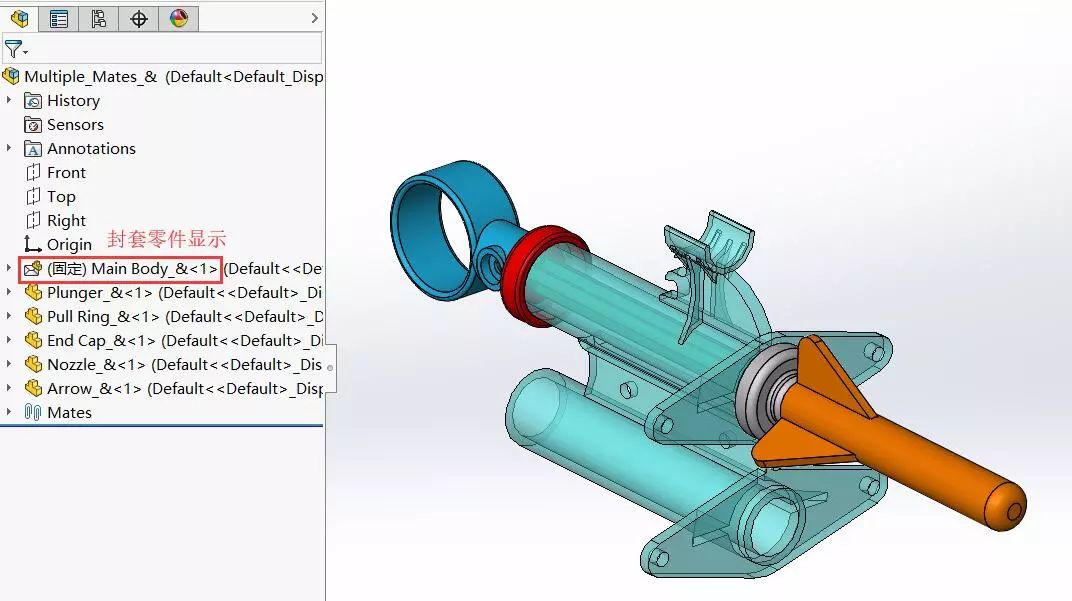

1、封套属性设置:封套设置成功后,显示如下。

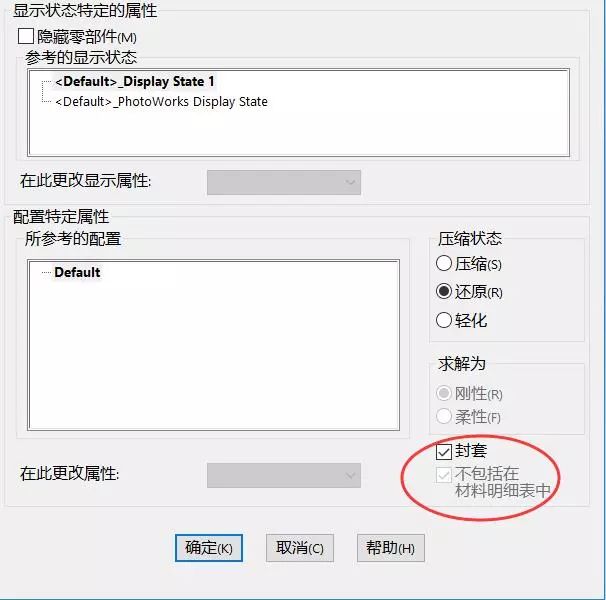

设置零件属性,把封套勾选。



2、工程图里面的显示设置

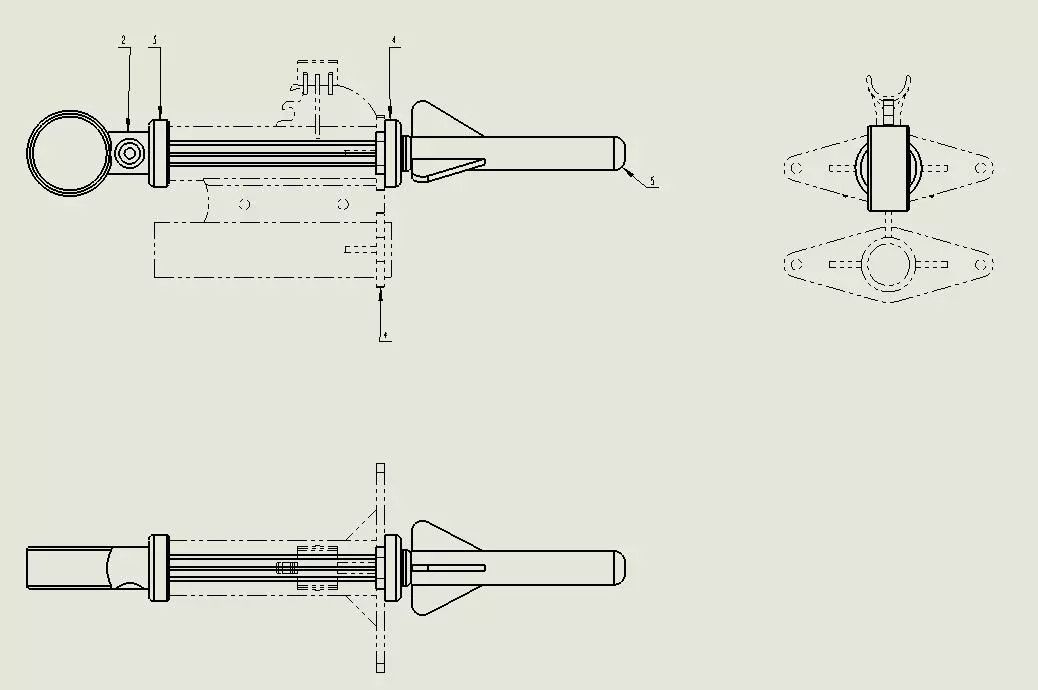

默认封套零部件是不显示的,我们可以右键视图设置显示封套零件如下图。但是下图也有一些表达上的小问题,封套零件遮住的部分没法显示出来。如果采用虚线显示的话,所有的虚线都显示了。



3、工程图问题设置技巧

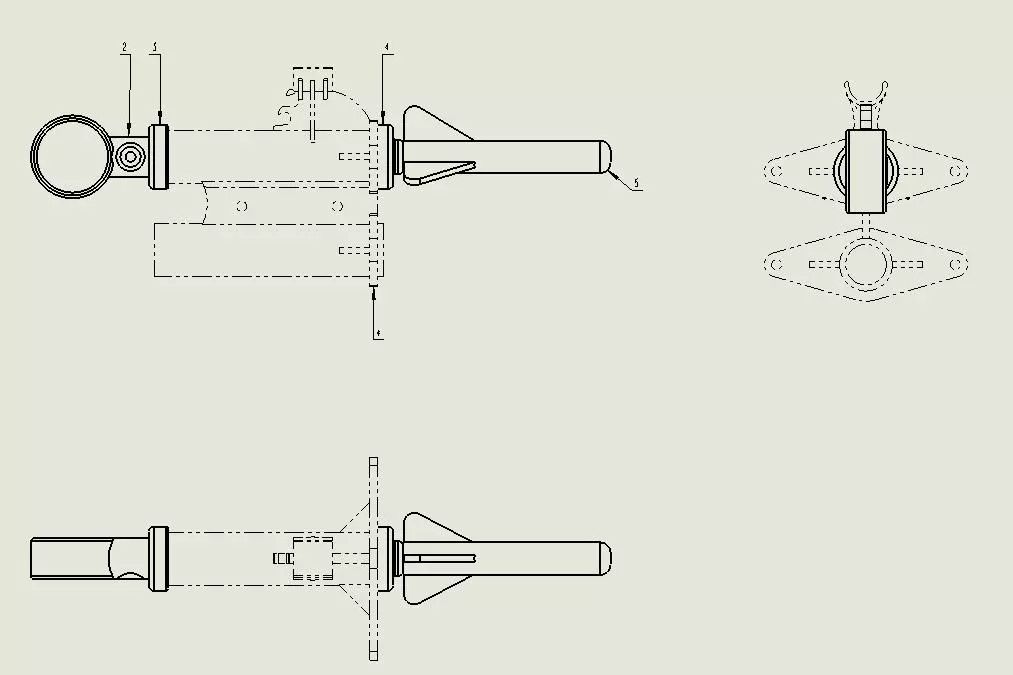

想要把封套遮蔽的部分表达出来,我们需要一个小技巧。采用交替视图,在视图上制作一个位置不移动的交替视图。设置交替视图显示封套,但是原来的视图不显示封套。最后的工程图可以制作成下图所示。



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
