SOLIDWORKS工程图自动化:快速生成切割清单

在SolidWorks中画钢结构焊件时,可以使用焊接工具快速生成三维模型,并且生成工程图时,可以快速生成焊接切割清单,便于管材统计和下料。

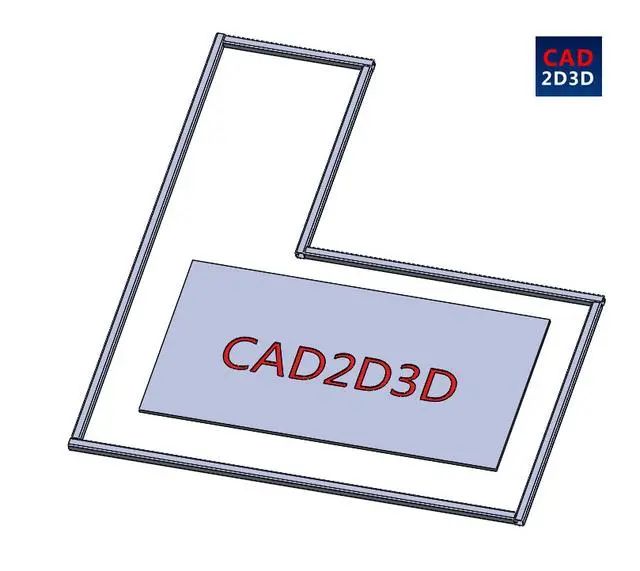

1. 在SolidWorks软件中,激活焊件工具栏,使用焊件工具生成的三维模型。

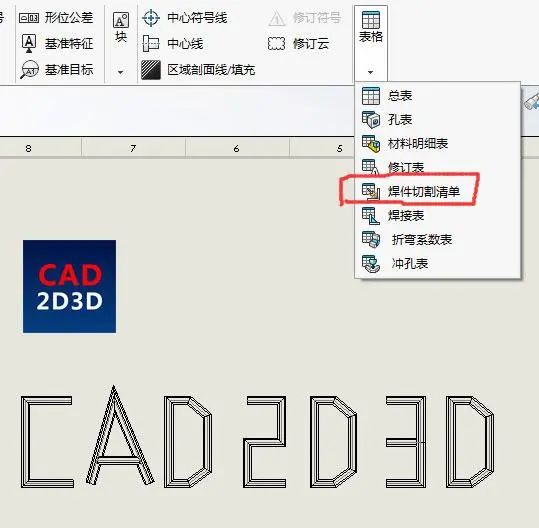

2. 生成工程图,选择 焊件切割清单,具体如下图所示:

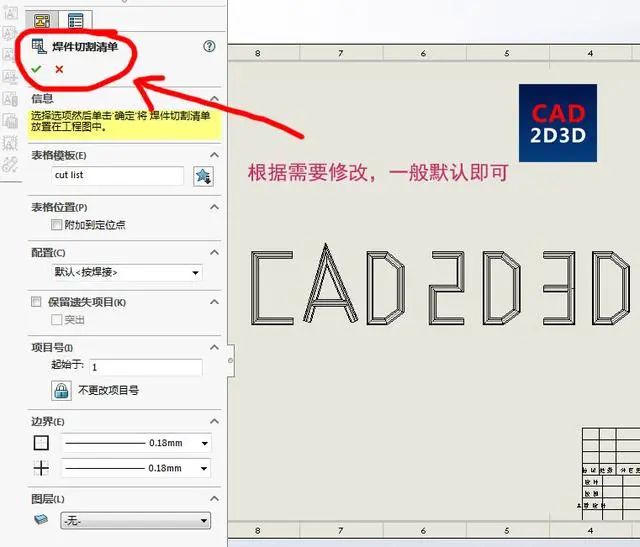

3. 焊件切割清单选项卡,根据需要修改,一般默认即可,具体如下图所示:

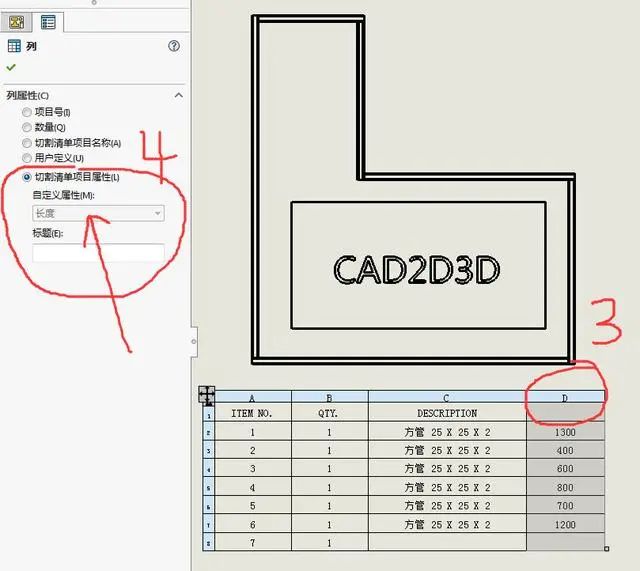

4. 生成焊件切割清单表,主要包括序号、数量、规格、长度,表格长度一列可能没有具体值,可以选中 长度列,左侧会弹出列属性,选中切割清单列属性/自定义属性,选中长度即可,具体如下图所示:



总结:使用SolidWorks画钢结构焊件时,最好使用焊件工具,方便快捷,而且工程图可以快速生成切割清单。
