SolidWorks焊件切割清单属性信息批量填写技巧

在SOLIDWORKS中,焊件是指含有可用切割清单描述的多实体特殊零件模型。焊件有一系列的专用命令,这些命令位于Command Manager的【焊件】选项卡中。

用户可以使用焊件命令进行以下操作:


1.插入结构构件。

2.使用特殊工具对结构构件进行剪裁和延伸。

3.添加角撑板、顶端盖及圆角焊缝。

结构构件特征是SOLIDWORKS中焊件模型的主要特征。他们的创建方式是,首先在2D和3D草图中建立一些线段和几何面的布局,然后在【结构构件】Property Manager中,选中的结构构件轮廓将沿这些布局线段扫描。

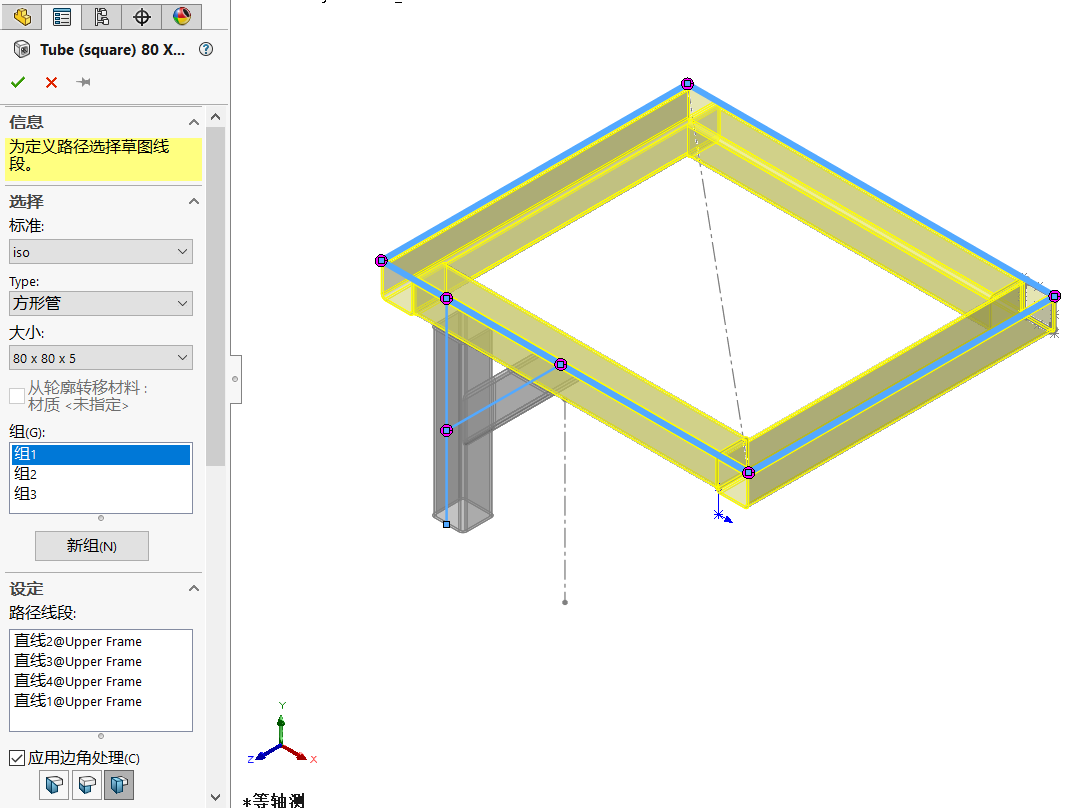

SOLIDWORKS如何批量填写焊件切割清单属性信息的图1



模型完成之后,我们还可以去编辑切割清单,默认设置中会对相同规格且大小相同的构件分到同一组中,并且会自动为该组创建属性信息,包括长度、数量、角度、材料等信息。

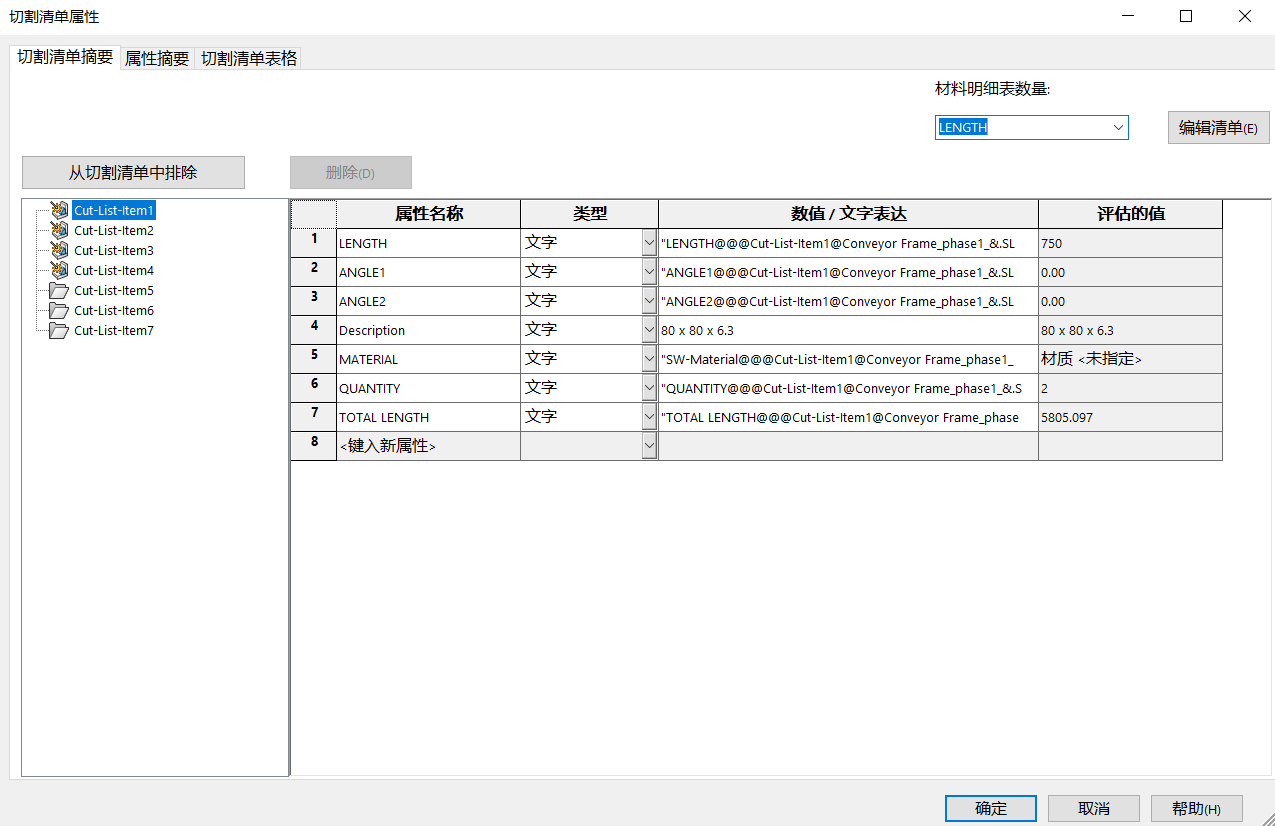

SOLIDWORKS如何批量填写焊件切割清单属性信息的图2

若想要添加代号、名称等属性信息,则需要手动去添加到每个切割清单项目中,是非常浪费工程师时间的。

给大家安利一款SOLIDWORKS焊件增强插件-SolidKits. WeldmentPlus就可以帮助我们批量在焊件切割清单里添加属性信息。

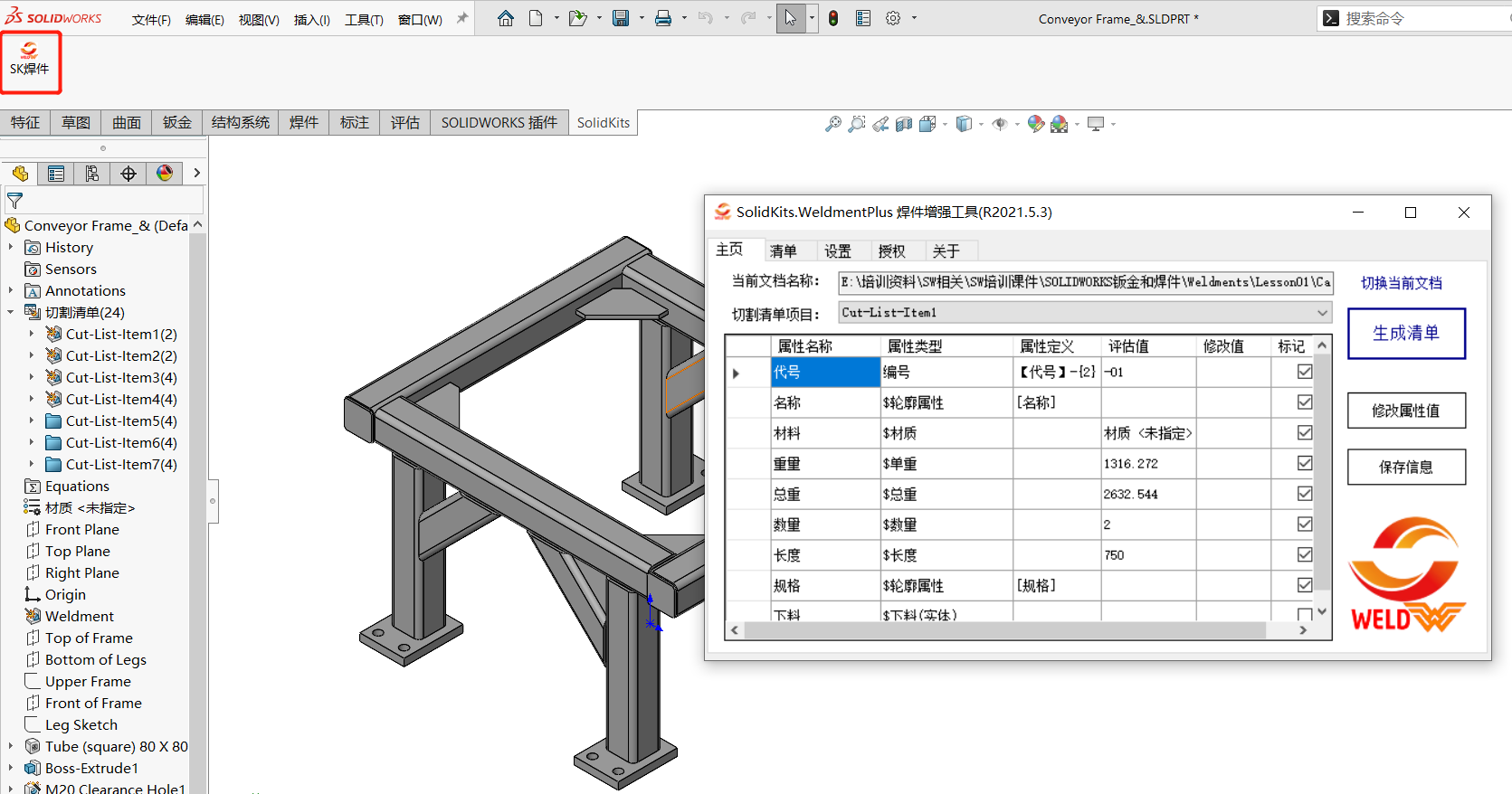

SolidKits. WeldmentPlus是一款嵌入到SOLIDWORKS软件中的插件,因此可以直接在软件中调用该程序,我们设计完焊件模型之后,直接点击下图中的图标,就会帮助我们自动生成焊件切割清单,而且我们需要的属性信息也一并帮我们添加进去了。

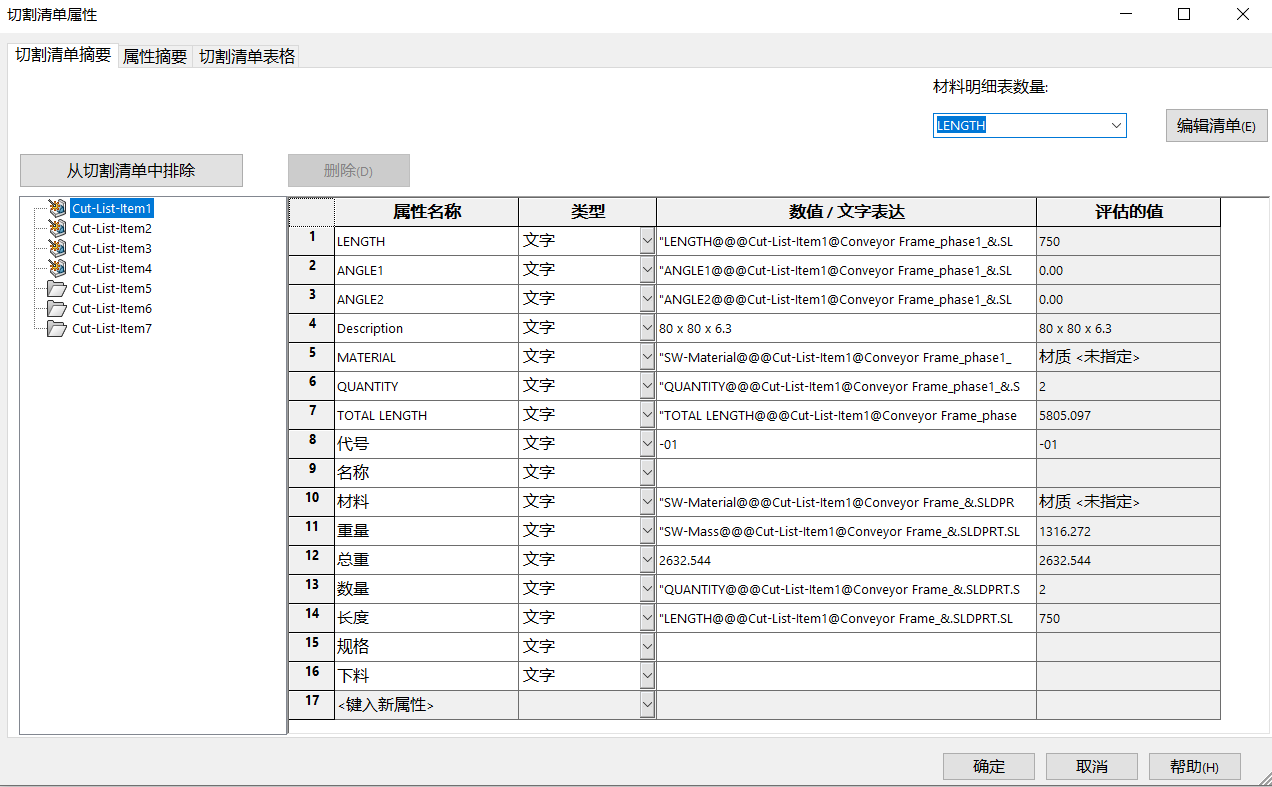

SOLIDWORKS如何批量填写焊件切割清单属性信息的图3

SOLIDWORKS如何批量填写焊件切割清单属性信息的图4

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
