自定义SolidWorks焊件轮廓设计技巧

       创建新焊件轮廓的方法如下：

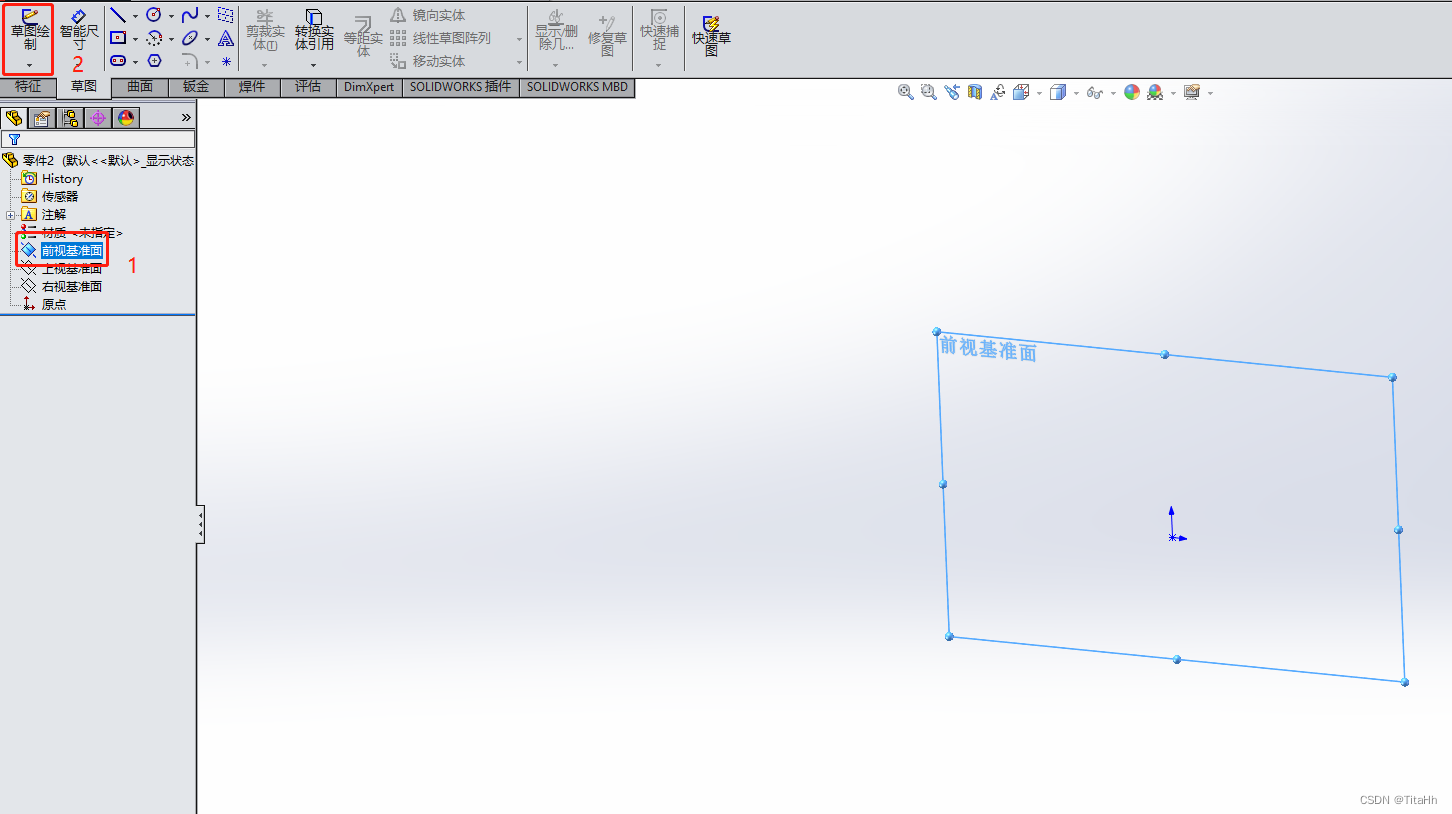

1.打开SolidWorks，创建一个新零件，选择一个基准面开始草图绘制。

2.在此基准面上绘制出我们需要的焊件轮廓，注意轮廓草图必须封闭，默认原点为穿透点，然后点击“退出草图”。

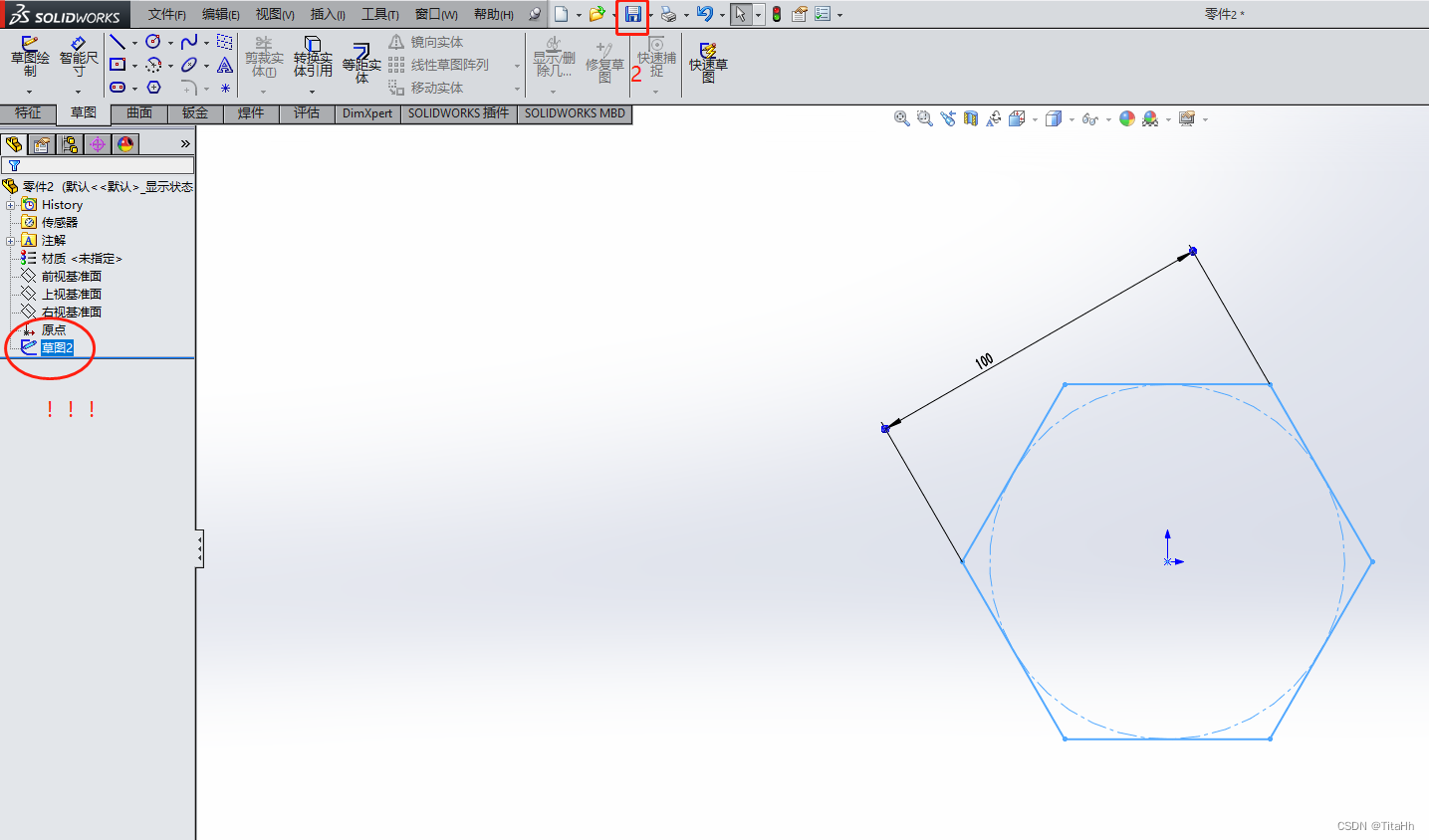

3.在左侧的设计树中选中我们刚刚绘制的草图，然后点击“保存”。

       特别注意：一定要鼠标点选选中 绘制的轮廓草图再点击保存！！！否则会出现“库特征为空”的错误。

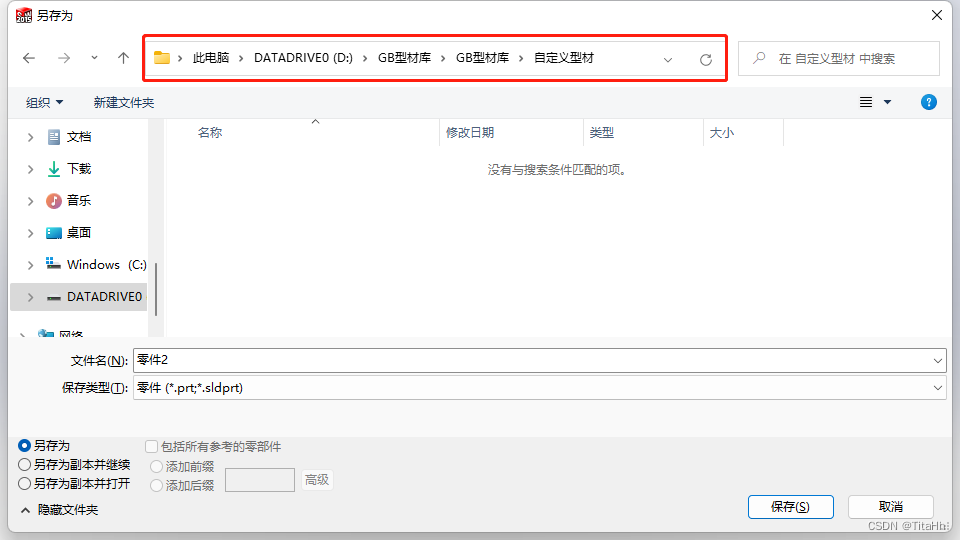

4.在弹出的对话框中，保存路径设置为自己焊件库文件的位置。

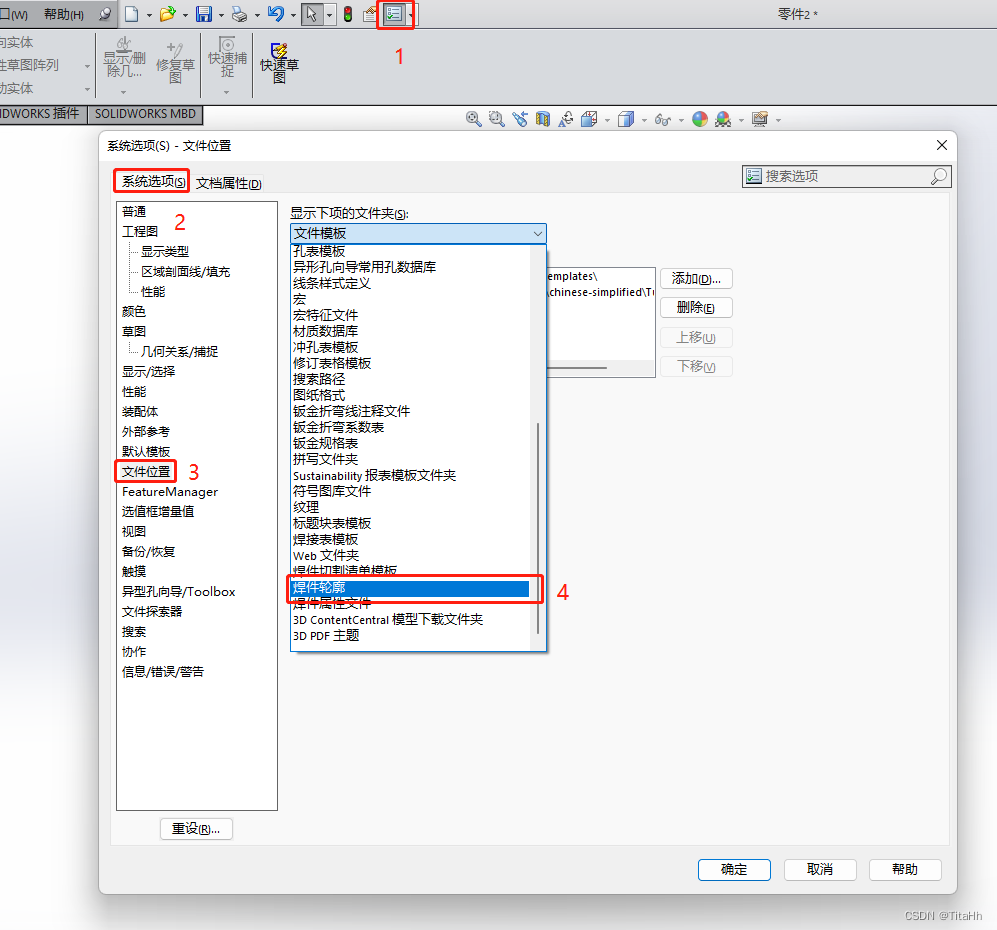

       如果不知道自己的焊件库在哪，可以点击“选项—系统选项—文件位置”，在“显示下项的文件夹”的下拉框中选择“焊件轮廓”。

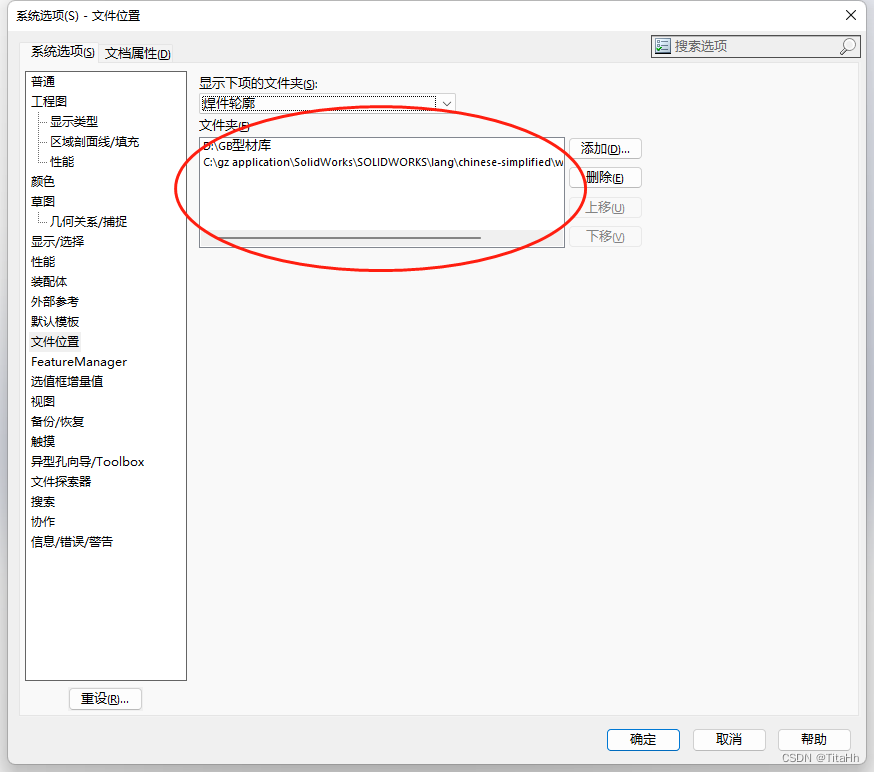

       然后在下面的显示框中就会显示出你自己焊件轮廓的位置，小编在之前自己额外添加过焊件库，所以小编这里显示出了两个文件夹。

5.“保存类型”选择为“Lib Feat Part（*.sldlfp）”，修改完文件名，然后点击“保存”，完成创建。

       注意：保存的“Lib Feat Part（*.sldlfp）”文件一定要与其他的“Lib Feat Part（*.sldlfp）”格式文件处在同一级文件夹中。

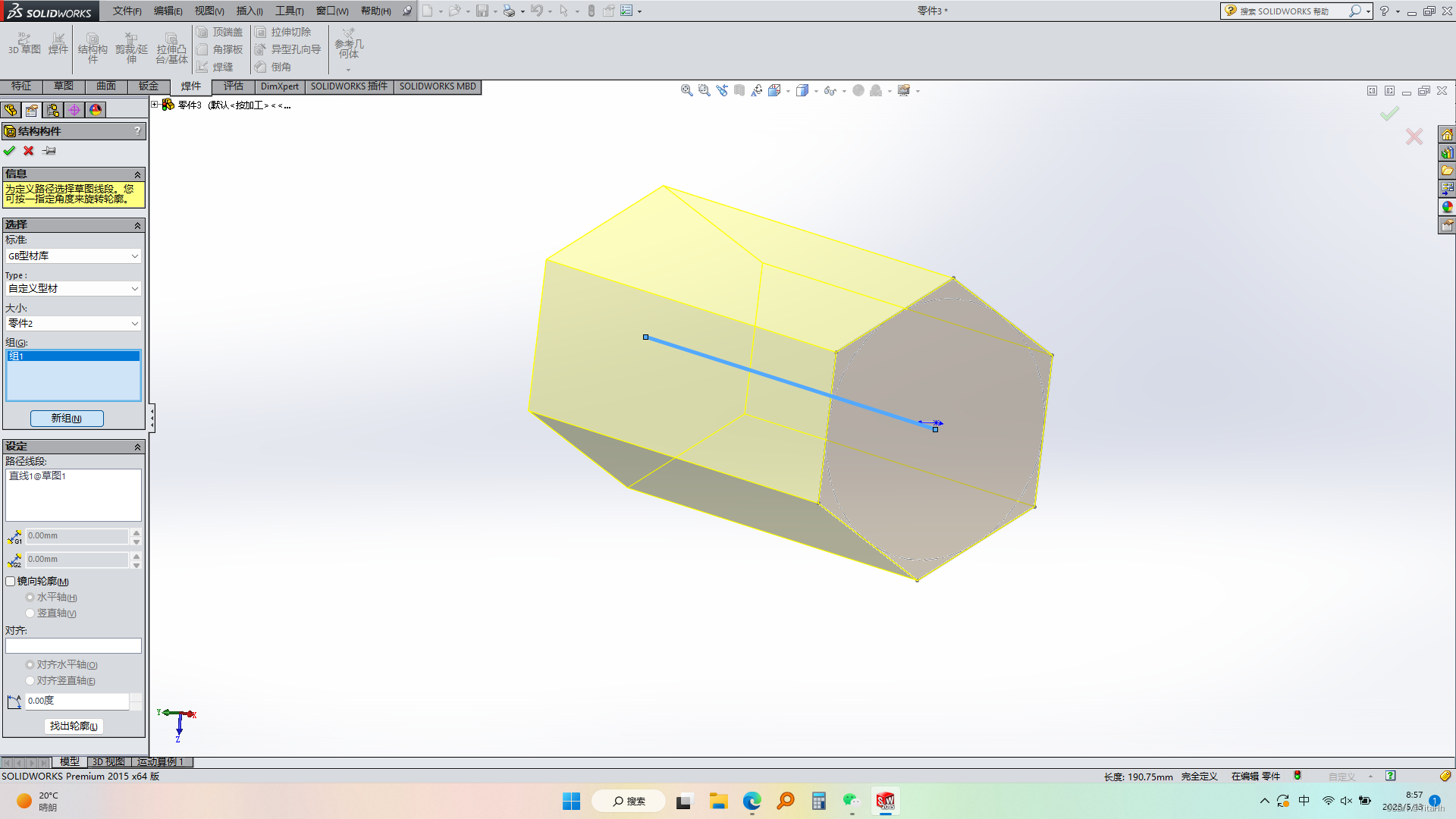

6.这时候新建一个文件，再使用“结构构件”，就能找到我们刚刚创建的自定义焊件轮廓并正常使用了。
