SolidWorks 2022 Feature Works恢复亮色解决方案

solidworks2022 - feature works 变灰的解决方法

概述

feature works 用于step文件转零件.

   一般是不同版本的solidworks交换文件的方法.

   转出的step文件, 再用solidworks打开后, 居然无法对step文件提取特征.

   最后发现, 必须要断开零件和step原文件之间的连接才行.

实验

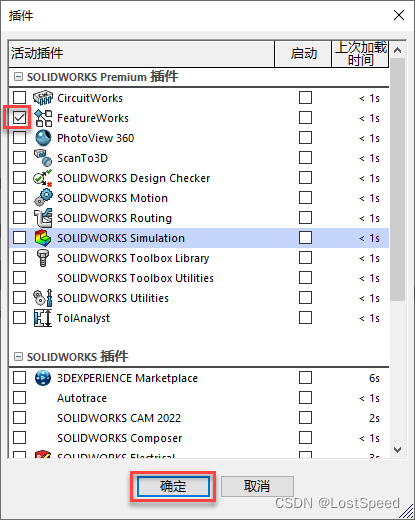

首先要保证feature works插件要打开.

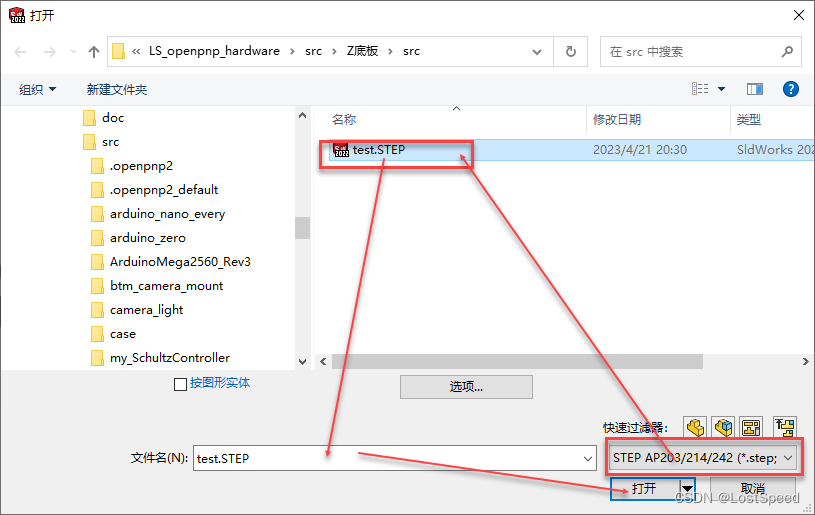

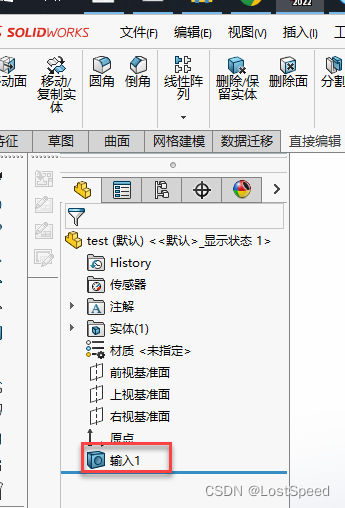

feature works 变灰问题的重现

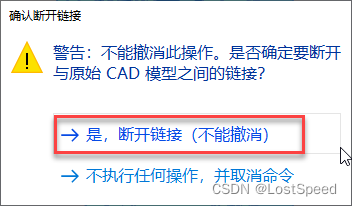

   此时, 需要断开零件和原始文件之间的链接, 才能使Feature works生效.




   可以注意到, 此时, 打开的step文件, 已经变为一个实体了.


   再次尝试运行 Feature works, 已经可以操作了.


   等Feature works运行完, 就得到了一个带特征的零件工程.

   尺寸标注, 特征都是全的
