SolidWorks零件分割与重组技巧

有时候我们需要将一个零件分割成不同的部分,以下是分割方法:

   首先打开你要分割的零件,随后按以下步骤执行.

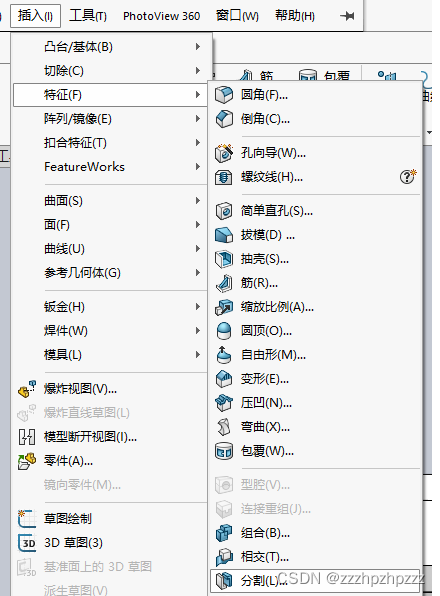

1、插入->特征 ->分割
在这里插入图片描述

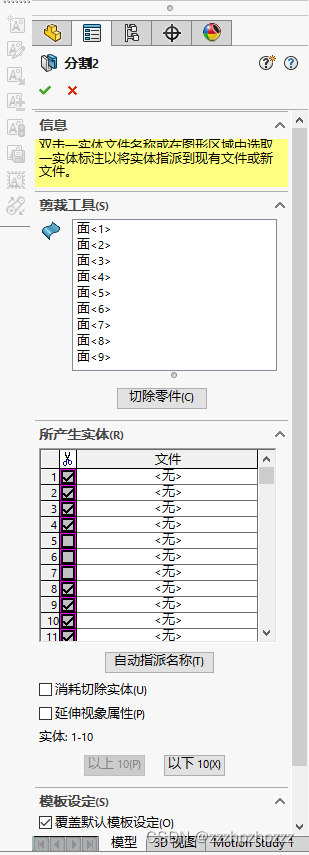

2、选择两个零件有接触的面
3、点击“切除零件”
在这里插入图片描述
4、选择你需要切割的部分,如果你需要的部分和你不需要的部分有黏连,检查一下第二步你有没有做正确
5、如果你需要去除选择的部分,勾选“消耗切除实体”,否则不勾选
6、点击对钩,完成分割
7、如果你需要单独导出切割的部分和留下的部分,你可以编辑切割特征,勾选或不勾选“消耗切除实体”,再配合“隐藏”指令,留下你需要导出的部分,分别导出不同部件.

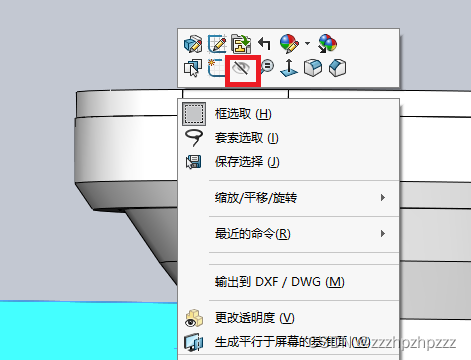

   在零件上单击鼠标右键,如下图红框所示就是“隐藏”指令。
在这里插入图片描述

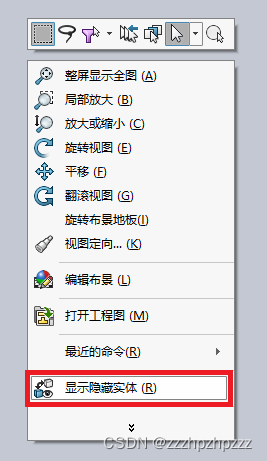

   隐藏后恢复隐藏,需要在空白处单击右键,选择“显示隐藏实体”,然后点击你需要显示的实体。
在这里插入图片描述

   最后退出界面。
在这里插入图片描述
