Solidworks技巧分享:虚拟零部件的灵活使用

从sw2010版开始,只要创建“虚拟零部件”,那么该零件只保存在装配体文件的内部,而不会单地存储为一个零件或存储在子装配体中。虚拟零部件相比采用自下而上的设计方法,具有以下几个优点


1.可以直接在特征树重新命名这些虚拟零部件,而不需要打开它们、另存备份。

2.只需一步操作,即可让虚拟零部件的一个特征或零件独立于其他特征或零件之外。

3.用于存储装配体的文件夹中,不会存放其他不相干的未用零件。

4.在默认情况下,在关联装配体中生成零部件时,软件可将零部件作为虚拟零部件保存在装配体文件中。


如何创建虚拟装配体呢?主要有有以下几种方法:

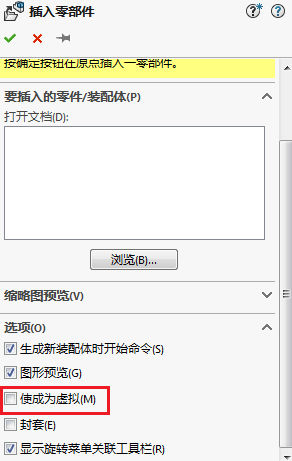

1.在插入零部件时通过勾选【使成为虚拟】

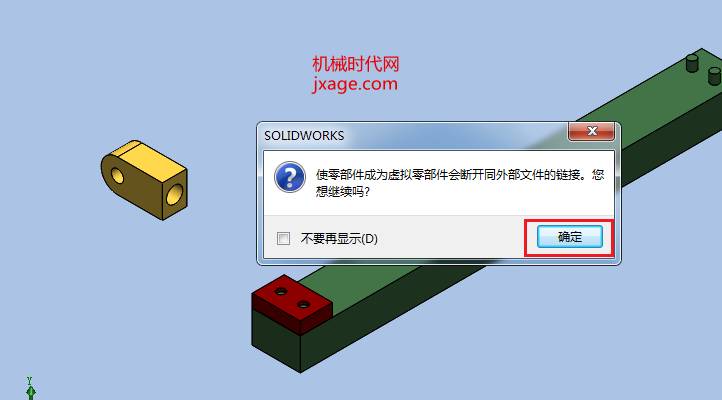

弹出如下的提示信息,点击确定。

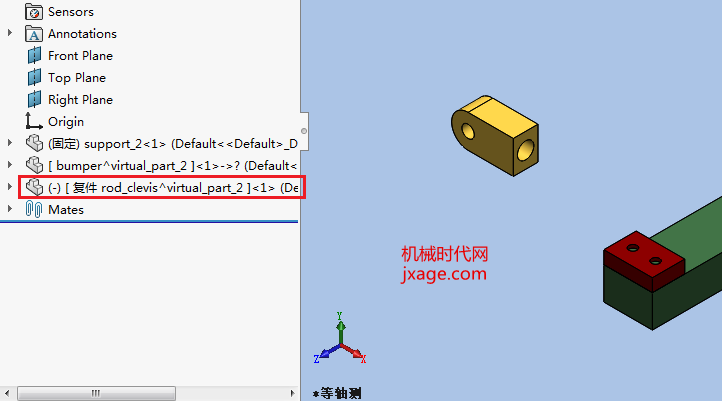

完成后会在特征树形成此虚拟零部件的特征。



2.将已经装配的零部件设置为虚拟零部件

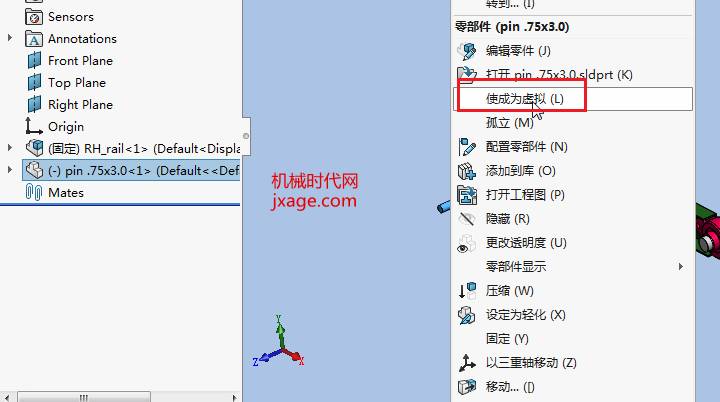

选择零部件通过鼠标右击选择【使成为虚拟】,即可将零部件设置为虚拟零部件。

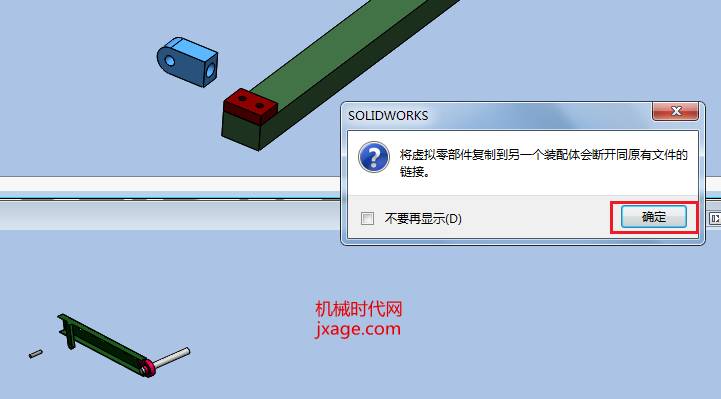

3.将一个虚拟零部件从一个装配体**到另一个装配体

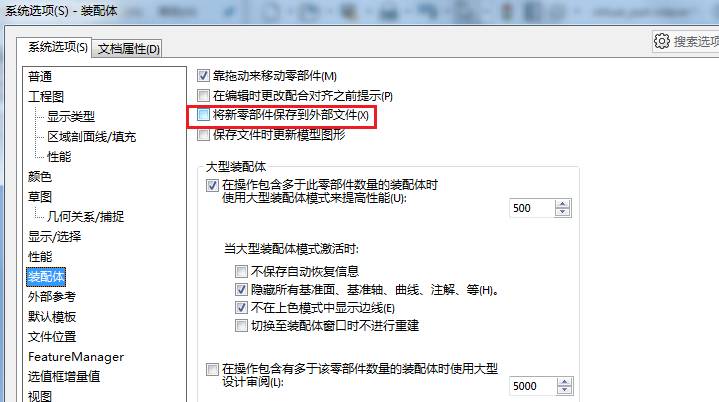

从2010版开始,在默认情况下,sw不会将位于装配体文件中创建的零件特征存储到外部去。我们可以设置下面的复选框,就可以回到旧版的默认情况。



说了那么多,虚拟零部件如何使用呢?


主要适合一下两种场合:

1.有一些零件还在设计测试阶段,尚未确定时,先将其定义为虚拟零部件,待确定后,再将其转存为正式零件。

2.如果将装配体文件中的所有的零件都变为虚拟零部件,那么只要**该装配体文件中的一个,就可以打开装配体文件,而不需要再将装配体文件包含的零件文件都**齐了才能打开。换句话说,方便了文件的携带。
