先绘制出SolidWorks异形孔位置草图,然后异形孔直接重合确定
1、打开SolidWorks,新建200*100的矩形拉伸10mm,如下图所示:
2、在矩形的上面绘制草图点,尺寸如图所示,点击确定完成草图绘制:
3、点击异形孔命令,完成异形孔向导的设置,切换选项卡位置,点击3d草图→鼠标选中上一步中绘制的草图点即可完成SolidWorks异形孔的定位。
第二种方法:先随便点击确定异形孔位置,确定后修改异形孔草图添加约束关系即可。示例:
1、打开上一步的举行,点击异形孔命令,设置好异形孔选型卡之后点击位置,在要加的面上随意点击确认,绘制出异形孔。

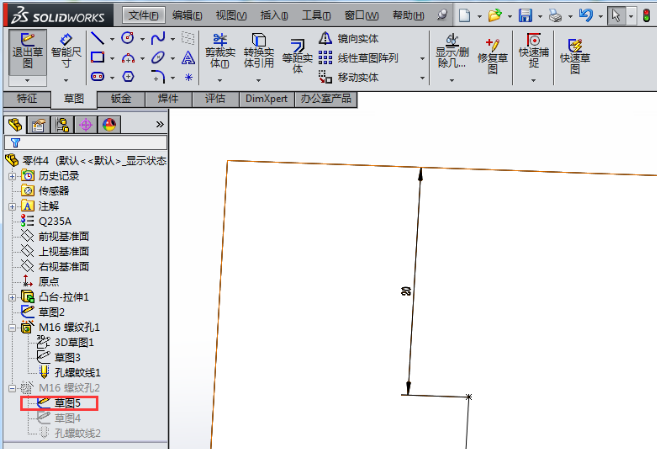

2、鼠标右键选择异形孔草图中的第一个编辑草图,并对草图进行定位确认完成即可。
