SolidWorks异形弹簧绘制技巧揭秘

方法：

1.新建一个文件

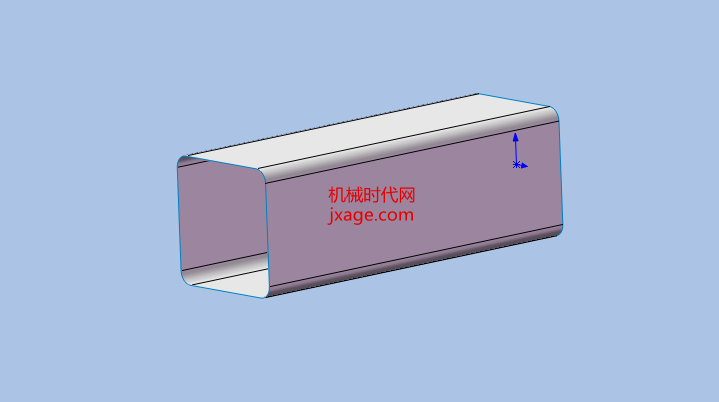

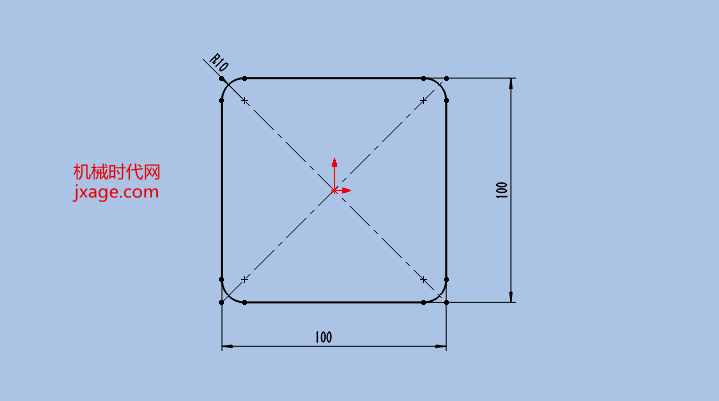

2.点击【插入】–【曲面】–【拉伸曲面】，选择前视基准面作为草绘平面，绘制如下的草绘。

拉伸长度为300.

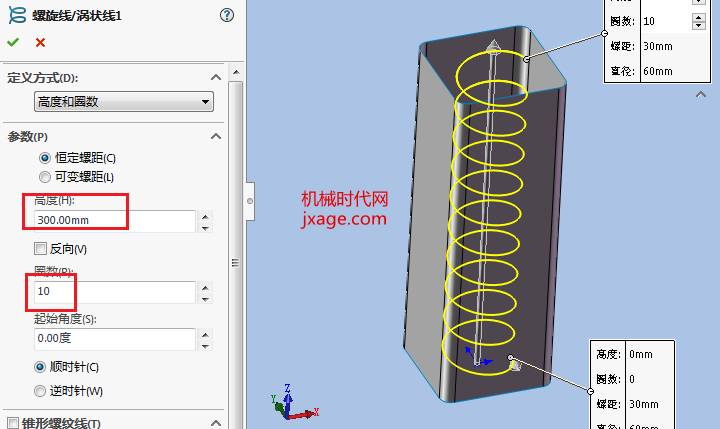

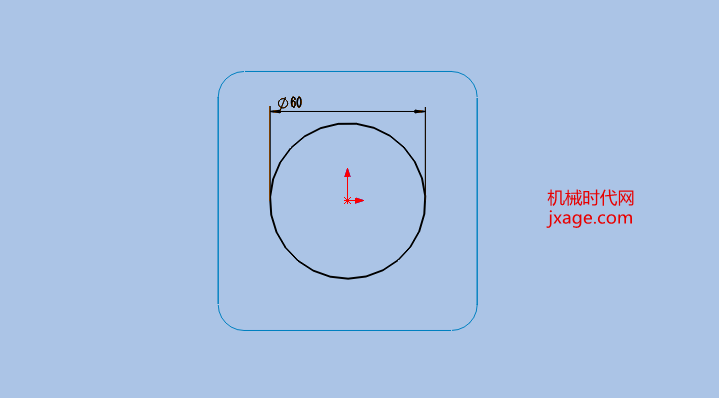

3.点击【草图绘制】，在前视基准面绘制一个圆，然后以此制作一条螺旋线。

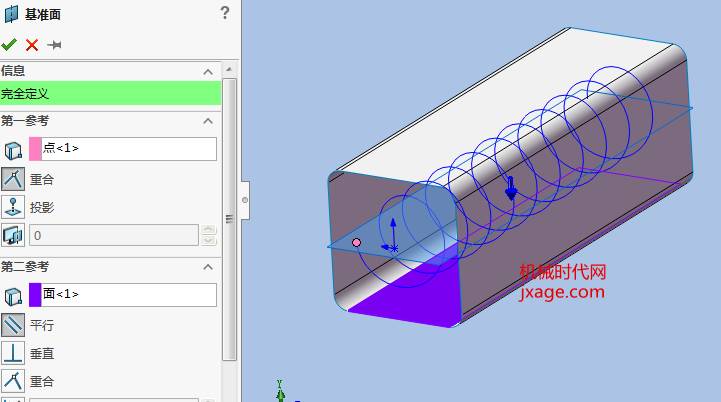

4.创建基准面

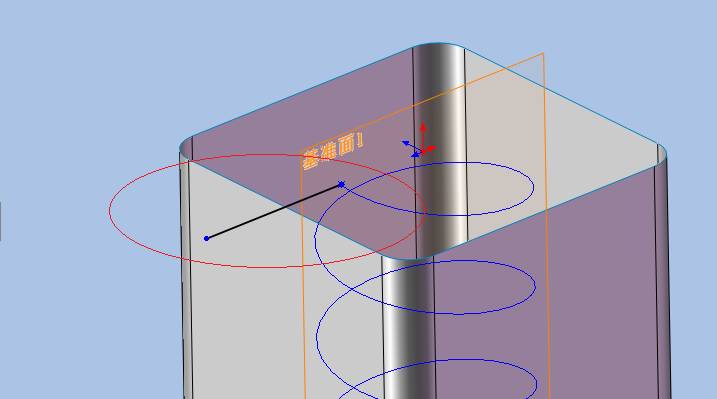

5.在上一步创建的基准面上绘制一条直线。

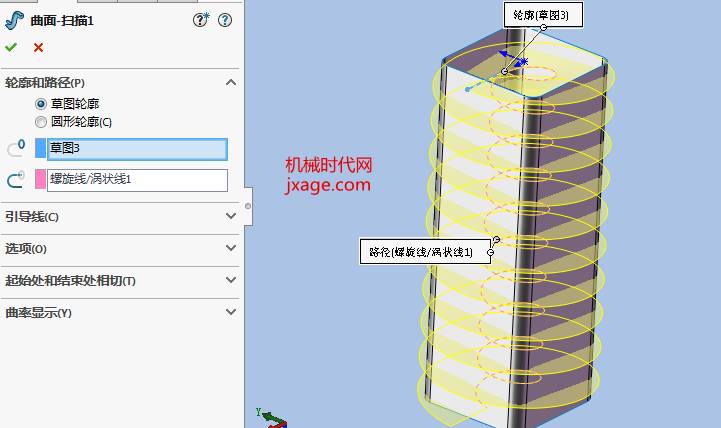

6.点击【插入】–【曲面】–【扫描曲面】，选择螺旋线作为扫描轨迹线，选择上一步绘制的直线作为轮廓。

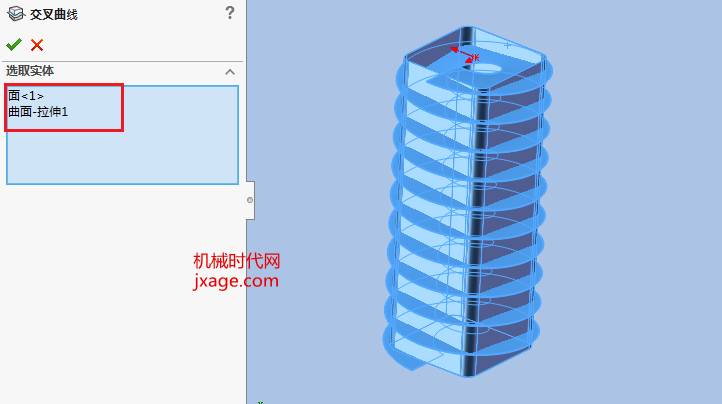

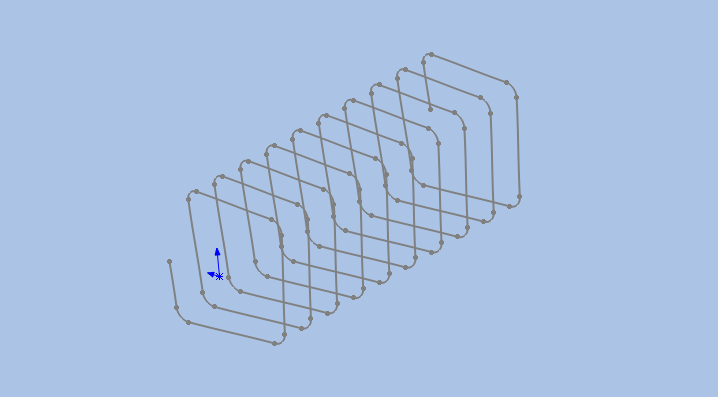

7.点击【工具】–【草绘工具】–【交叉曲线】，创建如下的曲线。

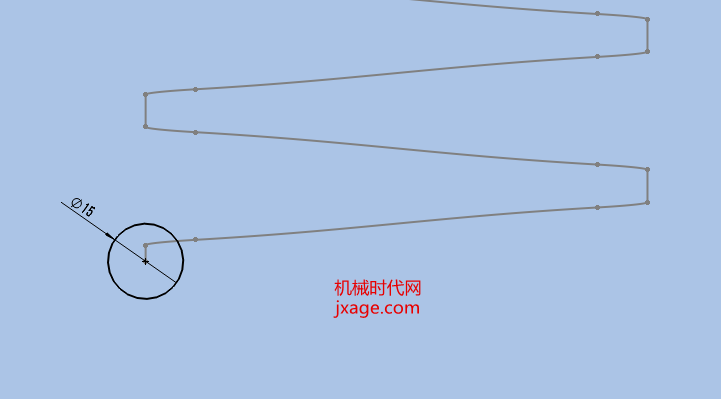

8.在基准面

1绘制一个圆。

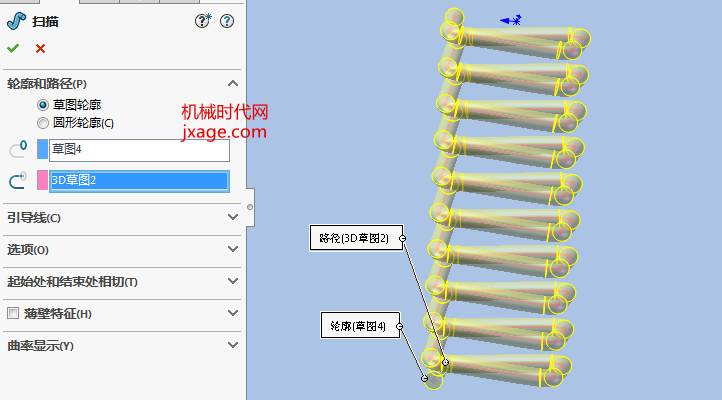

9.点击【扫描】，选择交叉曲线作为扫描轨迹线，选择圆作为扫描轮廓。

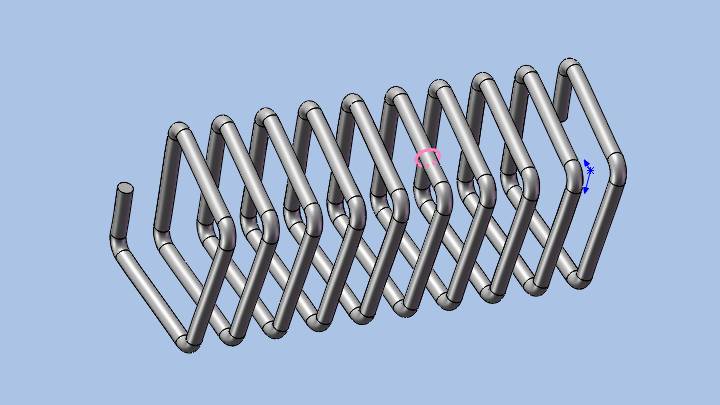

10.完成。
