SolidWorks螺纹绘制技巧大全

在solidworks主要有以下三种方法创建螺纹:插入装饰螺纹线、扫描切除画法和插入异型孔。简单介绍它们的优缺点。



一、插入装饰螺纹线

装饰螺纹画法的优点是它省时省力,显示速度快占用内存小并且产生的螺纹工程图符合国标的螺纹画法;它的缺点是螺纹只显示外观,没有详细的螺纹特征。因此为了出工程图方便,一般推荐装饰螺纹画法。



方法:

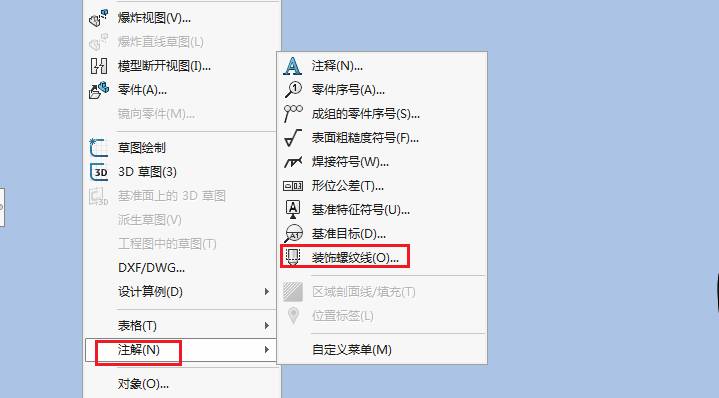

1.点击【插入】-【注解】-【装饰螺纹线】,弹出如下的窗口。

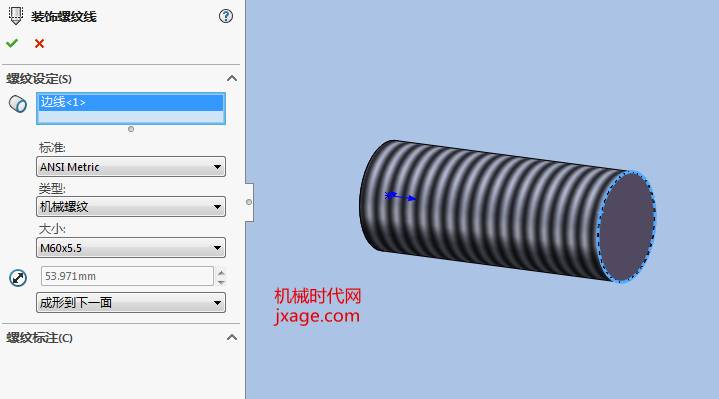

2.设置螺纹的参数。



二、扫描切除画法


扫描切除螺纹画法的优点是其螺纹特征真实具体,可以用于CAE分析计算螺纹的强度等;其缺点是过程比较复杂,显示时比较占用内存,并且该画法螺纹的工程图不符合国标螺纹画法。



三、 插入异型孔方法创建螺纹孔

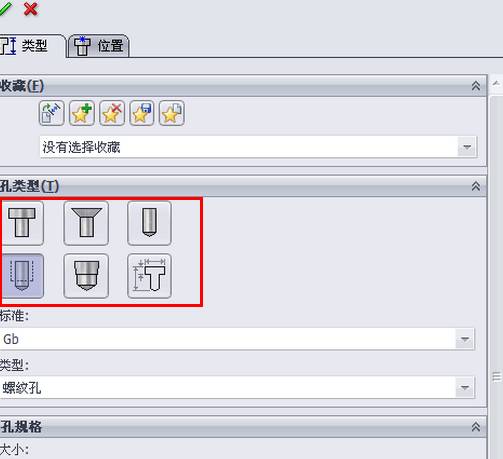

方法:【插入】-【特征】-【异形孔】,选择插入的异型孔的类型及尺寸即可。


总结:根据我的经验来说,我比较看重第一个和第三个方法,因为我们不是简单的画三维图,我们还要出工程图,甚至要图纸打印下发。

所以对于出工程图来说,第一种插入螺纹装饰线非常的方便,对于异型孔不能表达的完全可以用装饰螺纹线来表达,其他的螺纹同样也可以用第三种异型孔来完成,并且出工程图标注非常的方便和顺手,同时又满足国标的画法。所以我推荐使用第一种和第三种,同样欢迎大家在本站资料板块发帖分享自己的经验和技巧,好的经验技巧我会采集成为攻城经验文章共大家交流学习。




免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
