SolidWorks渐变膛线绘制：螺旋线的巧妙应用

SolidWorks怎么画膛线？扫描切除来搞定！

前面的内容和大家分享了怎样利用SolidWorks来画膛线，在后期的沟通中发现大家的需求是各式各样的。比如很多网友问到了怎么画渐变的膛线，今天在这里就和大家分享一下。

先说一下思路：看到“膛线”，首先想到的就是构造“螺旋线”或者扫描时“沿路径扭转”。再看到渐变，那就想到了“螺旋线”里面的“变螺距螺旋线”。想到这里，思路就清晰了，先构造变螺距螺旋线，再进行扫描切除。如果这里你想明白了，后面的操作就不用看了。

具体操作步骤如下：

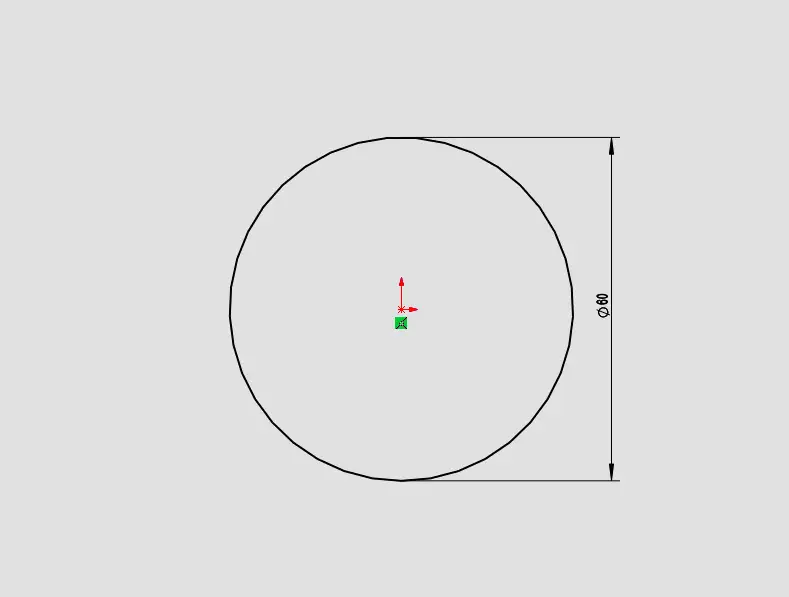

1.首先选择一个基准面绘制一个圆：

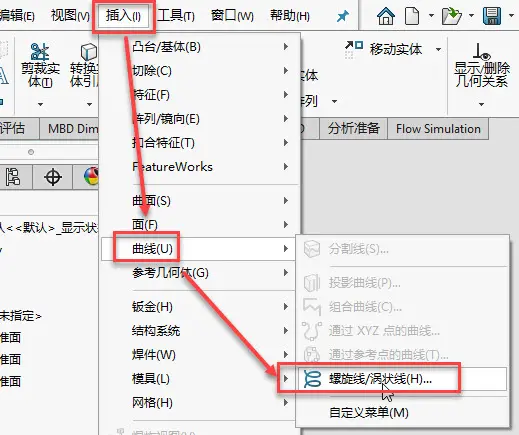

2.单击插入曲线——螺旋线：

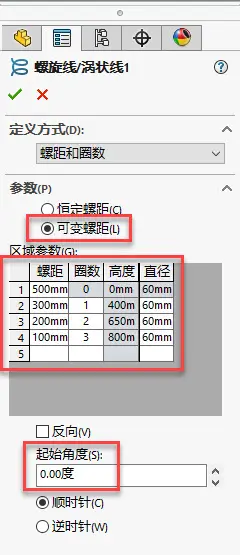

3.设置参数如下图：

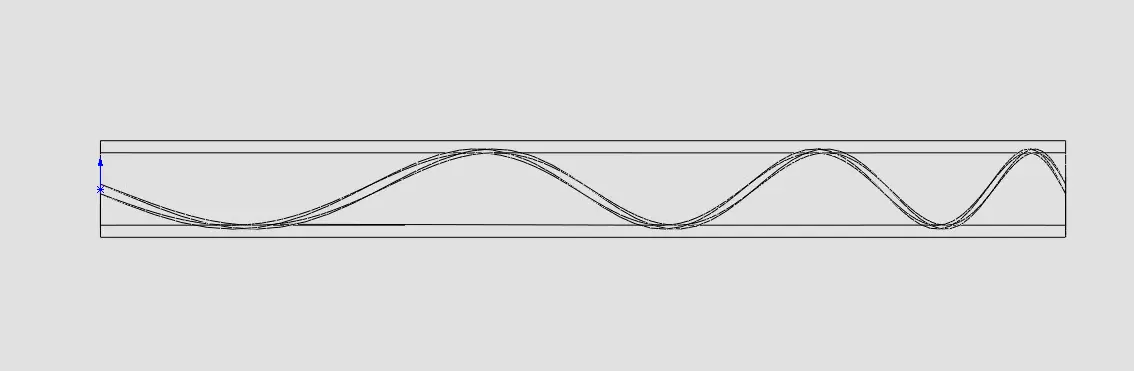

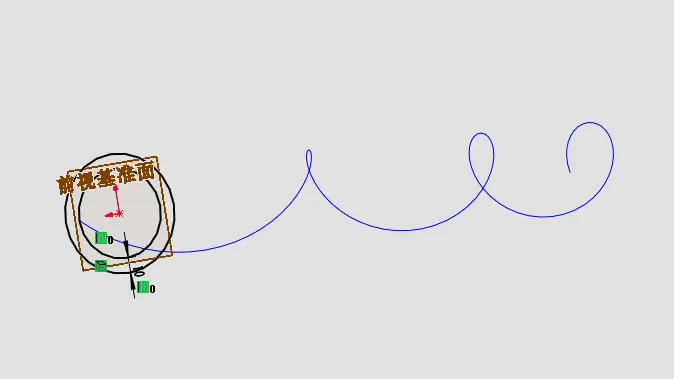

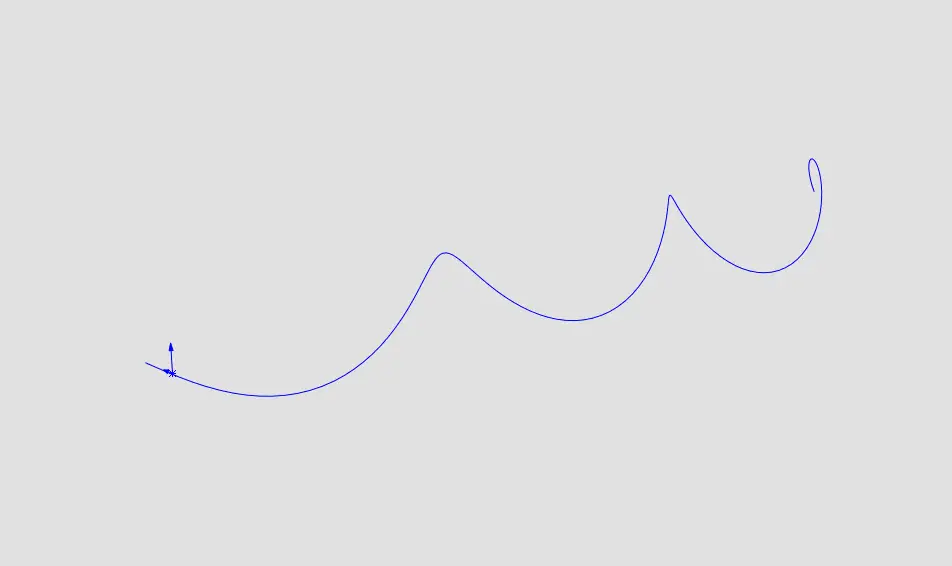

4.注意看参数里面的螺距变化，这样我们就得到一条螺旋线：

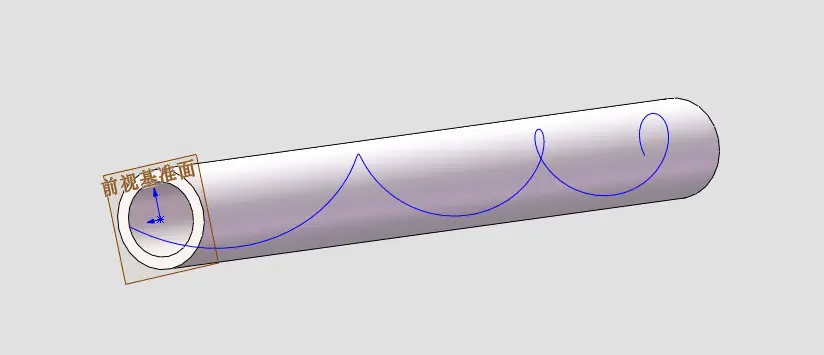

5.然后绘制圆管实体，这里的方法很多，不详细讲了，建立草图拉伸实体即可，注意圆管的内径和螺旋线的大径一致。

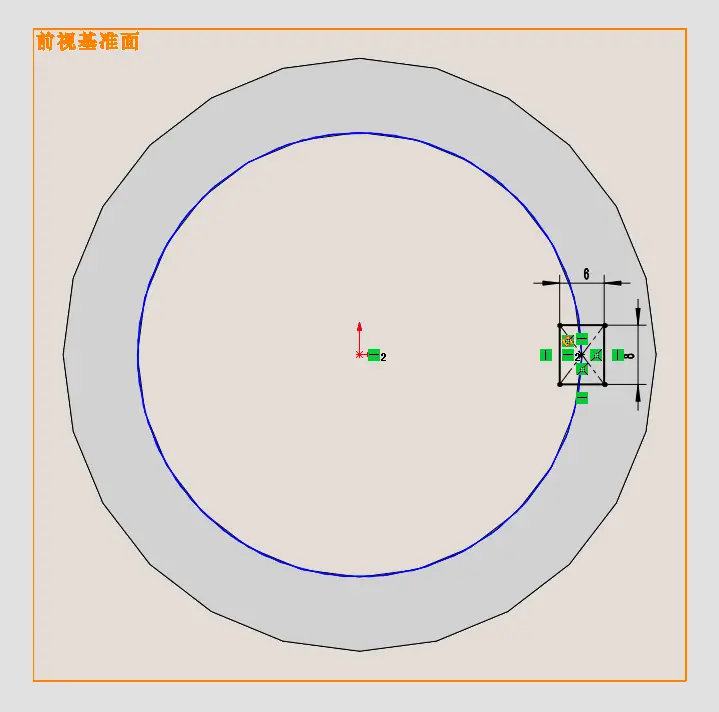

6.然后在螺旋线一端的基准面绘制草图，这个草图就是我们扫描切除的截面：

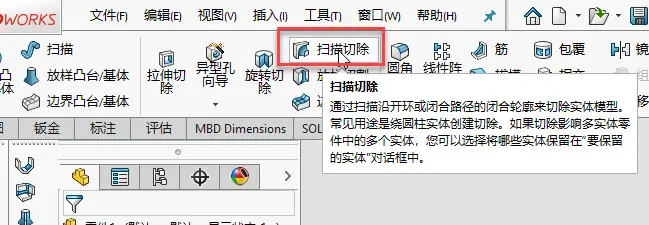

7.在SolidWorks工具栏单击扫描切除：

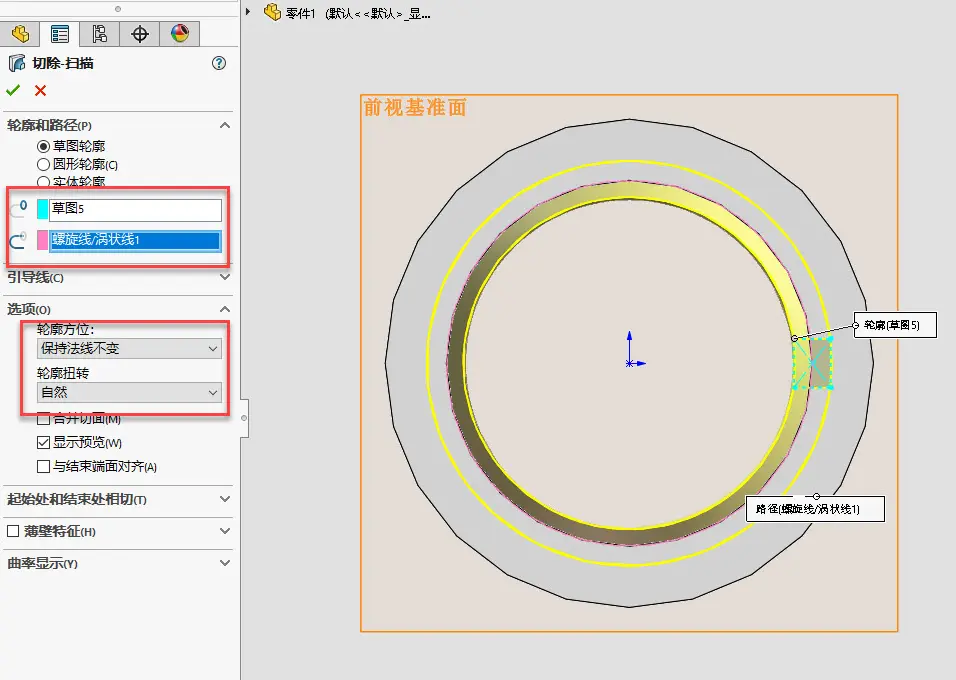

8.设置参数如下图：

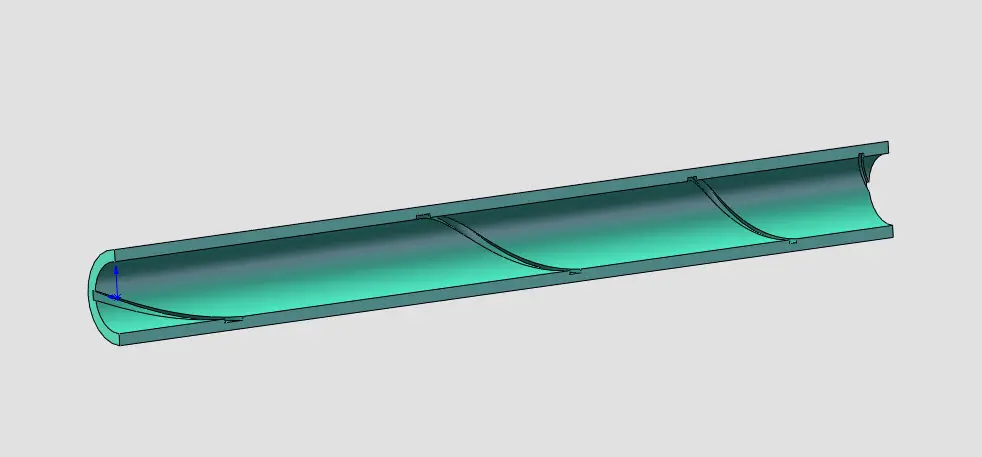

9.这样我们就完成了一条膛线的切割：

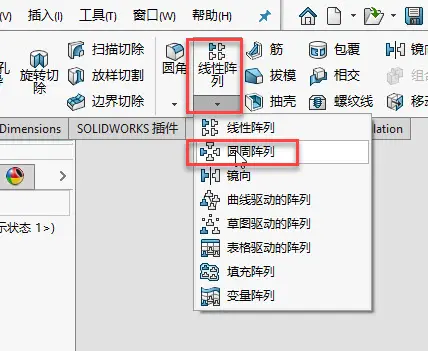

10.然后单击SolidWorks工具栏的“圆周阵列”：

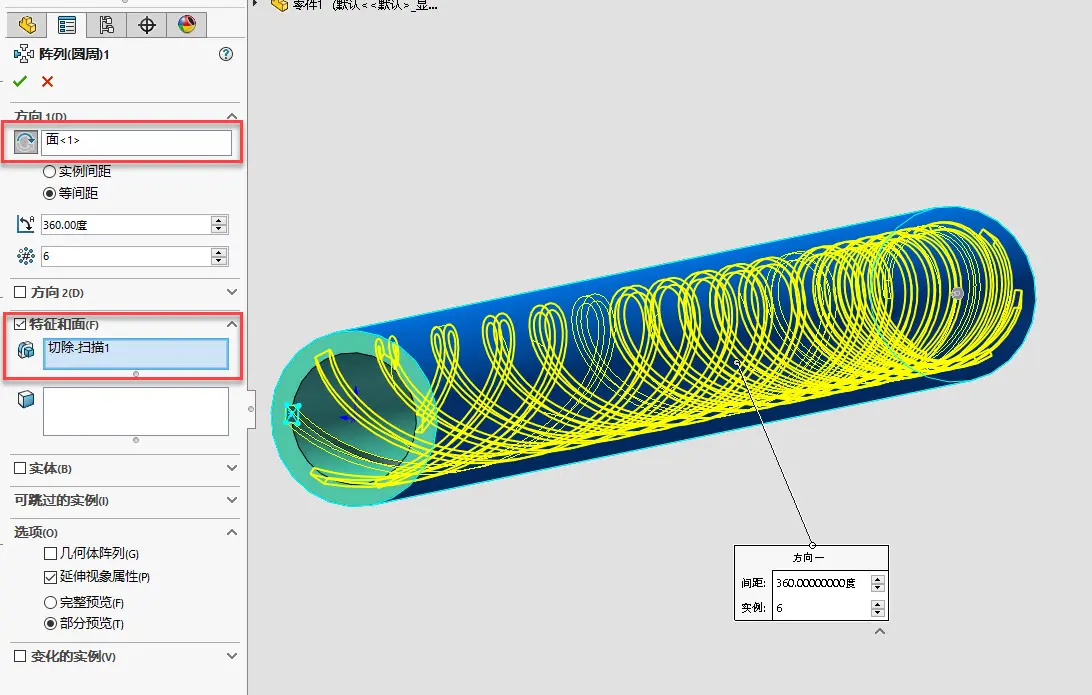

11.设置参数如下图：

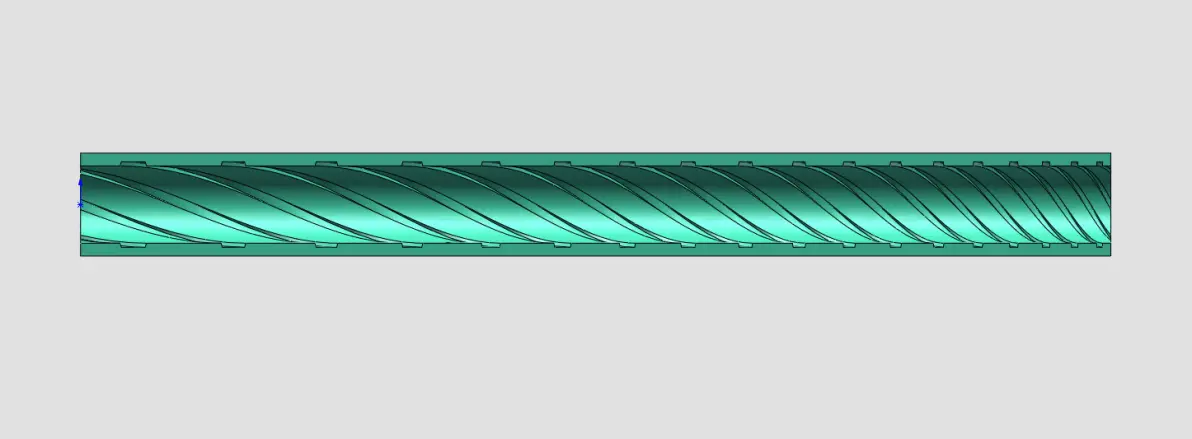

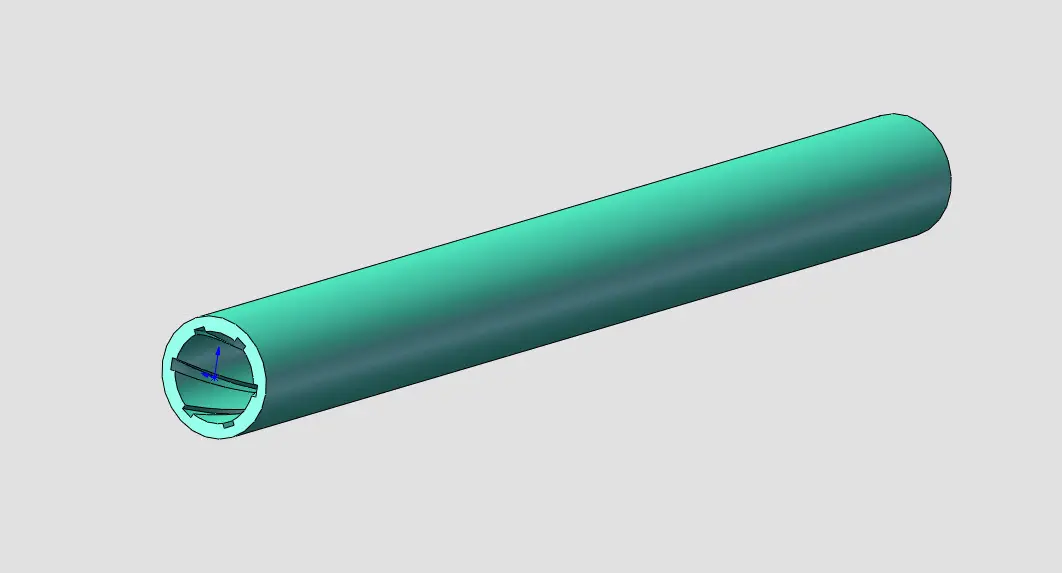

12.这样就绘制完成了多条膛线，同时是螺距渐变的，而螺距的变大变小，可在第3步中对螺距进行改大或者改小即可，注意：改的时候注意后面的圈数，以及后面的直径是否满足要求：

至此，SolidWorks中绘制渐变膛线的过程就完成了，如有疑问欢迎留言交流！

谢谢阅读！
