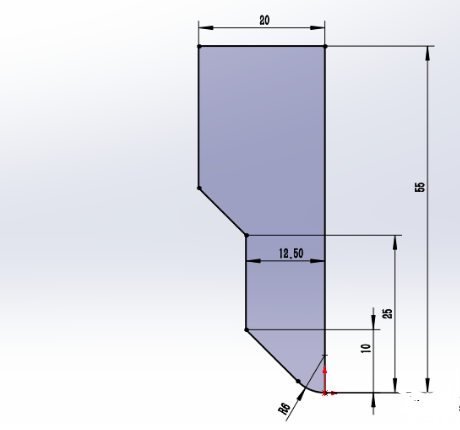

1、打开SolidWorks软件,新建零件,然后在前视基准面草图绘制

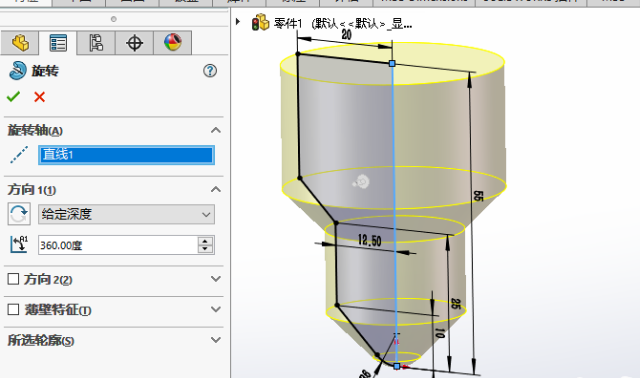

2、特征-旋转
3、特征-倒角-3mm

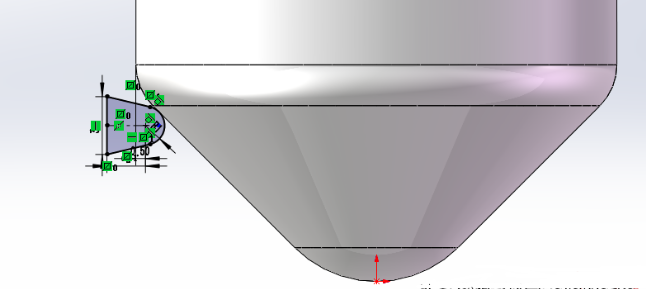

4、前视基准面-草图绘制
详图

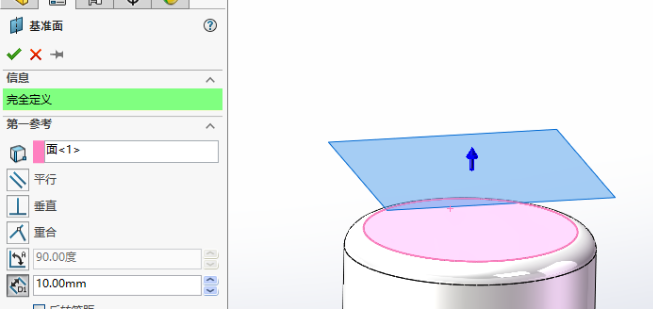

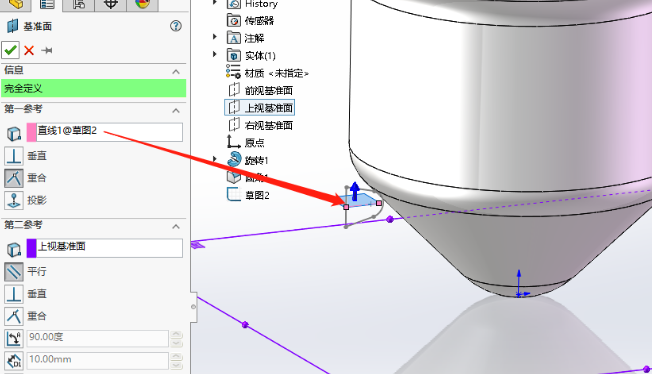

5、特征-参考几何体-基准面
6、在上一步的基准面上绘制草图,圆心在原点上,圆弧在第四步的圆弧中心重合,如下图所示

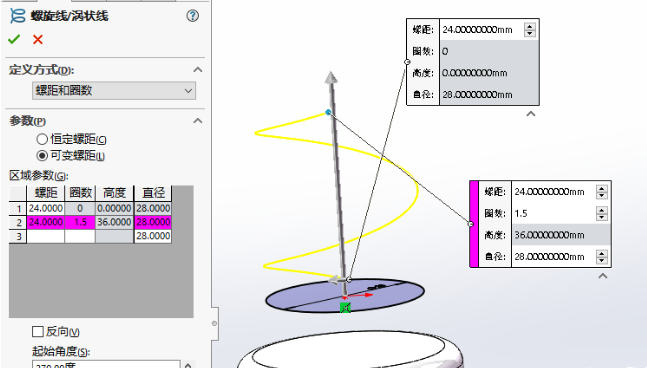

7、特征-曲线-螺旋线-可变螺距,参数如下:

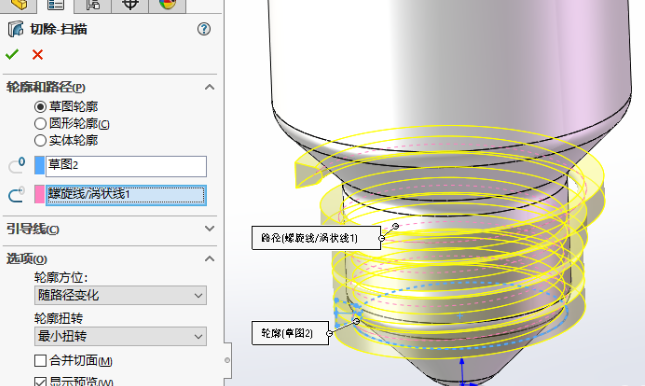

8、特征-扫描切除

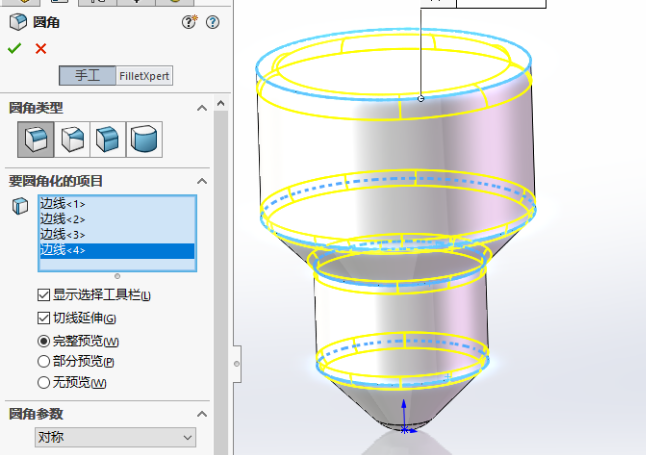

9、特征-圆角
10、特征-参考几何体-基准面

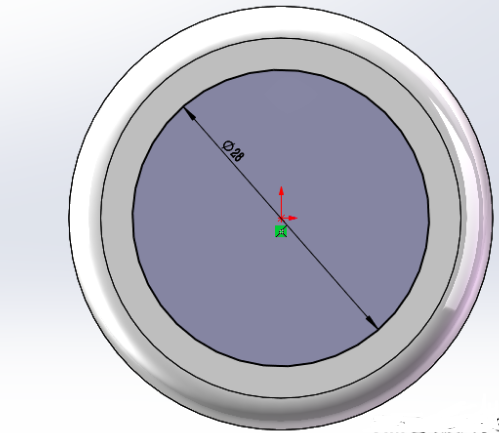

11、在上一步的基准面上绘制草图,直径28
12、特征-曲线-螺旋线-参数如下:
13、在蓝色面上绘制草图
草图如下:

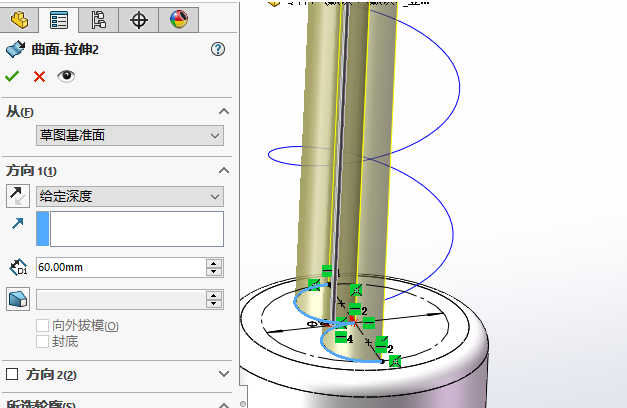

14、曲面-拉伸曲面
15、3D草图-样条曲线-在曲面上的样条曲线。

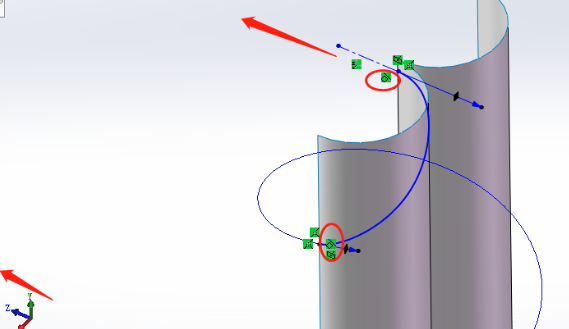

16、3D草图-样条曲线-在曲面上的样条曲线。注意图示位置及几何关系
17、特征-曲线-组合曲线

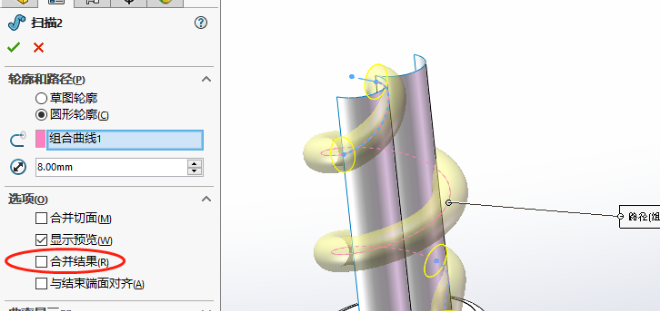

18、特征-扫描

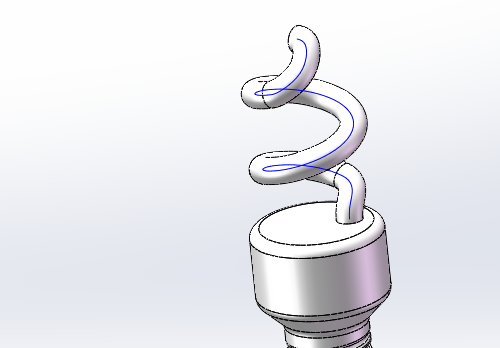

19、隐藏曲面
19-1圆周阵列

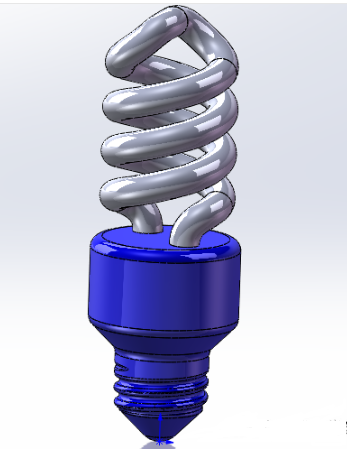

20、完成。颜色+小金球
