SOLIDWORKS教程：吊钩建模与渲染实战技巧

SOLIDWORKS渲染有2种类型，油漆质感和磨砂质感。前者就是直接给模型定义外观颜色，整体看起来非常光滑，另外一种就是通过定义材质来达到更真实的磨砂质感。这个不是我们今天SOLIDWORKS渲染培训的重点，我们今天的重点是成功完成一个吊钩建模。接下来就跟微辰三维一起用SOLIDWORKS软件完成吊钩建模吧：

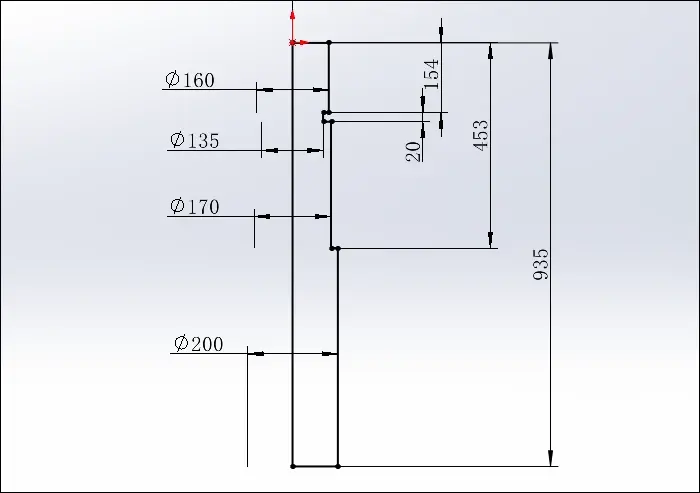

1.点击“旋转凸台/基体”，在前视基准面上绘制如下图所示的草图，点击勾号完成。

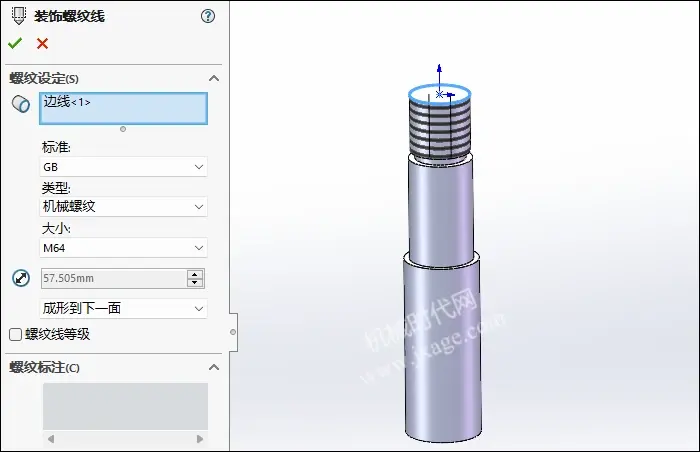

2.点击“插入”-“注解”-“装饰螺纹线”，选择下图所示的边线，创建出装饰螺纹。

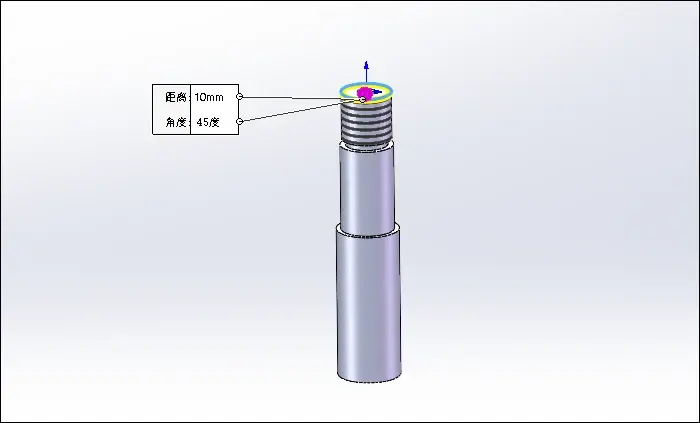

3.倒角，如下图所示。

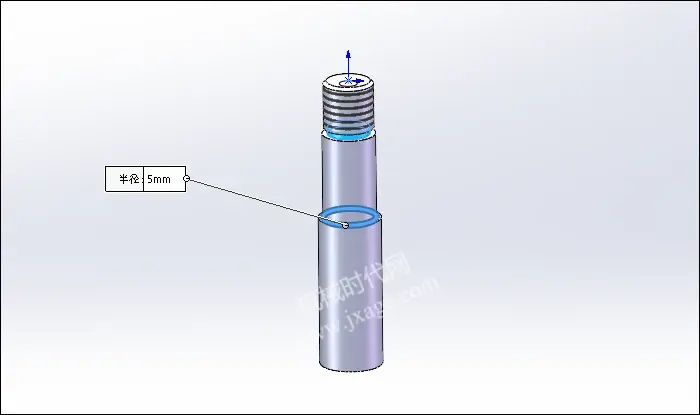

4.倒圆角，如下图所示。

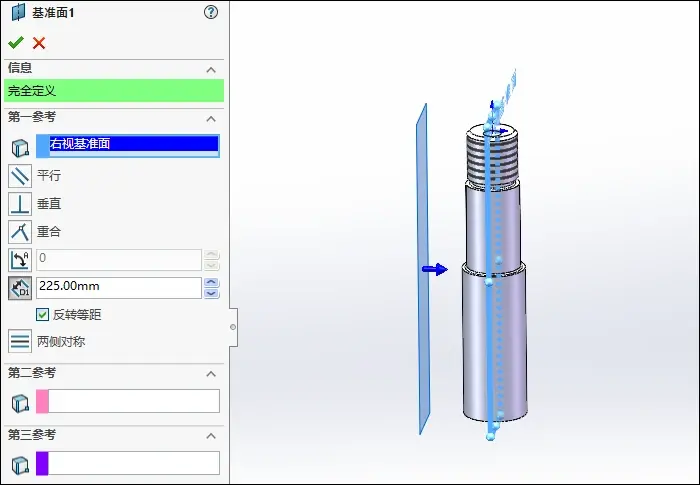

5.创建基准面1，如下图所示。

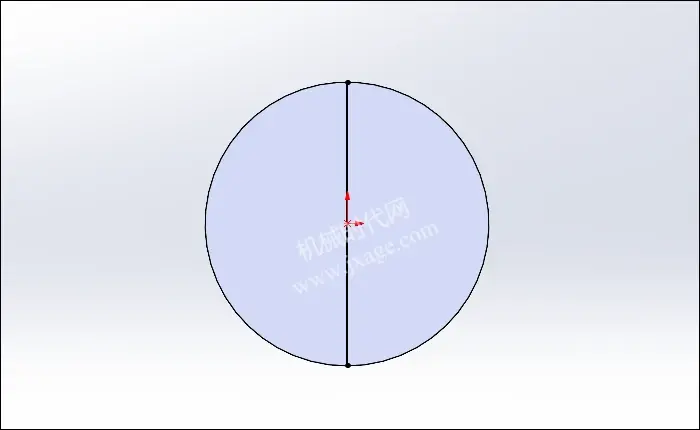

6.点击“草图绘制”，在模型的大端面上绘制如下图所示的草图。

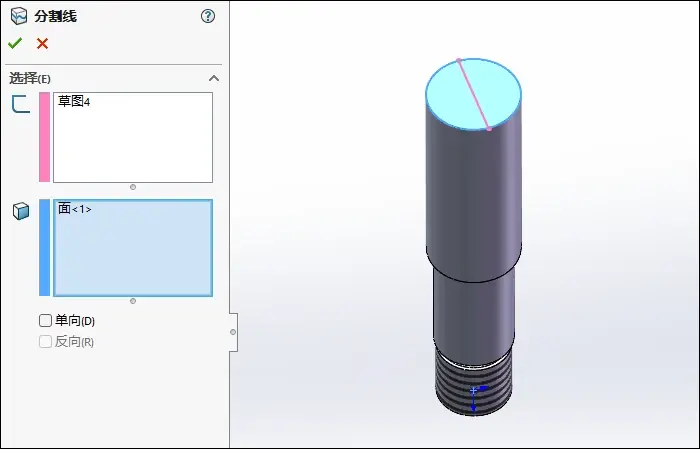

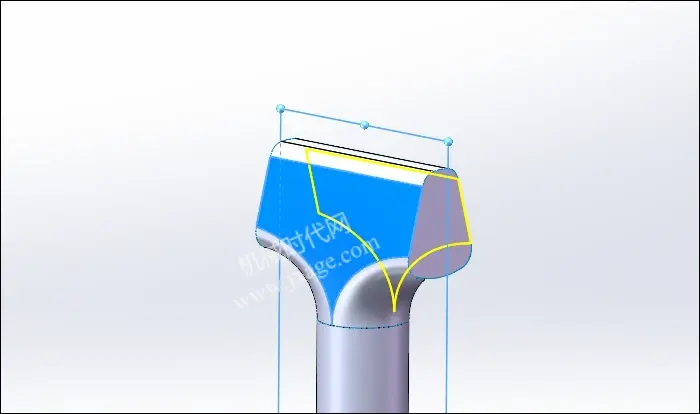

7.点击分割线，要分割的曲面选择下图所示的蓝色面，使用上一步创建的草图进行分割，点击勾号完成。

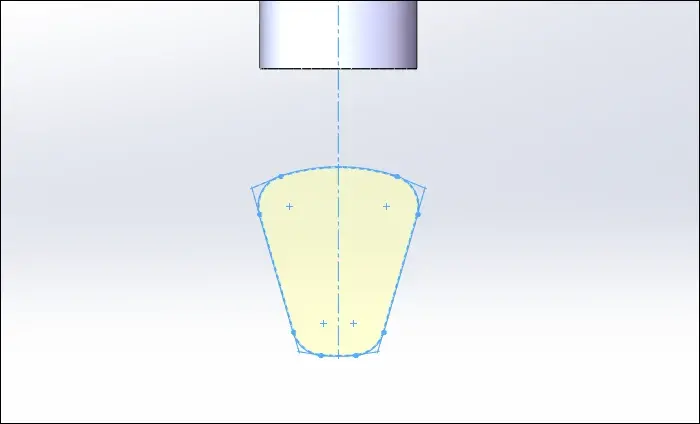

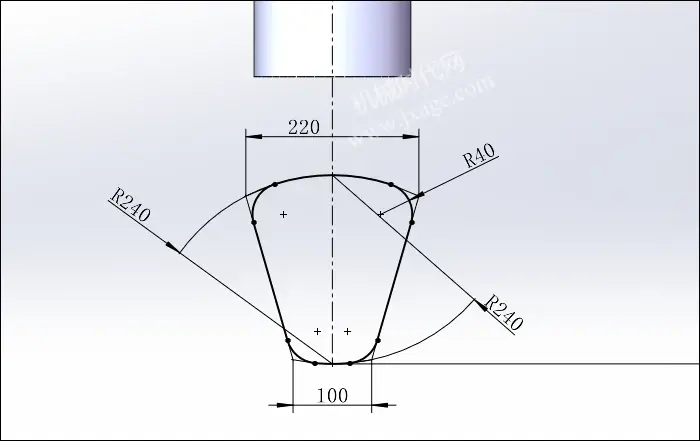

8.点击“草图绘制”，在基准面1上绘制如下图所示的草图。

9.点击“插入”-“曲面”-“平面区域”，选择上一步创建的作为边界实体，点击勾号完成。

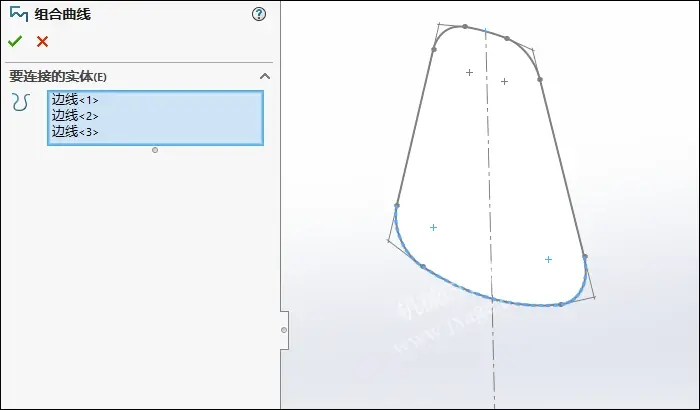

10.点击组合曲线命令，选择下图所示的三条边线进行组合。

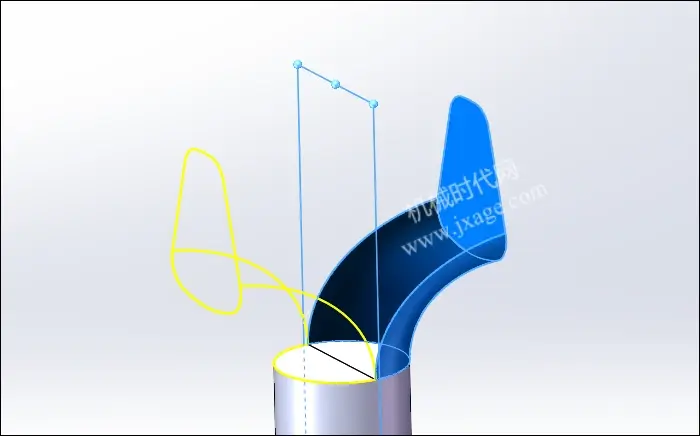

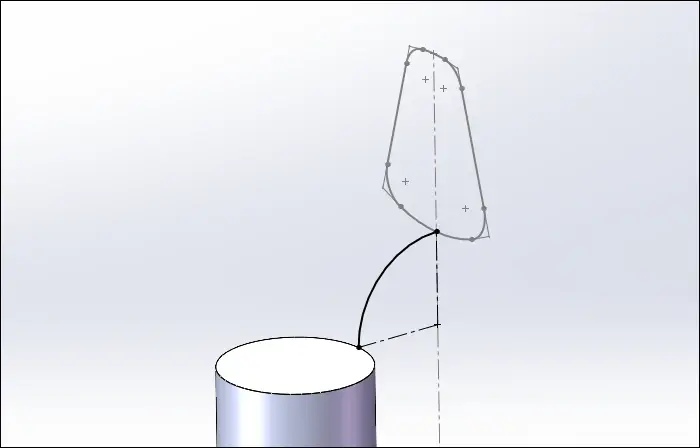

11.点击“草图绘制”，在前视基准面上绘制如下图所示的草图。

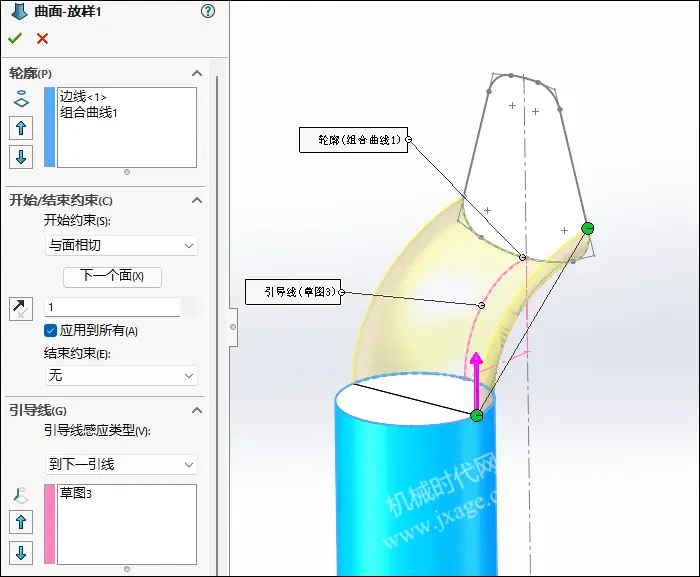

12.点击“插入”-“曲面”-“放样曲面”，选择下图所示的两个边线（一个是组合曲线1，另外一个是是端面边线），设置开始/结束约束均为“与面相切”，引导线选择上一步创建的草图，按照下图进行设置。

点击勾号完成。

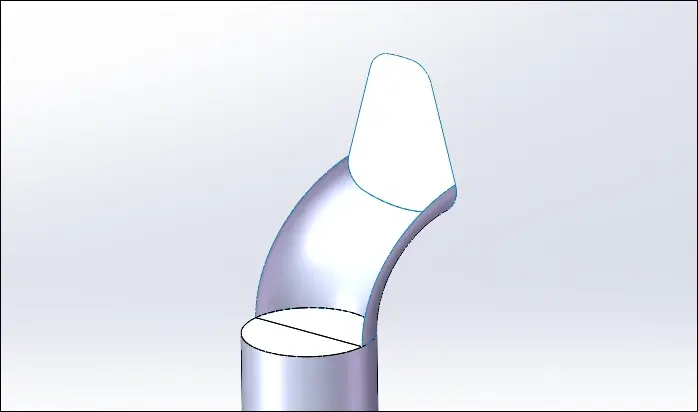

13.镜向。

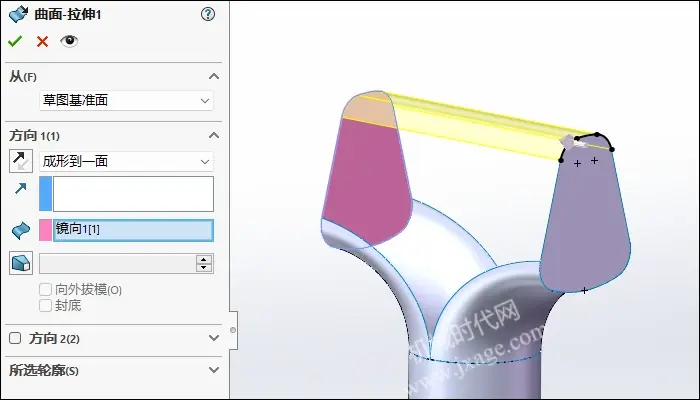

14.点击“插入”-“曲面”-“拉伸曲面”，在下图所示的面上绘制如下图所示的草图。

终止条件设置为“成形到一面”，参考面选择下图的粉红色面。

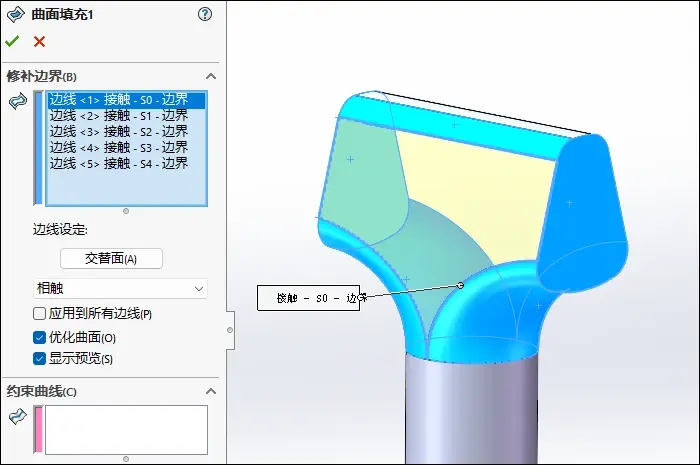

15.点击“插入”-“曲面”-“填充”，选择下图所示的5条曲线作为修补边界，曲率控制均设置为“相触”，如下图所示。

16.镜向。

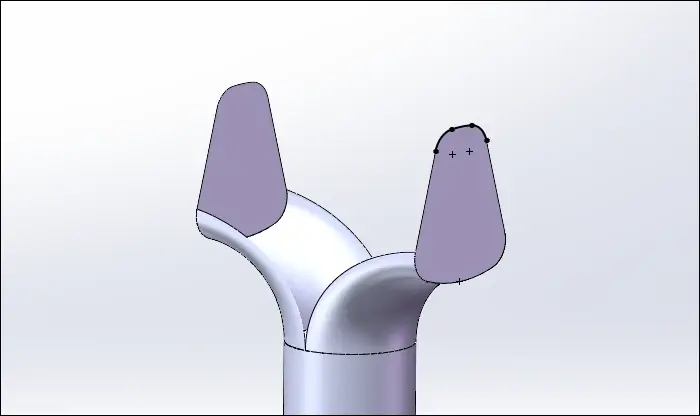

17.点击“插入”-“曲面”-“平面区域”，选择下图所示的边线（两个半圆弧）作为边界实体，点击勾号完成。

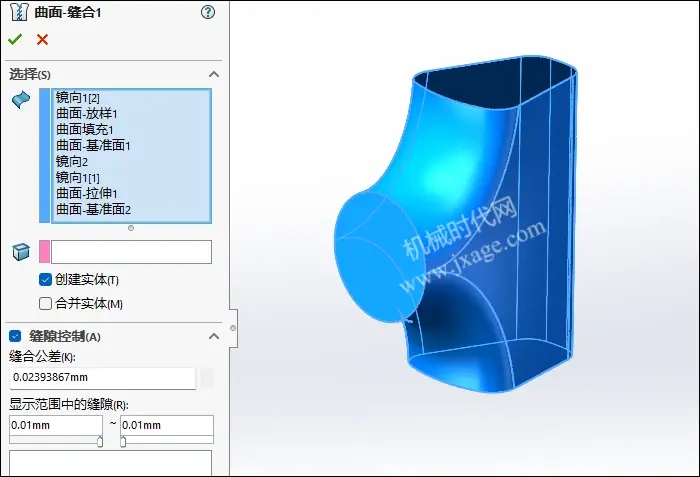

18.点击“插入”-“曲面”-“缝合曲面”，将所有的曲面进行缝合，如下图所示。

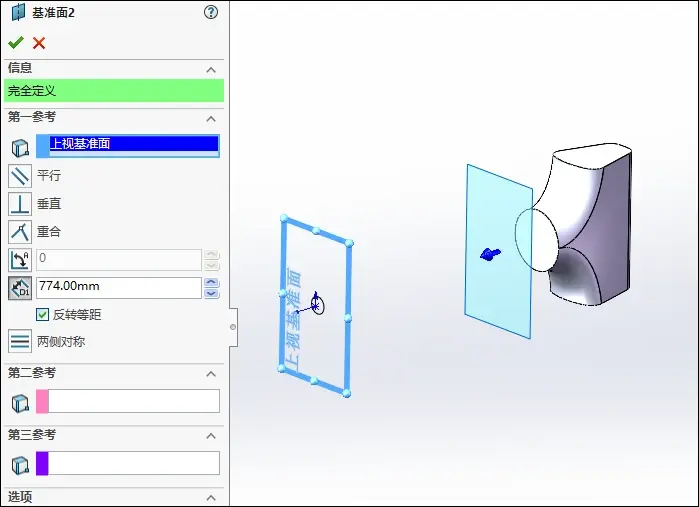

19.创建出如下图所示的基准面2。

20.点击“草图绘制”，在基准面2上绘制如下图所示的草图。

21.点击“草图绘制”，在前视基准面上绘制如下图所示的草图。

22.点击“草图绘制”，在前视基准面上绘制如下图所示的草图。

23.点击“插入”-“曲面”-“放样曲面”，选择下图所示的两个草图（一个是步骤20创建的草图，另外一个是步骤8创建的草图），结束约束均为“与面相切”，引导线选择下图所示的两条粉红色草图，按照下图进行设置。

24.点击“插入”-“曲面”-“平面区域”，选择下图所示的边线（两个半圆弧）作为边界实体，点击勾号完成。

25.点击“插入”-“曲面”-“缝合曲面”，将下图所示的曲面进行缝合，如下图所示。

26.点击“插入”-“特征”-“圆顶”，选择下图所示的端面，设置距离值为40mm，点击勾号完成。

27.镜向。

28.点击拉伸切除，选择前视基准面作为草图平面，绘制如下图所示的草图。

设置拉伸方式为“完全贯穿-两者”，点击勾号完成。

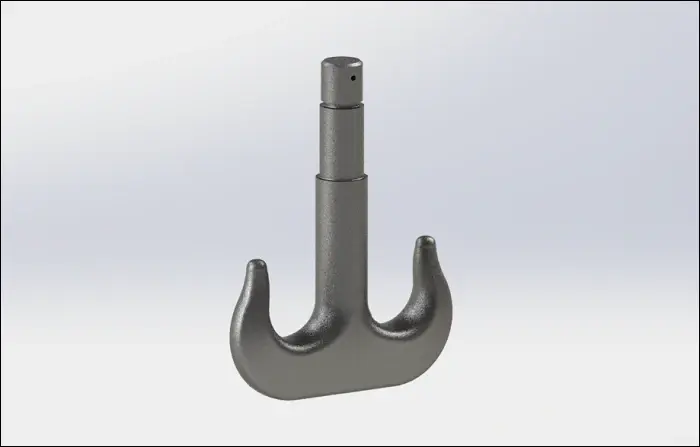

29.完成。
