Solidworks曲面建模实例：剃须刀设计教程

大家好！我是老万！时光冉冉，老师已经很久没写过文章教程了，今天老万我，突发奇想的想写一篇SolidWorks曲面建模实例（剃须刀）！

有兴趣的伙伴们，可以跟着老万一起来建模一下！能让你的建模技能提升，还能学会更多曲面造型技巧呢！

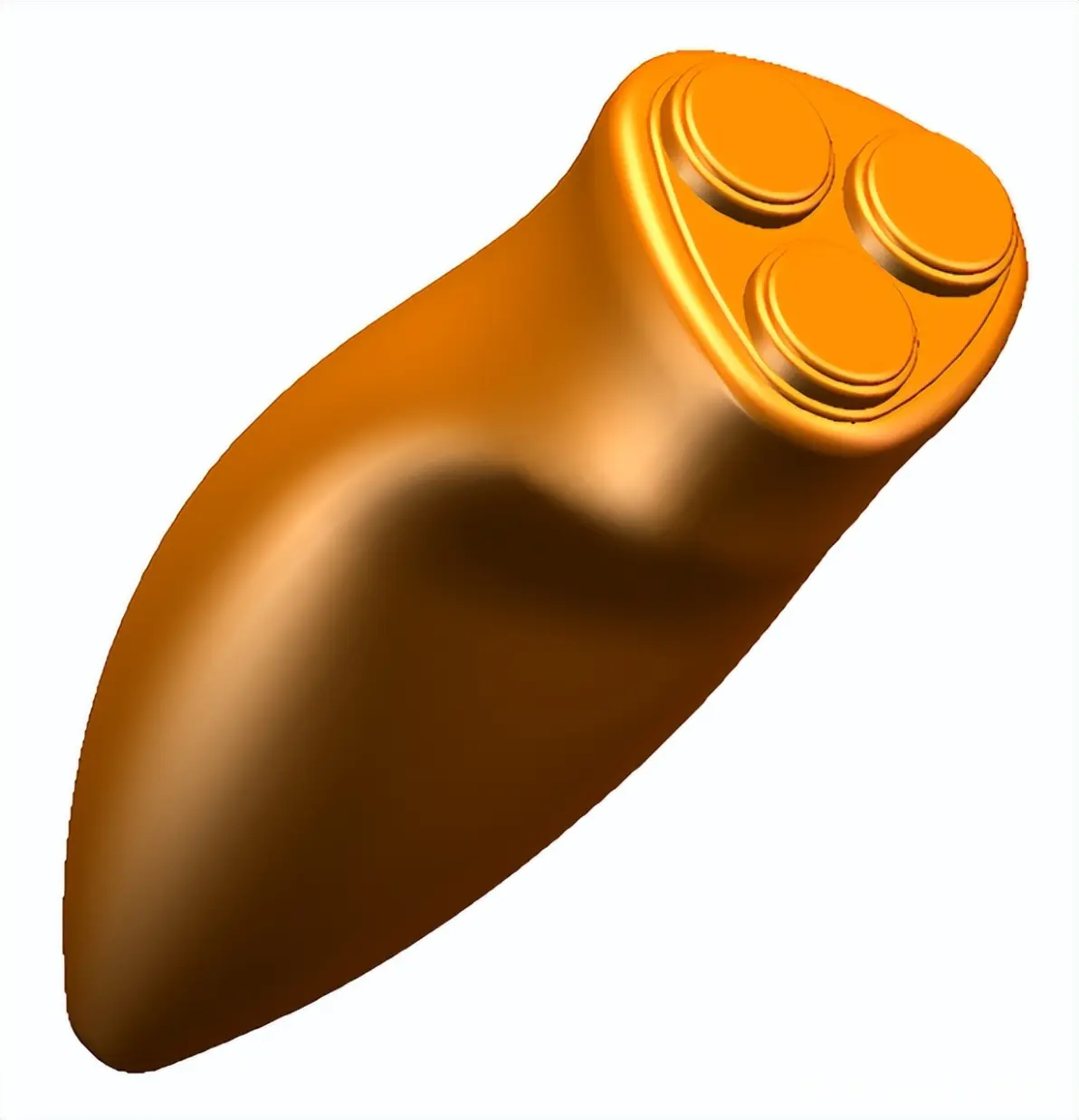

案例建模效果展示

那么我们就开始进入实操了！（步骤如下：）

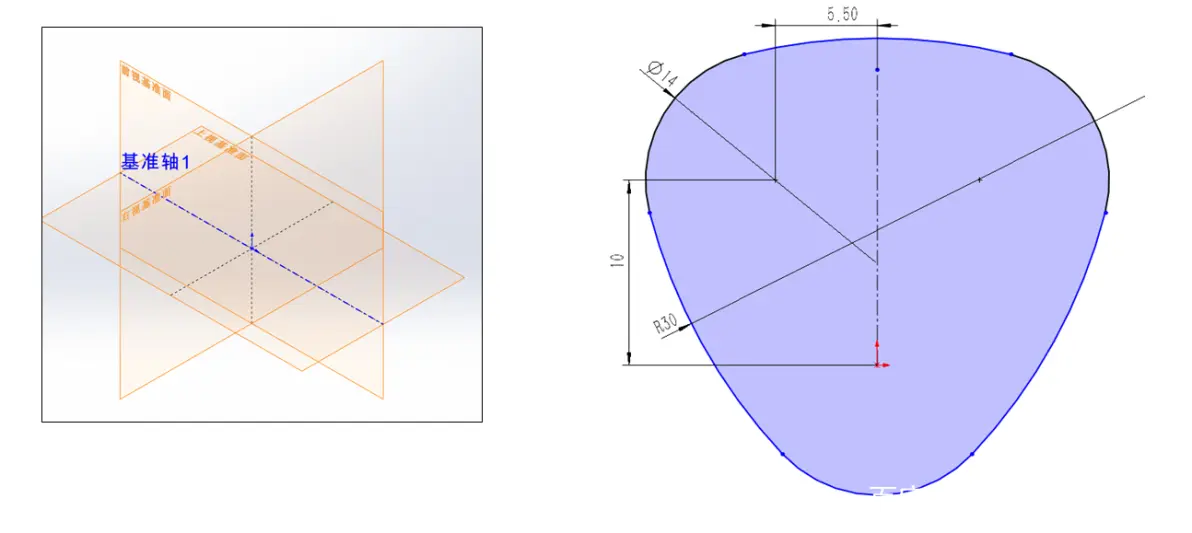

1、在这里我们以前视与上视相交，创建轴，再以轴旋转5°，创建一个基准面；然后以创建的基准面绘制草图曲线！

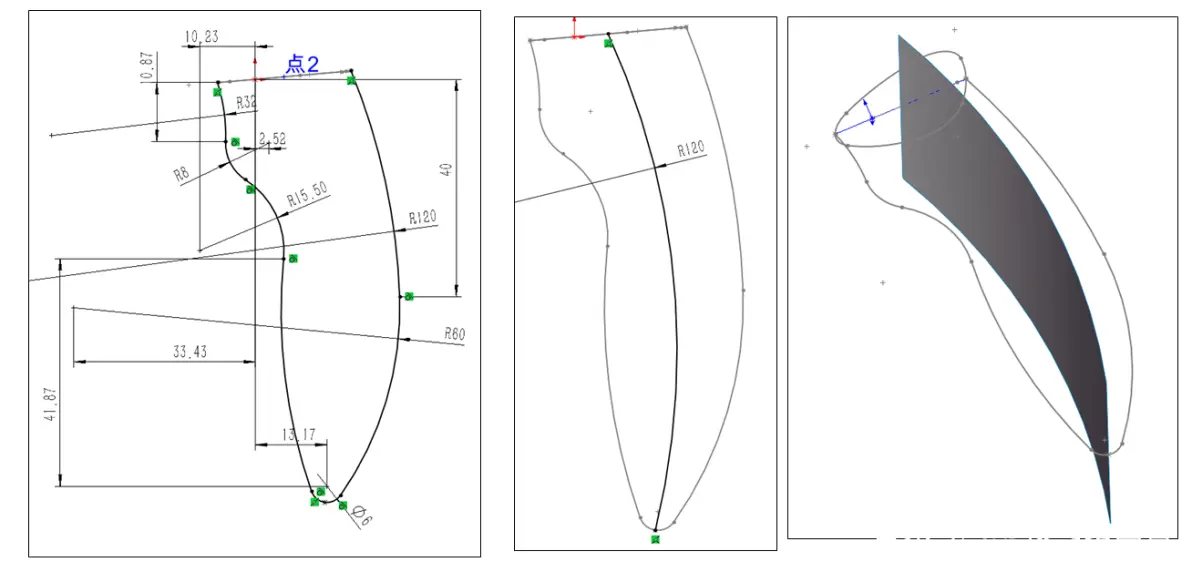

2、在右视基准面，我们绘制草图，并且拉伸曲面

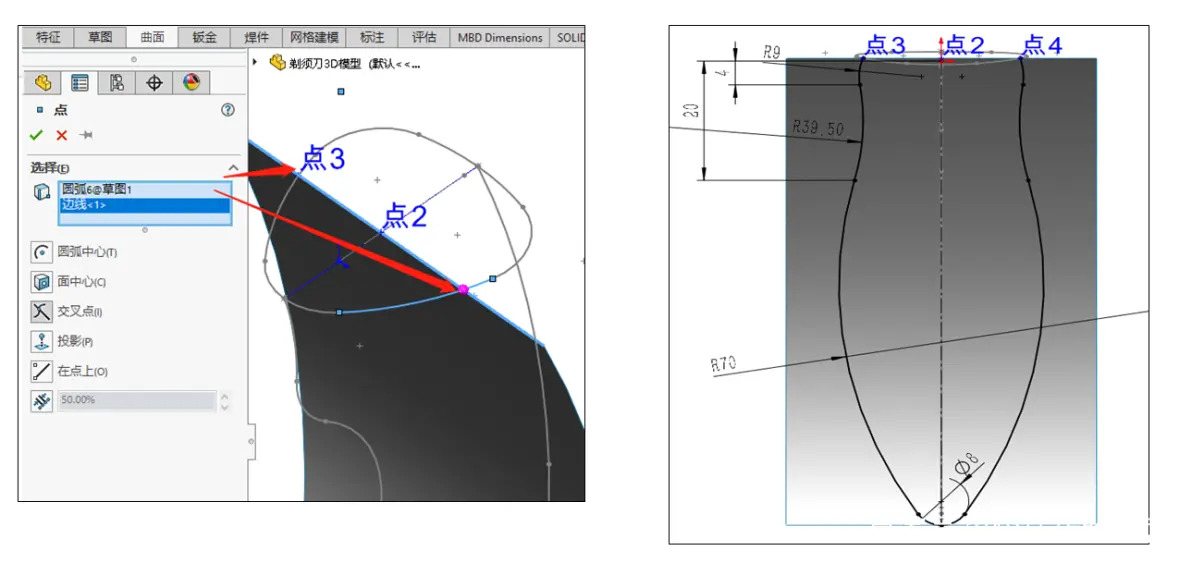

3、然后创建2个交点，这个是用于辅助草图

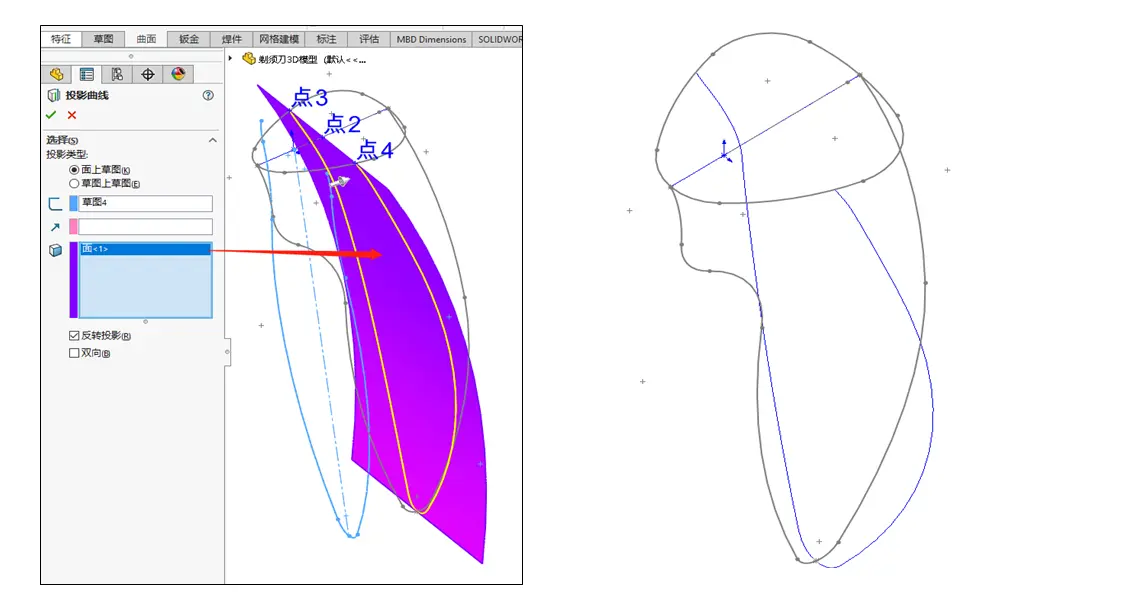

4、做投影曲线，将草图投影到拉伸的曲面上面

5、以基准面（1）向下偏移15，创建一个面。进入草图绘制4个点，穿透曲线！

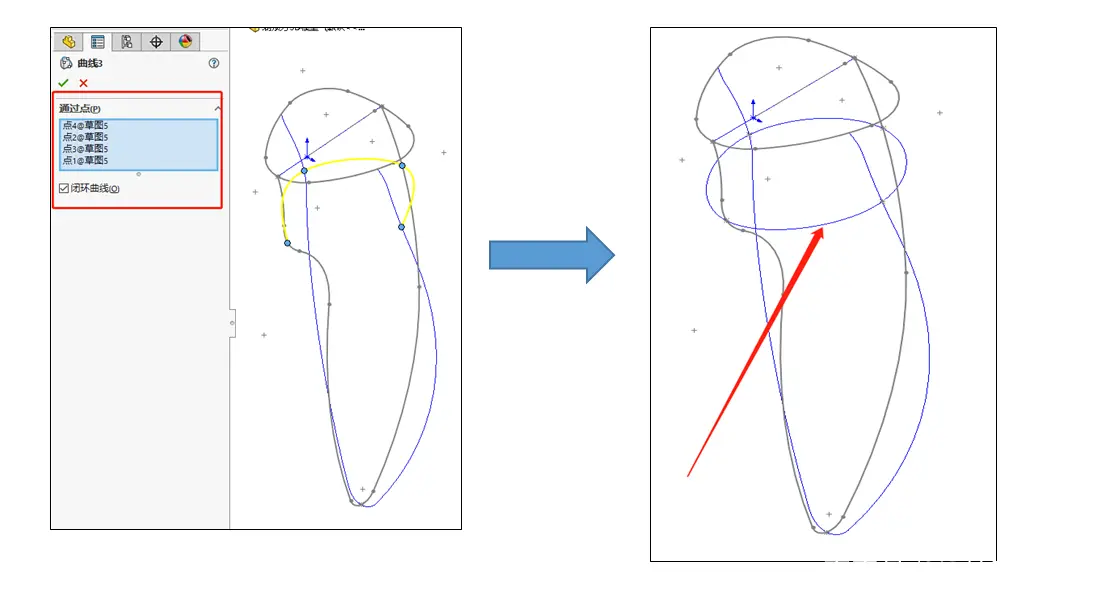

6、然后呢，我们通过点，来创建截面曲线

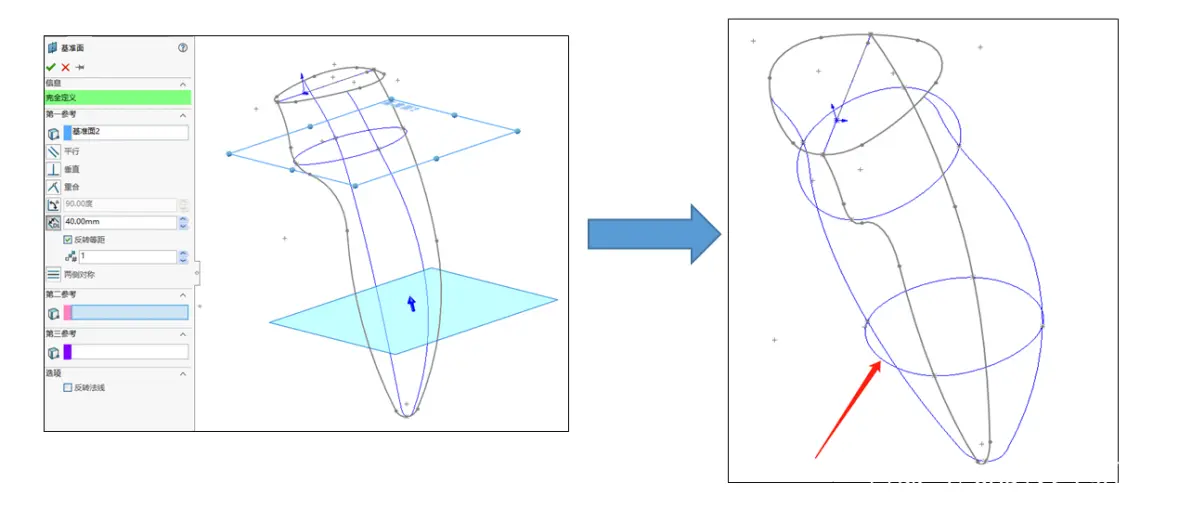

7、创建一个基准面（3），以基准面（2）往下偏移40！绘制草图（4个点）穿透关系！再通过“点”创建曲线！

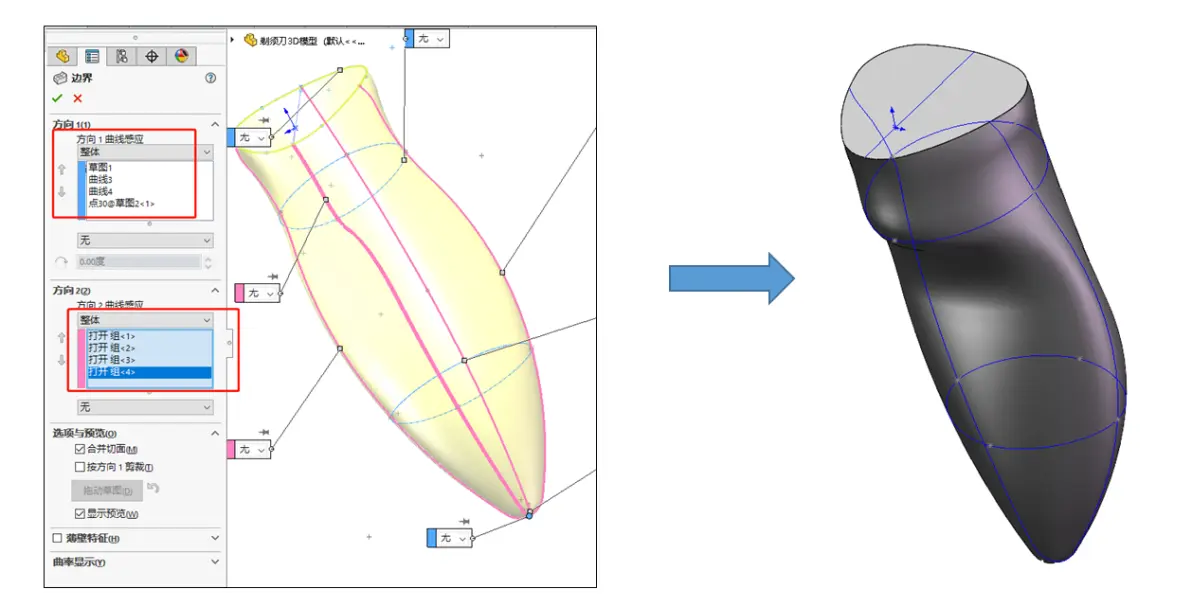

8、创建主体边界曲面！

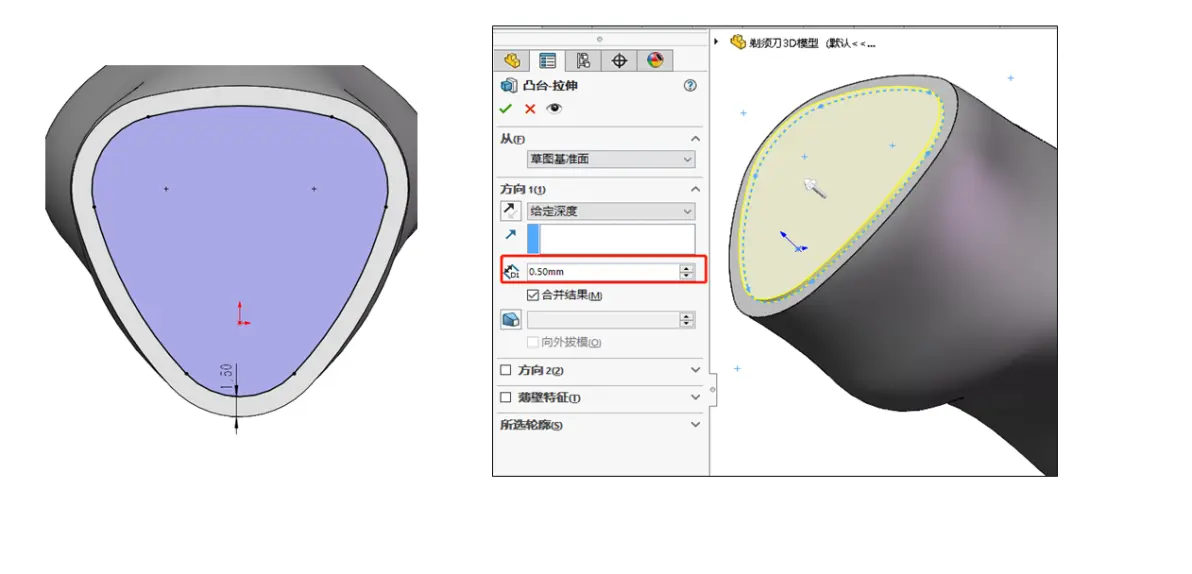

9、顶面创建1.5等距曲线，并拉伸

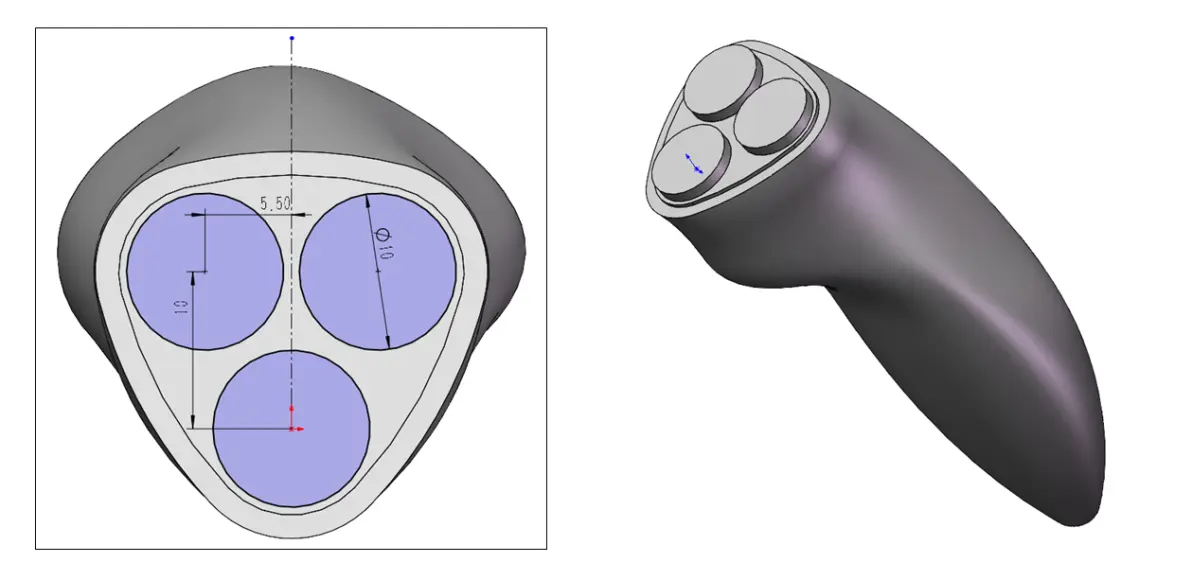

10、顶面绘制3个圆，拉伸1.5高度

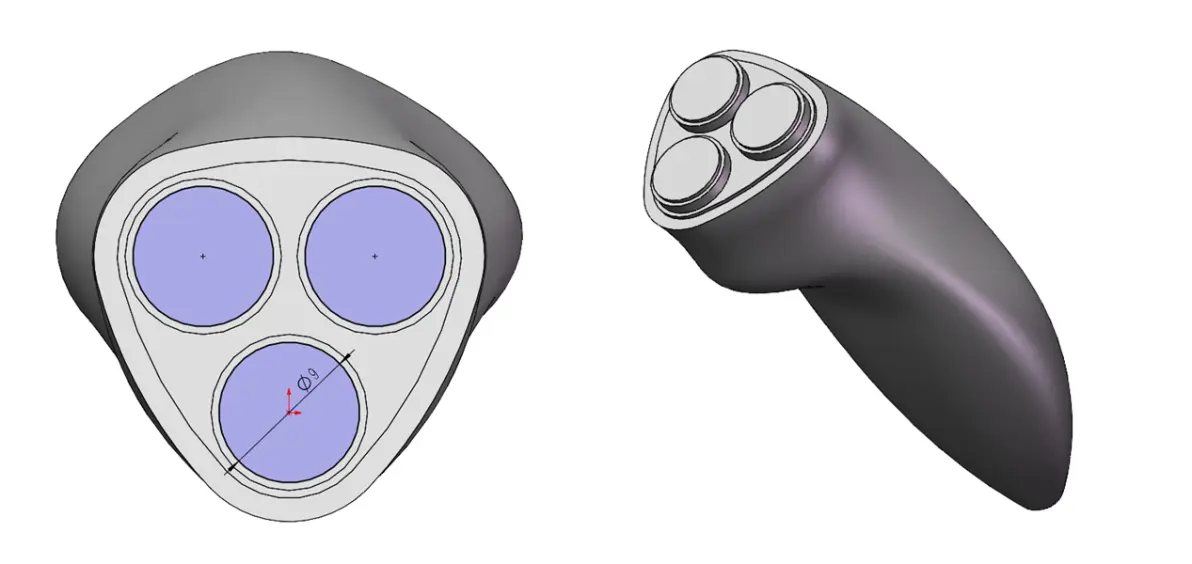

11、顶面再进行绘制3个圆，拉伸0.5高度

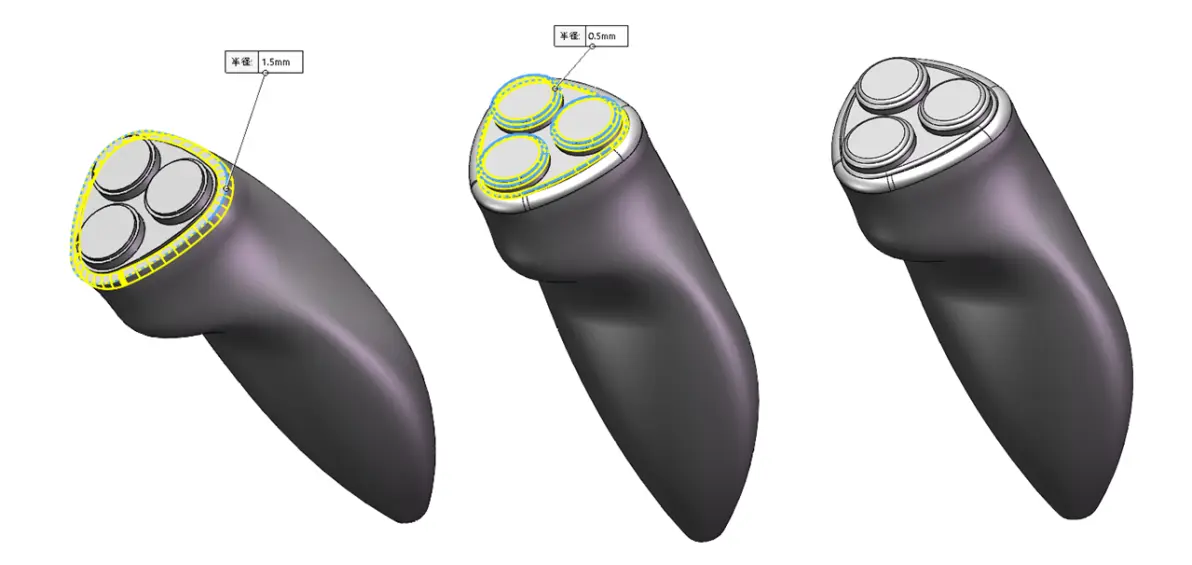

12、然后进行倒圆角，一个设置为1.5，其他设置为0.5

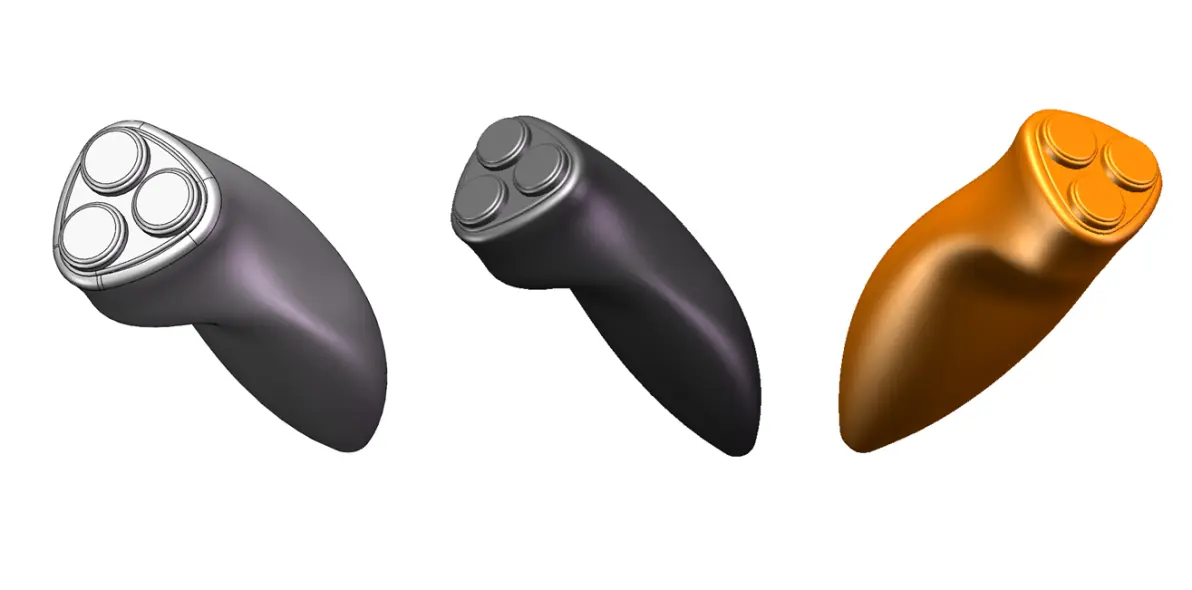

最后我们看看最终建模渲染效果：

好了，这个SolidWorks曲面建模实例（剃须刀）就分享到这里了，觉得老师分享得还不错的，可以给老师来个点赞关注+评论，感谢您的认可与支持！
