SolidWorks实例教程：把手曲面建模技巧

这种把手在热水器三通阀上面，还有窗户上面都是常见的，我们在SolidWorks里面用曲面轻松画出来

首先在上视基准面画一个圆，直径为52.尺寸大小随意，仅供参考。

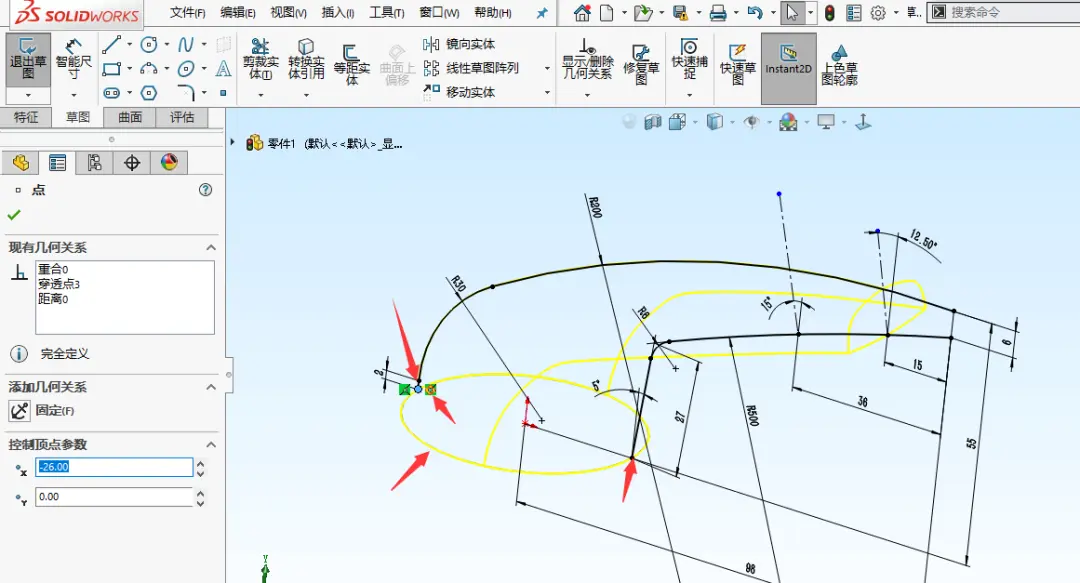

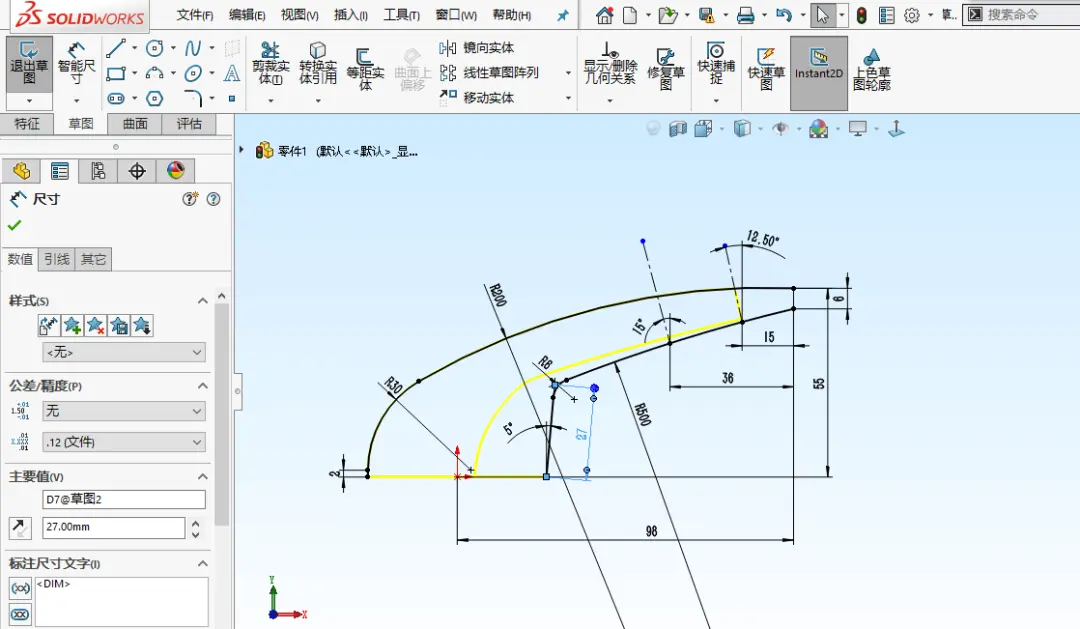

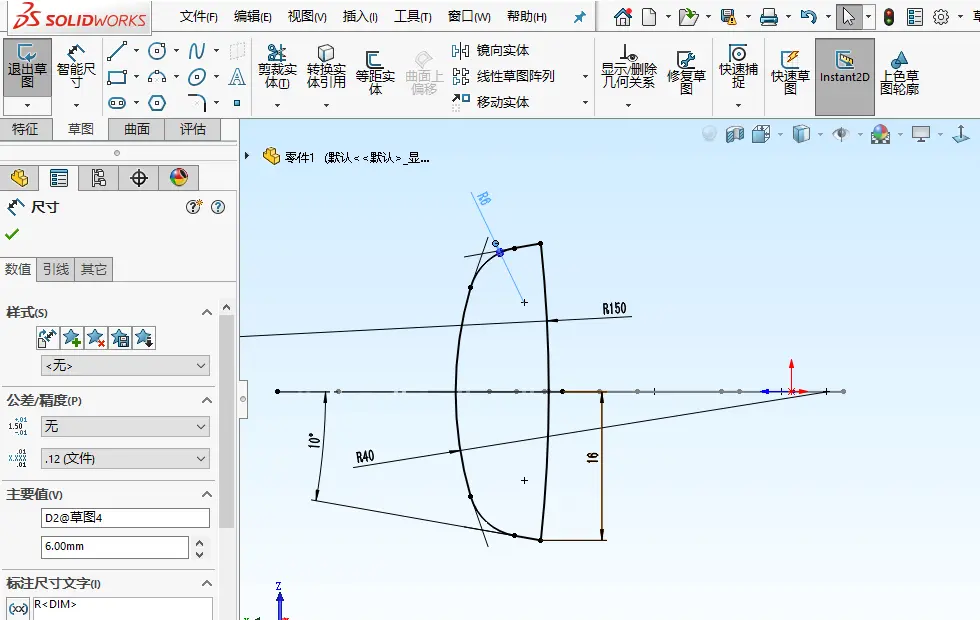

然后在前视基准面上面画草图，这里一定要注意起点要跟下面的圆添加穿透关系

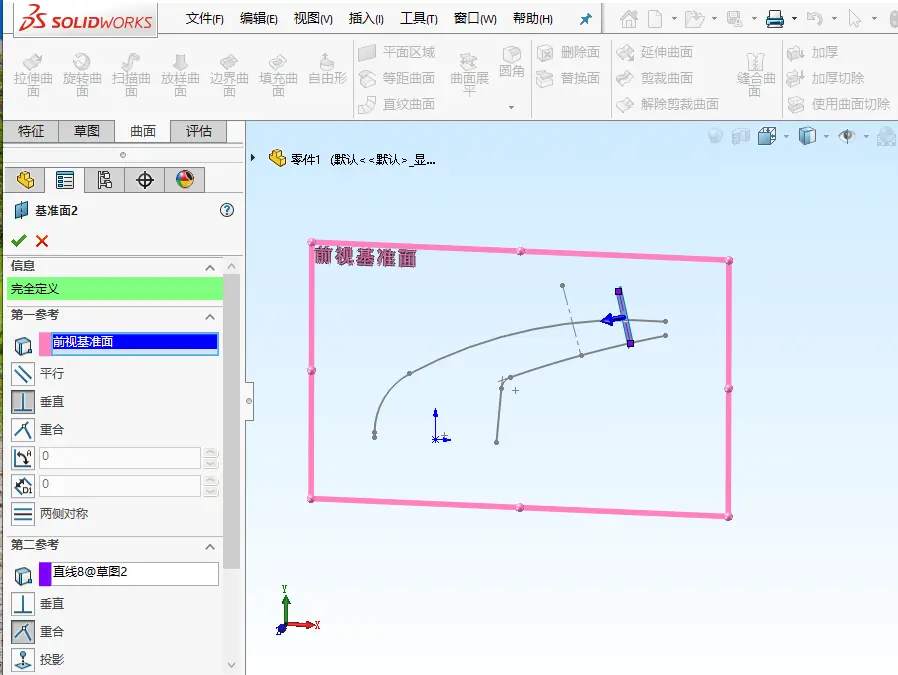

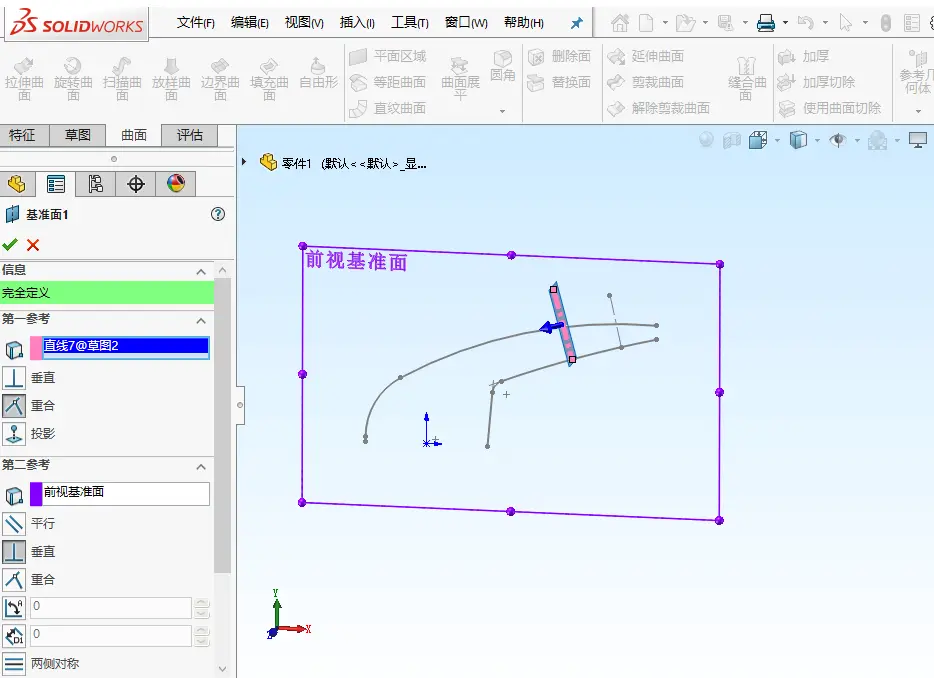

然后点击特征，参考几何体，新建基准面，第一参考中心线，第二参考选择前视基准面。做两次，两个基准面

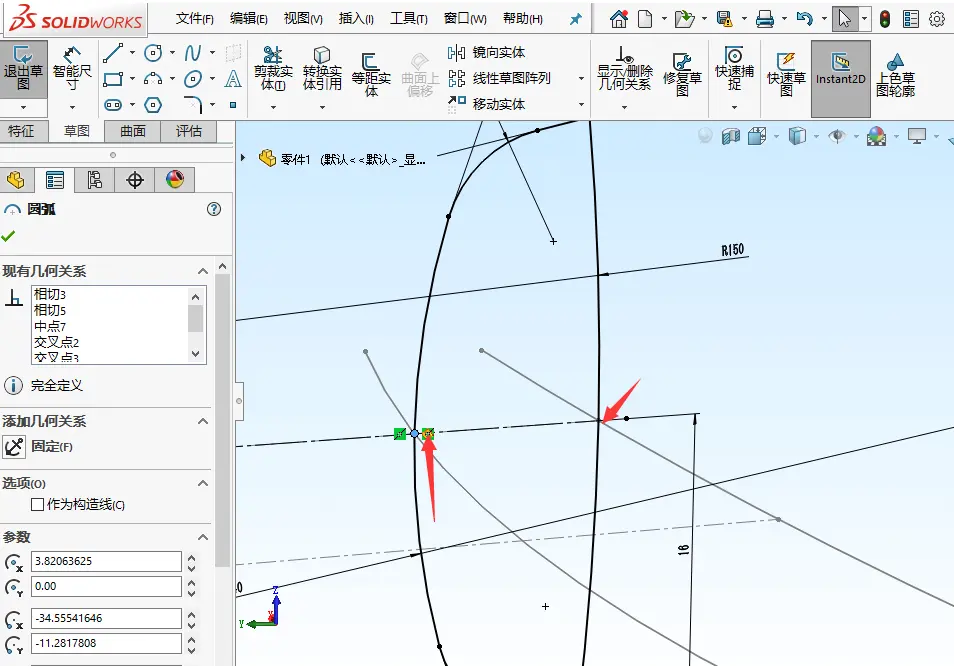

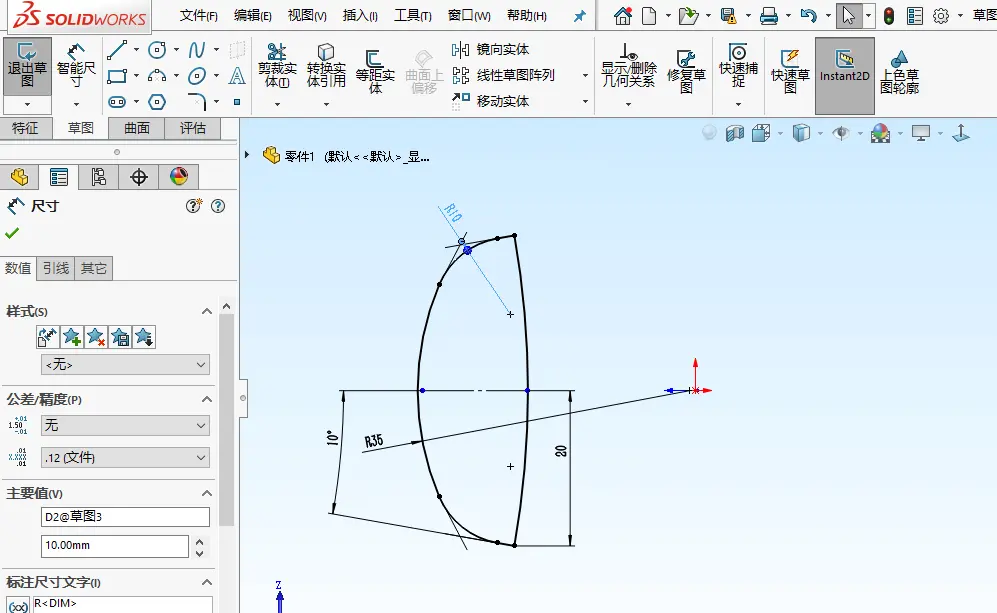

然后在新的基准面1上面做草图，同样，一定要选择中点，添加穿透关系

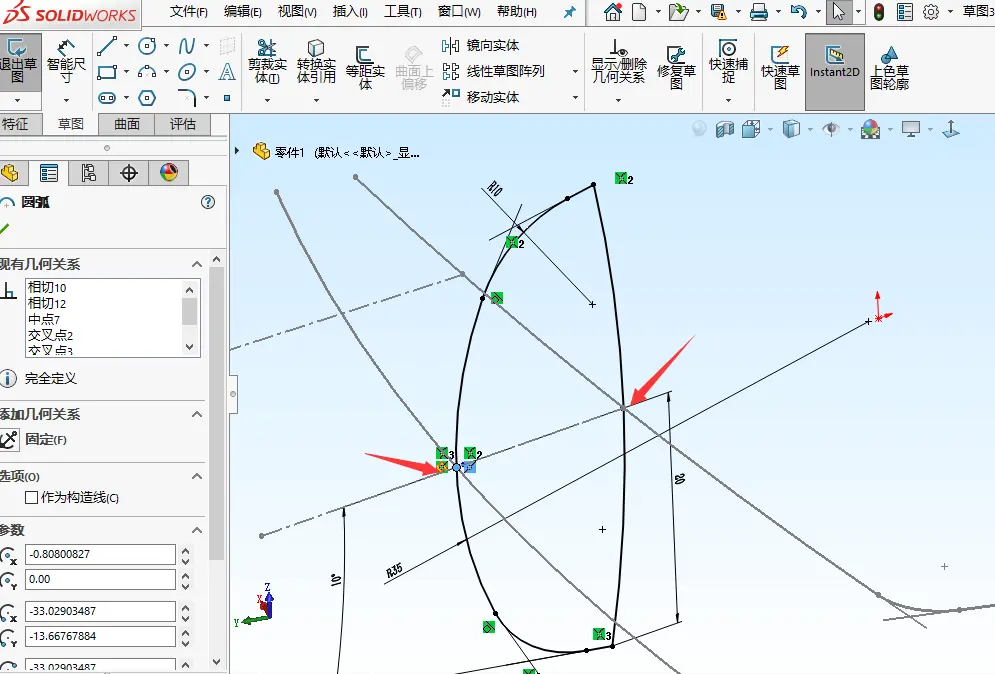

然后在基准面2上面画草图，跟上面一样，也要添加穿透

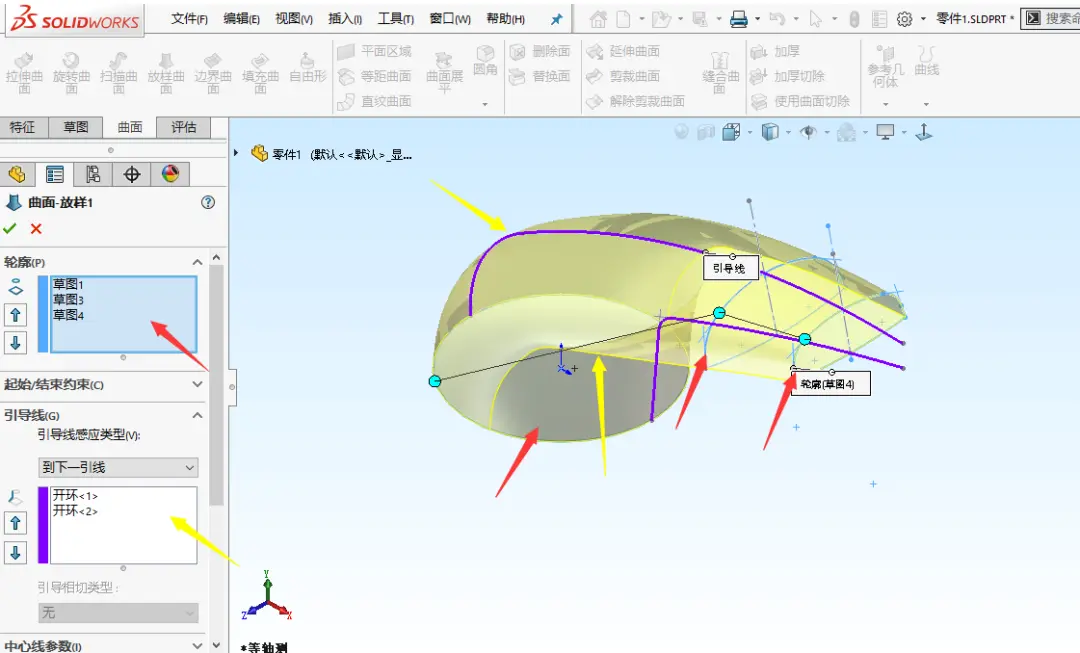

然后点击曲面里面的放样曲面。按顺序去选草图轮廓，然后添加引导线就行了

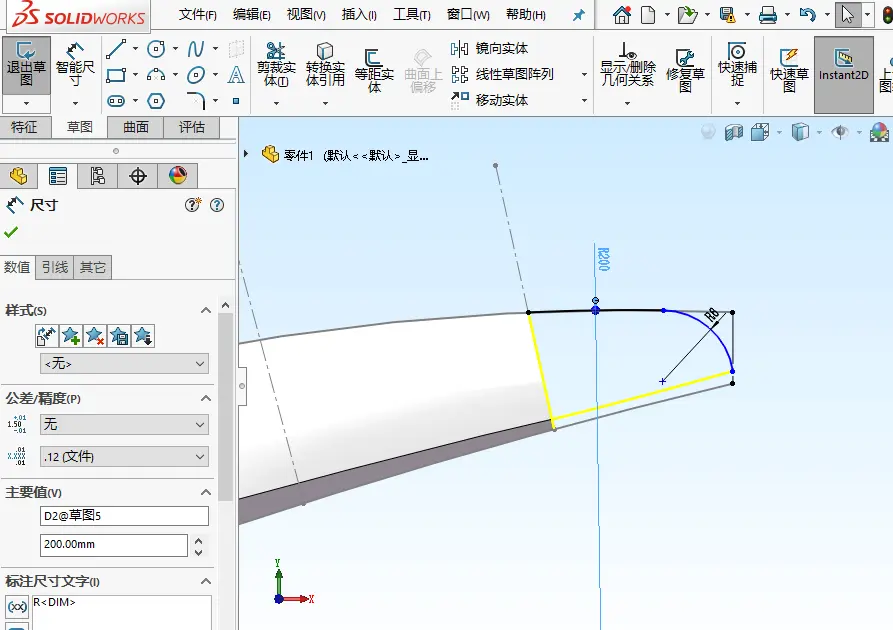

接下来做收尾部分，在前视基准面上继续画草图

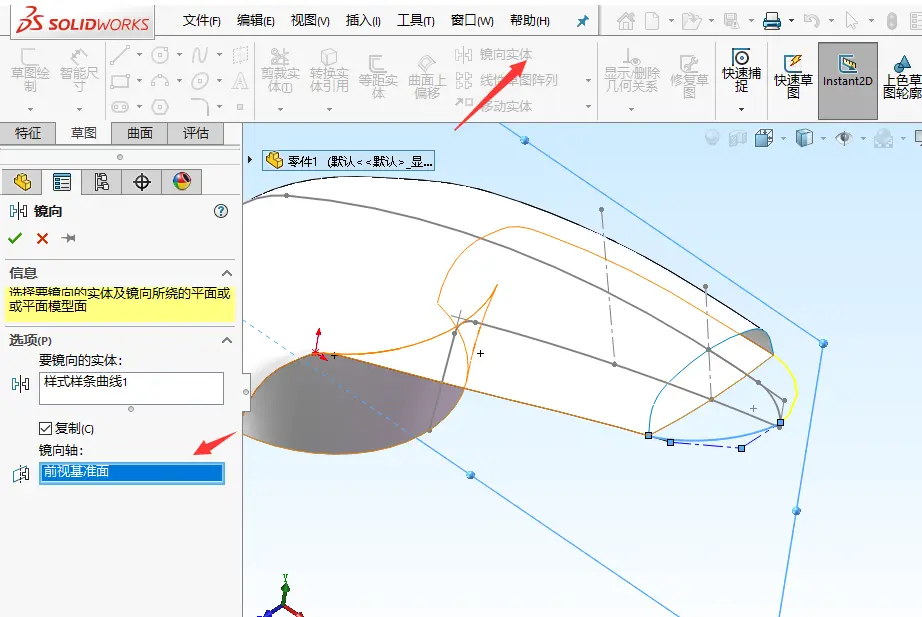

然后要点击3D草图，用样式曲线，做三段线，然后做镜向，这里选择前视基准面

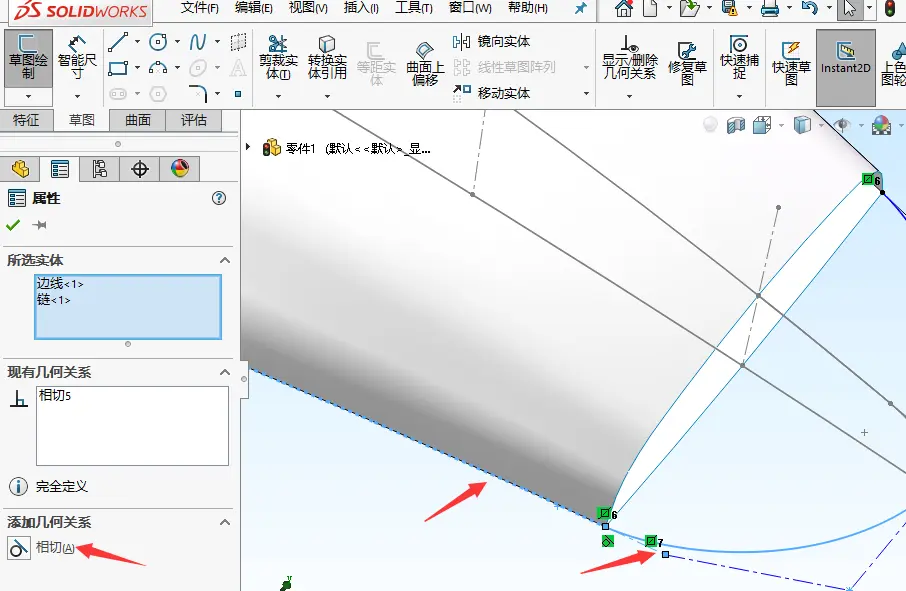

再选择样式曲线的第1条链跟前面的边线相切的关系

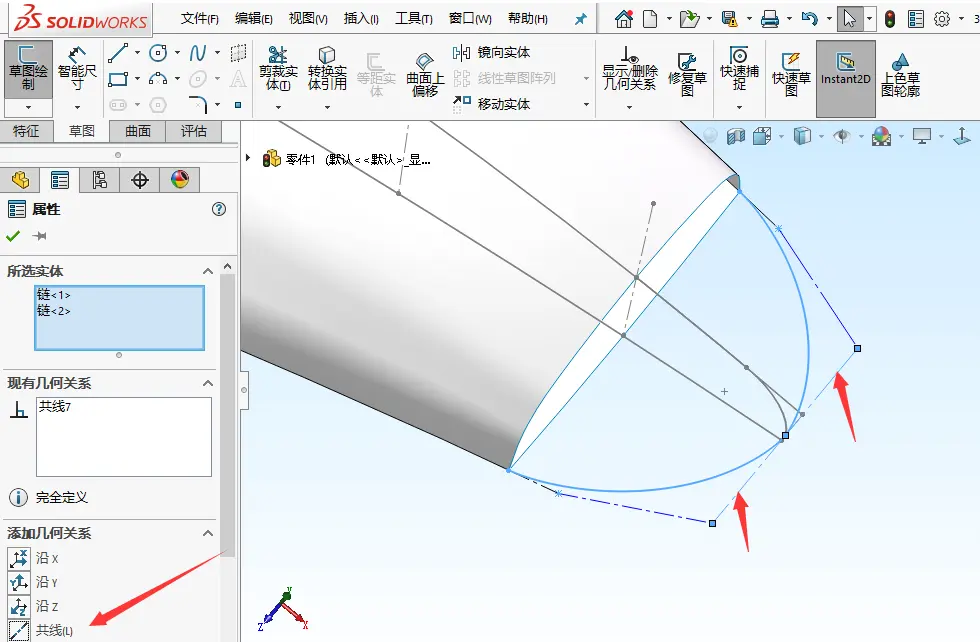

然后选择第3条链添加共线

最后在前视基准面打个点，大功告成

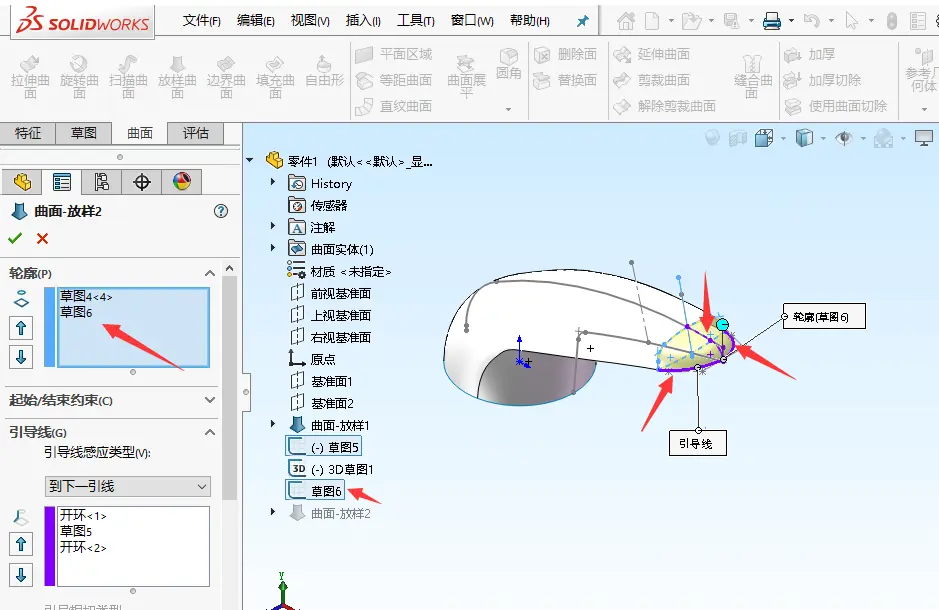

再来一个曲面放样，搞定。注意那个店，只能去点设计树的草图，不能直接在图上点，图上点不到

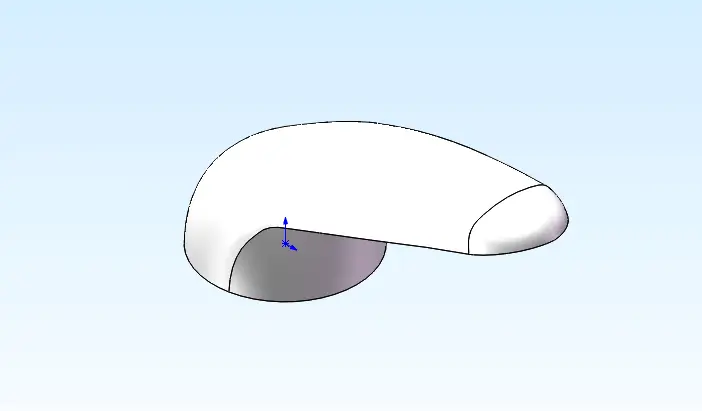

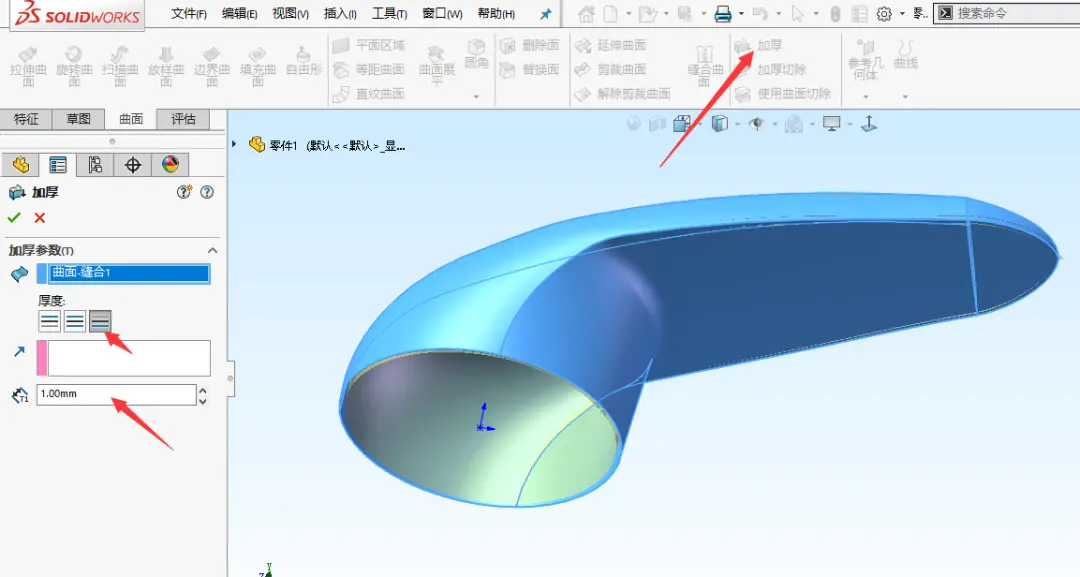

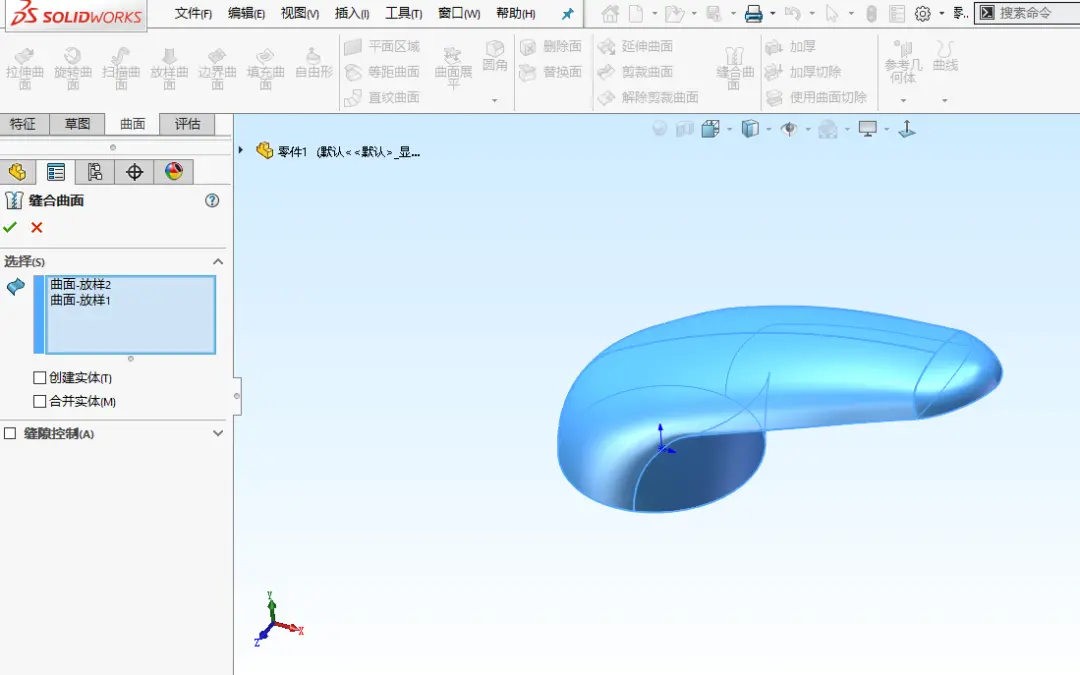

然后去缝合曲面，再加厚，就是实体了

好了，今天就分享到这里了，有什么不懂可以来咨询我们呢，别忘了分享一波呢，感谢你的支持
