SolidWorks复杂曲面建模完整思路曲面修补实操方案

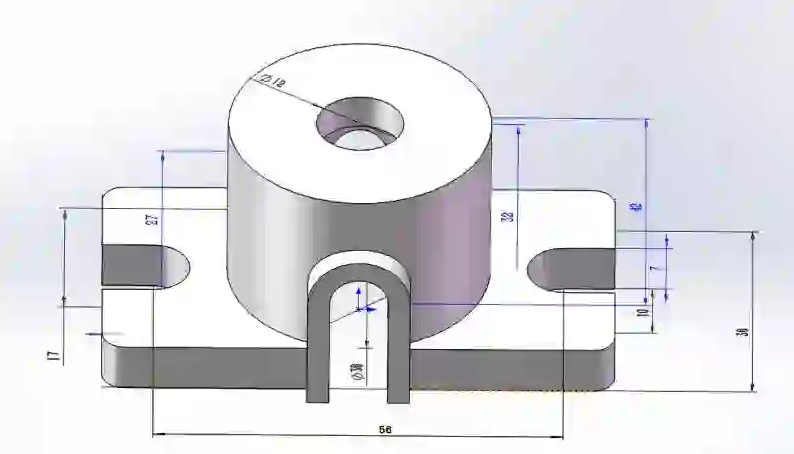

一、复杂曲面通用建模总思路（由线→面→缝合→实体，分层构建）

1、前期规划：拆分曲面（最核心，杜绝一整个曲面硬做）

复杂壳体、外观件一律分块建模，按照结构分割：主体大面、转角过渡面、端部封盖、凹凸特征面，每一块单独绘制曲面，最后拼接缝合。

回转类（水杯、外壳）：旋转曲面优先

多截面渐变（手柄、耳机外壳）：放样曲面 + 引导线

双向自由造型（手机壳、汽车覆盖件）：边界曲面（首选，可控相切 / 曲率）

空间异形走势：扫描曲面 + 3D 草图路径

平面、分型面、辅助面：拉伸曲面、平面区域

2、线架构搭建（曲面质量由曲线决定，曲线优先保证顺滑）

参考打底：图片描摹外形草图 / 扫描点云提取截面线

二维草图：多基准面绘制截面轮廓，样条曲线控制点越少越光顺

3D 草图：绘制引导线、边界线、骨架线，用交叉曲线、投影曲线生成贴合曲面的空间线

校验：样条做曲率梳检查，无突兀拐点

3、曲面修整：修剪 + 延伸

相互穿插的曲面：剪裁曲面（相互剪裁），保留需要的片体

边线短、存在微小缝隙：延伸曲面拉长边界，闭合间隙

4、过渡封孔 + 整体缝合

孔洞、缺口：填充曲面封堵开口

所有分片曲面无间隙后：缝合曲面，封闭壳体勾选【尝试形成实体】直接生成实体

实体化备选：开放曲面使用加厚生成薄壁件

5、后期优化

曲面圆角、替换面修改外形、偏差分析检查曲面平整度

二、曲面修补实操方法（分 3 类场景：导入破面、建模缺口、烂面重构修复）

前置工具：查找曲面问题

【评估】→【检查】，勾选开放边、无效面、重叠面，红色高亮就是破损位置；导入 STEP/IGS 模型直接使用输入诊断一键扫描坏面、缝隙SolidWorks。

场景 1：导入外部文件（STEP/IGS）批量破面、细小缝隙（最常用）

实操步骤

打开模型弹窗直接运行【输入诊断】，点击尝试愈合所有，系统自动缝合≤0.01mm 微小间隙、修复简单坏面

愈合失败的红色坏面：右键【删除此面】清除破损面片

沿着原有边线，使用填充曲面重新生成面片，边界条件设为相切匹配周边

全部修复完成，再次缝合曲面生成实体

小技巧：缝合公差默认 0.001mm，缝合报错可临时放大至 0.01mm，完工改回原值

场景 2：建模过程产生孔洞、局部缺口、小破洞

方法①：填充曲面（不规则多边孔洞首选）

命令：插入→曲面→填充曲面

操作：依次拾取孔洞一圈封闭边线；边界条件：相邻曲面顺滑选【相切】，硬棱角选【接触】

高级优化：添加内部约束曲线，控制修补面弧度，避免修补面凸起凹陷

方法②：删除面 + 自动修补（周边曲面完好，局部面片破损）

插入→面→删除面

两个模式区分：

删除并修补：原有曲面自动延伸闭合缺口，适合细微撕裂

删除并填充：生成全新单一曲面封堵大洞，适合大面积烂面

选中破损面，确定即可自动愈合

方法③：解除剪裁曲面（曲面被误剪裁出现开口）

选中开口边线，执行【解除剪裁曲面】，延伸原始曲面自然边界封口，不用重新画线做面solidwoks。

场景 3：大面积扭曲烂面、边界错乱（简单修补无效，重构法）

删掉整片失效曲面，提取四周完好边线复制为 3D 草图

四边边线用边界曲面重新构建主体面

边角缝隙用填充曲面补缝，延伸曲面对齐边界

分段缝合，不要一次性缝合所有曲面，分片缝合排查缝隙

场景 4：曲面衔接错位、面相切不顺

使用替换面：新建标准顺滑曲面，替换原有凹凸不平的旧面；搭配移动面微调面位置消除错边间隙。

三、高频报错 & 避坑要点

缝合失败 90% 原因：存在看不见的开放边、曲面轻微重叠 → 先用【检查】找开放边逐一封堵

填充曲面扭曲：边界边线不连续、断点错位 → 先用组合曲线把断线合并成一条完整轮廓

放样曲面褶皱扭曲：各个截面草图起点没有对齐 → 拖动所有截面的起始点至同一方位

修补面凸起难看：合理使用约束曲线，强制修补面贴合产品外形

曲面尽量少用高次样条，控制点越少，曲面越稳定、越不容易出现烂面

四、标准实操流程总结

建模：参考线架 → 分片建面（边界 / 放样为主）→ 曲面剪裁延伸 → 填充封孔 → 缝合生成实体 → 加厚 / 圆角细化

修补：检查定位破损 → 细小缝隙（输入诊断）→ 孔洞缺口（填充 / 删除面修补）→ 大面积烂面（删面重构边界曲面）→ 校验缝合实体
