SOLIDWORKS：以碗为例讲解曲面建模基础知识

曲面建模是SolidWorks中常用的建模方法。与实体建模相比，曲面建模具有以下优点：

· 某些复杂的几何形状必须借助曲面建模才能实现，实体建模难以满足需求。

· 曲面建模时，通常采用“一墙一墙”构建的方式，逐个创建曲面片，最后再将其缝合为一个整体。

· 曲面可用作参考（辅助）几何体，帮助定位或约束其他特征。

· 曲面可用于切割实体，或替换实体的现有面，从而灵活调整模型形状。

· 曲面建模便于创建和编辑复杂造型。

以下以一款装饰碗为例，演示基本的曲面建模操作流程。



第一步：创建顶部装饰草图

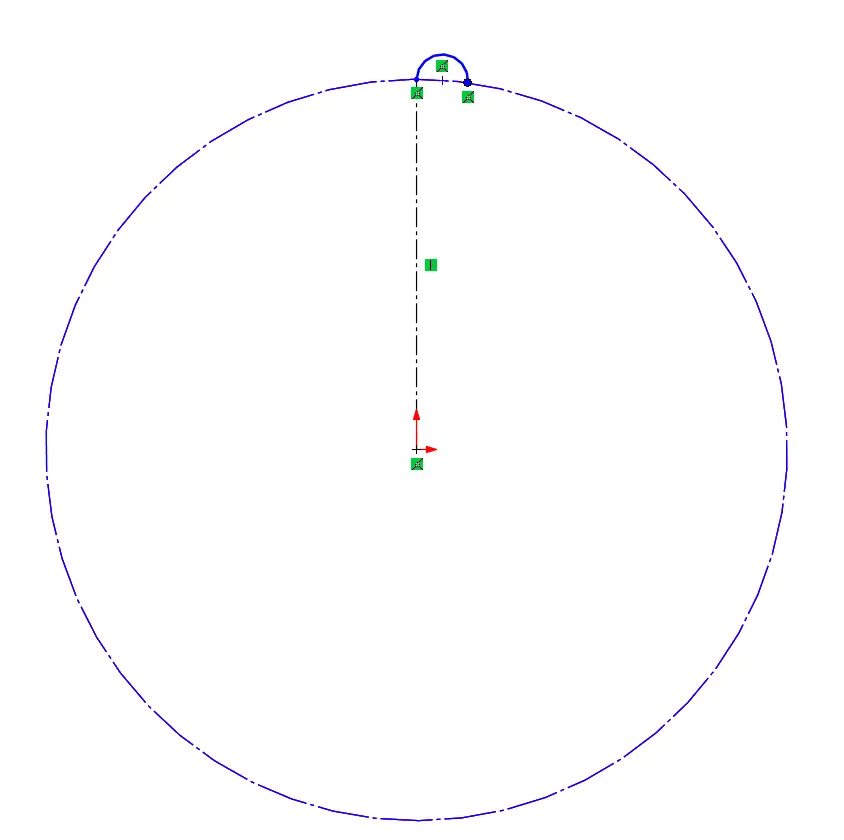

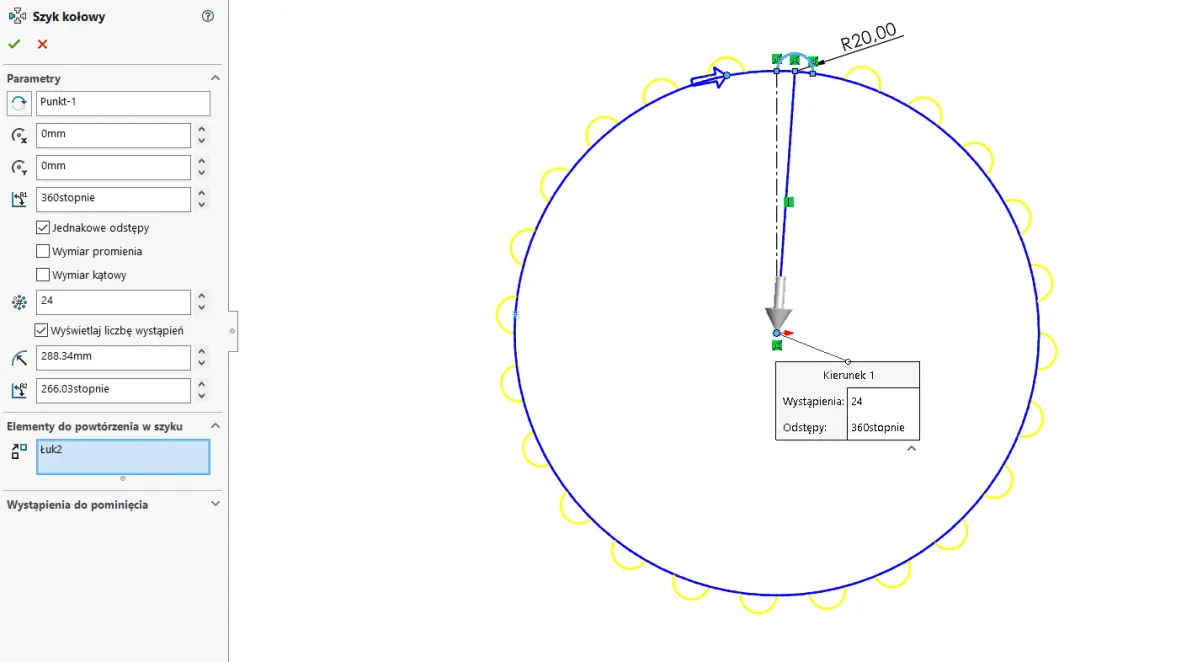

首先，新建一个草图，用于绘制容器顶部的装饰形状。草图中包含构造线（作为参考几何）和一段圆弧。接着，在草图中对圆弧进行圆形阵列，本例中阵列实例数量设为24个。

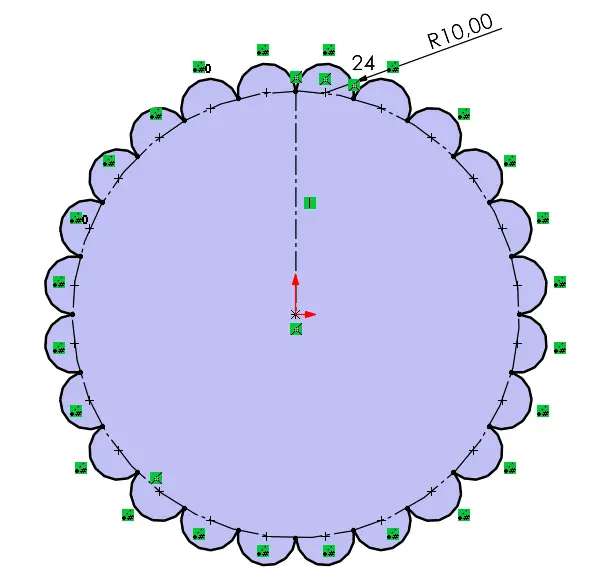

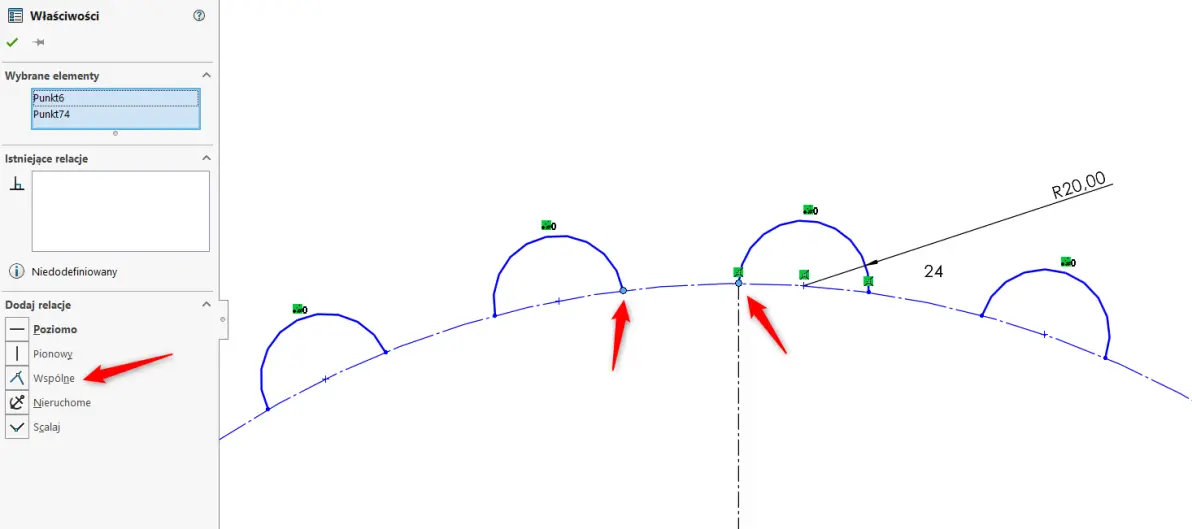

然后，为草图添加缺失的尺寸标注和几何关系。需要为相邻圆弧的端点添加“重合”几何关系，确保各段圆弧首尾相连。完成后的草图如下图所示。

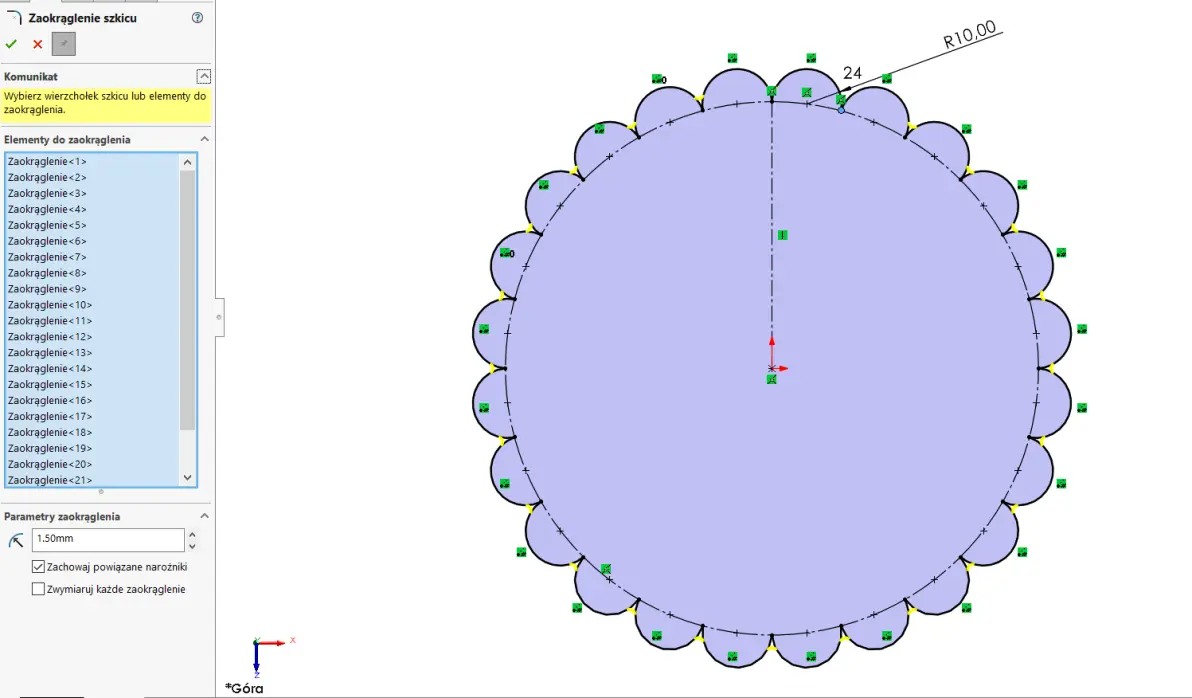

最后，在草图中各圆弧的相交角点处添加圆角。可通过拖动光标批量选中所有角点，一次性完成圆角添加。

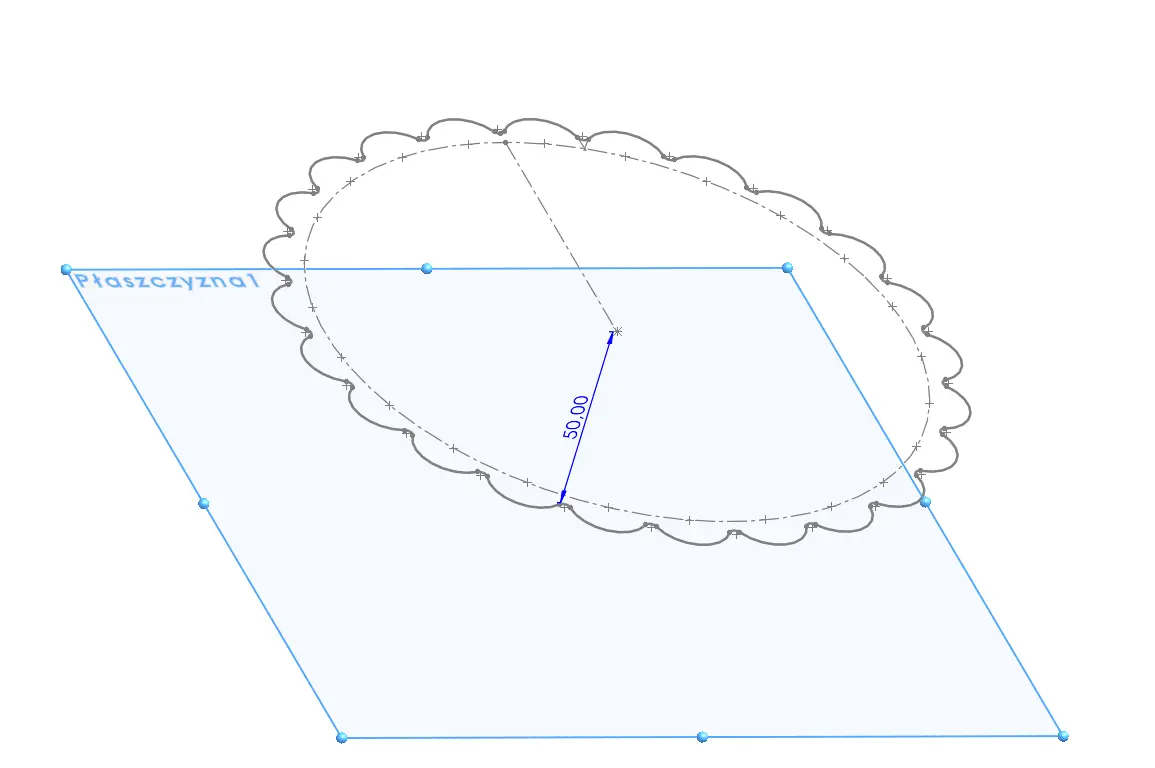

第二步：创建放样用的第二个草图

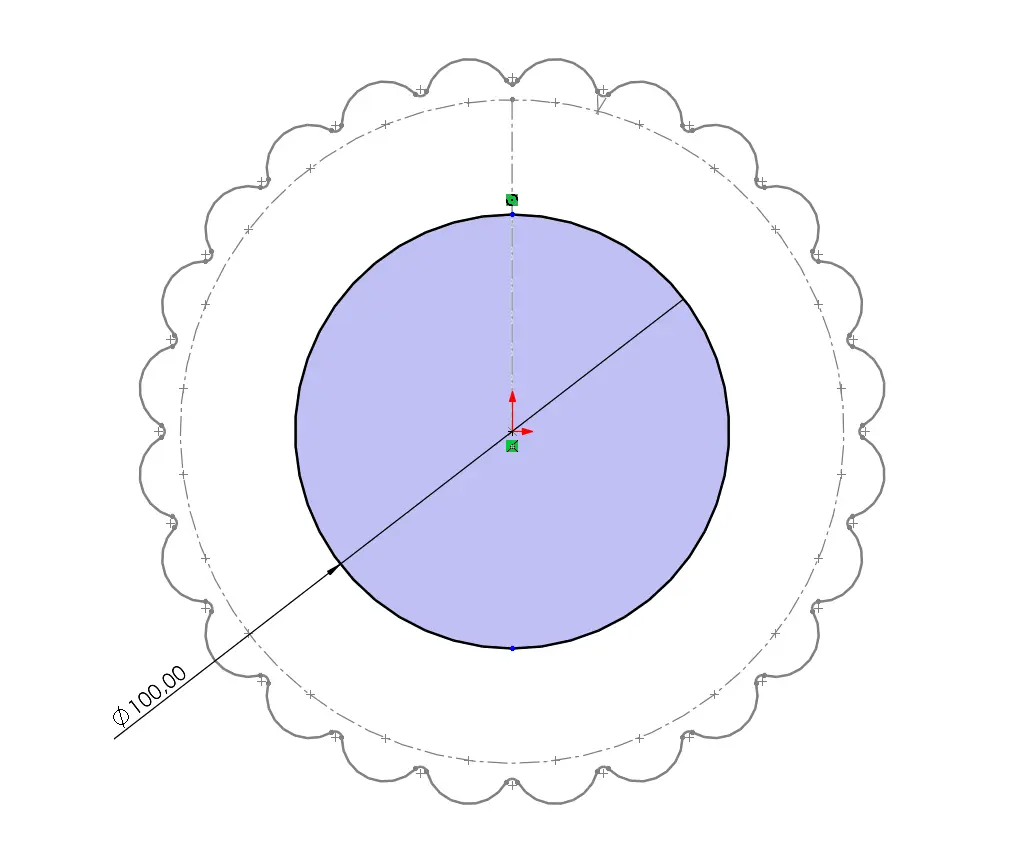

新建一个基准平面，偏移距离为50毫米，用于放置第二个草图。在该平面上绘制一个直径为100毫米的圆。这两个草图将用于后续的放样曲面操作。

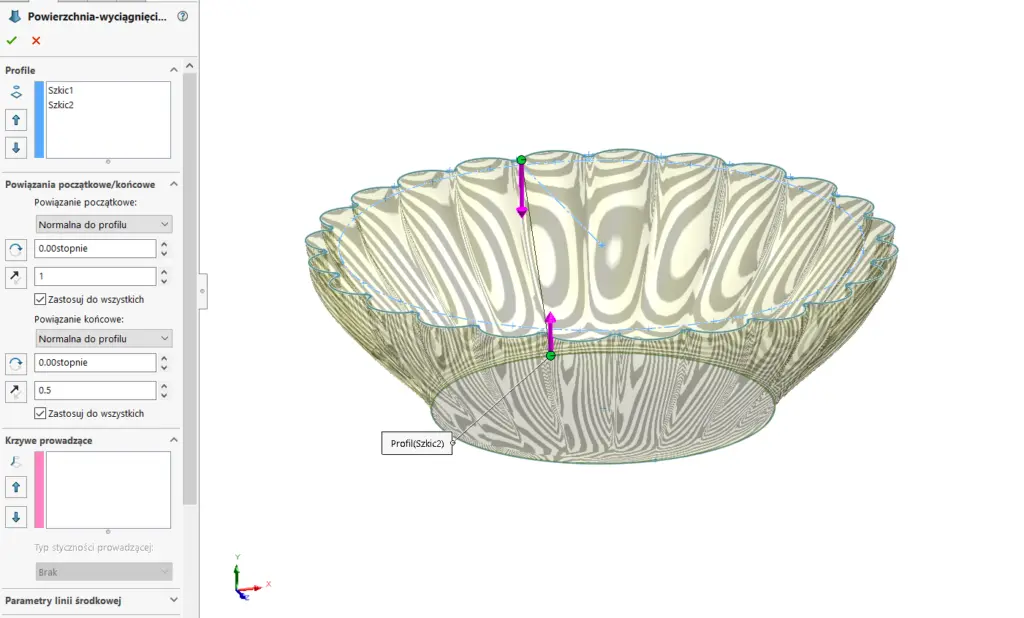

第三步：创建放样曲面

执行“放样曲面”命令，依次选择之前创建的两个草图作为轮廓。建议将起点和终点的约束条件均改为“垂直于轮廓”，这样生成的曲面更加圆润饱满，富有装饰感。您还可以通过拖动箭头或调整数值来改变曲面形态。确认后，曲面将按照预览形状生成。

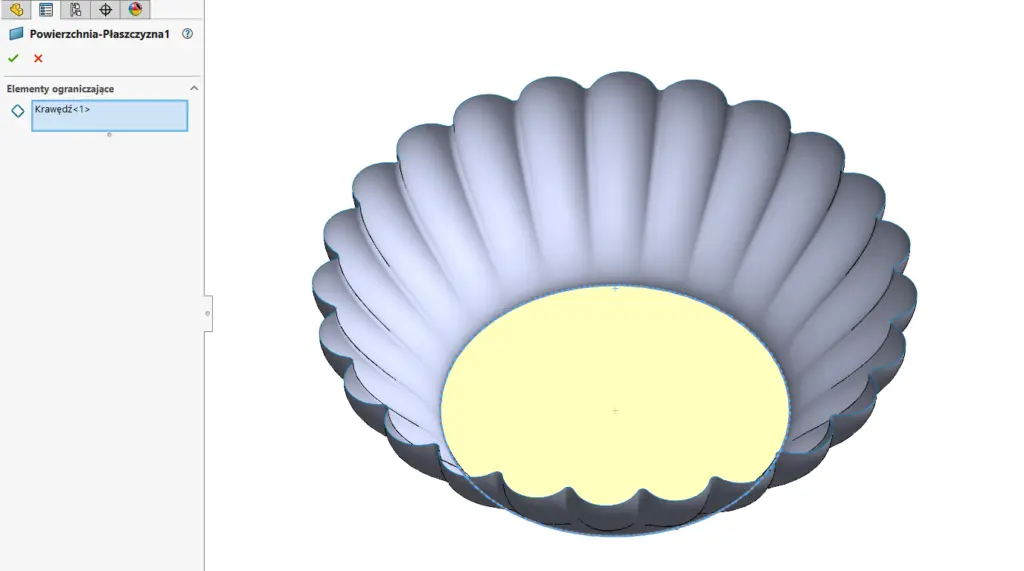

第四步：封闭碗底

为了封闭碗的底部，需要添加第二个曲面。使用“平面曲面”命令，选择碗底的边界作为限定，即可生成一个平面将其封闭。



第五步：缝合曲面并添加底部圆角

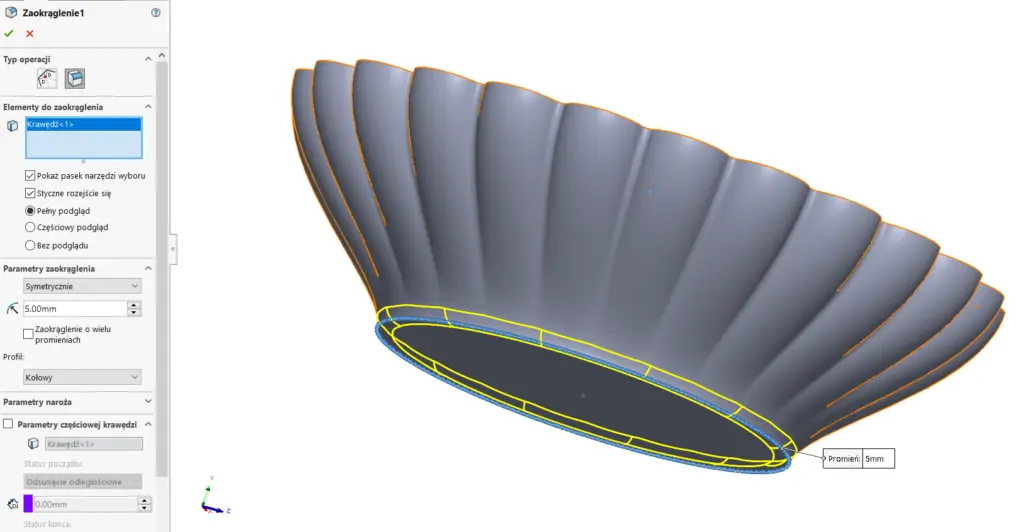

在添加底部圆角之前，需先使用“缝合曲面”命令将所有曲面合并为一个整体。然后，对缝合后的曲面底部边缘添加半径为5毫米的圆角。

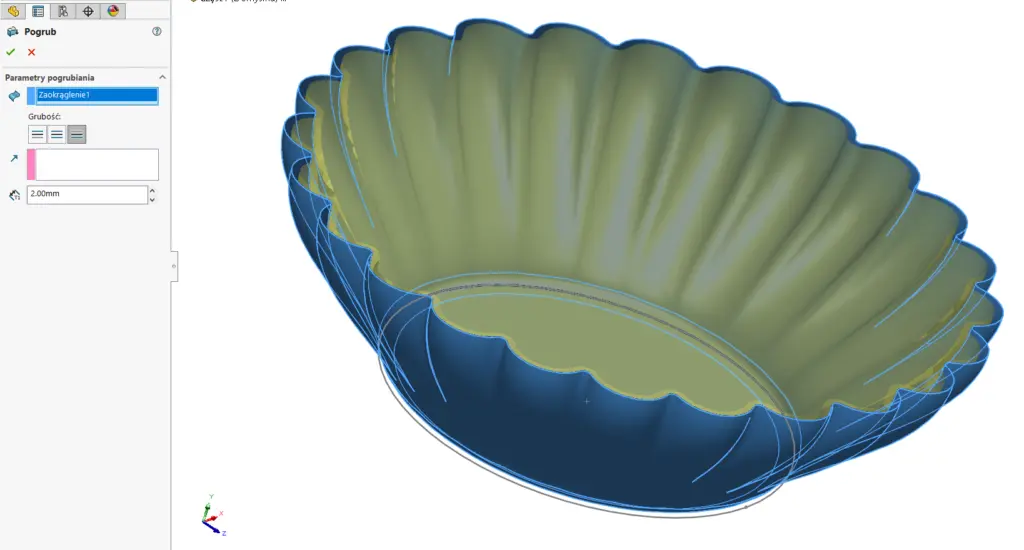

第六步：加厚曲面

执行“加厚”命令，将曲面对象转换为实体模型，完成碗壁的实体化。



第七步：添加顶部完整圆角

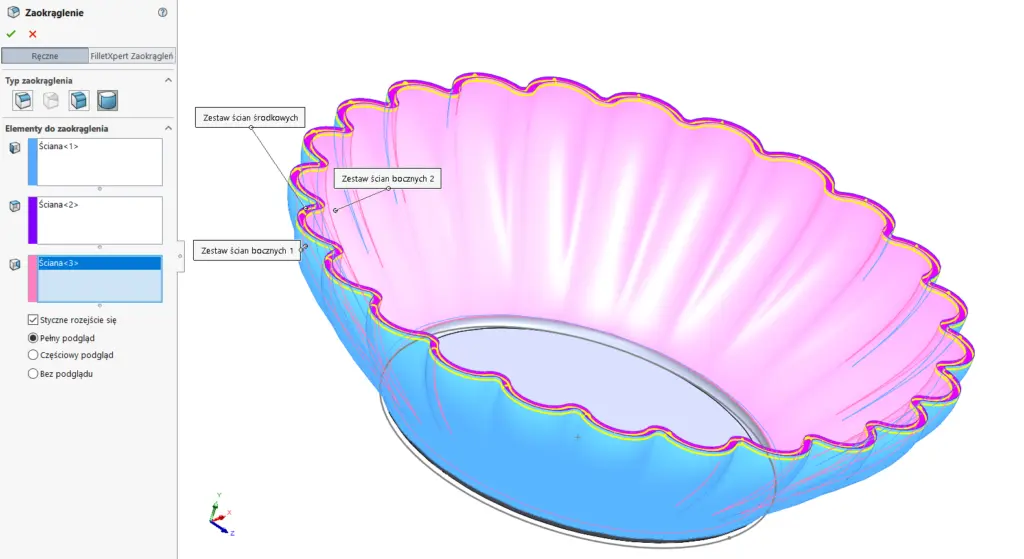

最后，对碗的顶部边缘添加完整圆角。使用“完整圆角”命令，依次选择三个相邻的面——顶面、外侧面和内侧面，系统将自动生成平滑的过渡圆角。

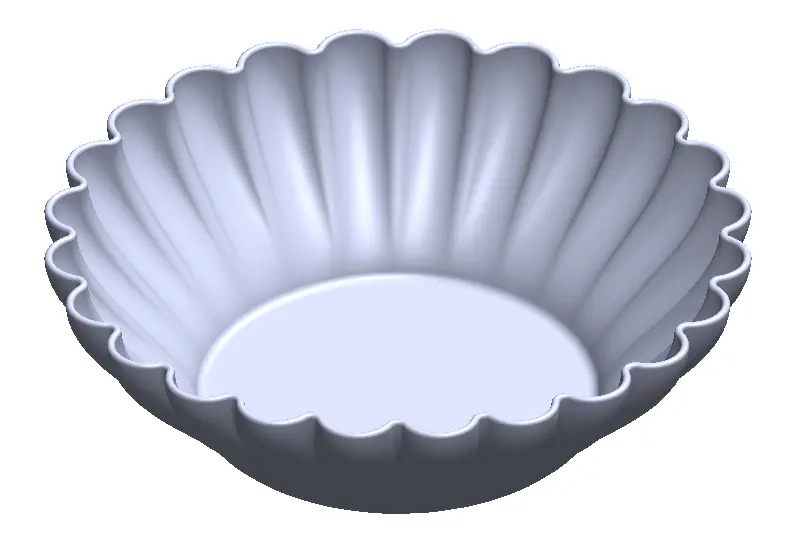

至此，装饰碗的曲面建模全部完成。
