如何在SOLIDWORKS中使用多个零件

多体建模是一种将多个零件合并到单个 SOLIDWORKS 零件文件中的技术。这是一种更高级的技术，具有非常强大的应用场景。了解多体建模行为的基础知识将有助于您提升在SOLIDWORKS中完成的 3D 项目。

SOLIDWORKS 中的“多个零件”是什么意思？

提到多部件，通常指的是多实体部件，即单个 SOLIDWORKS 零件文件包含两个或多个实体。实体是模型中独立的材料体积，具有自身的封闭形状，可以作为独立的物理部件存在。

您可以在 FeatureManager 设计树的“实体”文件夹中看到这些实体。根据特征的创建方式，它们可能彼此分离、相互接触或重叠。

理解每个物体都是一个独立的几何体，是处理多体部件的基础。

控制身体的创造和融合

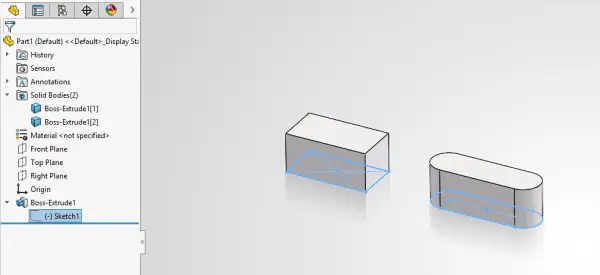

如果存在两个或多个封闭的草图区域，一次拉伸操作可以生成两个实体。在下面的示例中，“实体”文件夹中有两个实体。

   由一次挤压成型产生的多个零件图片

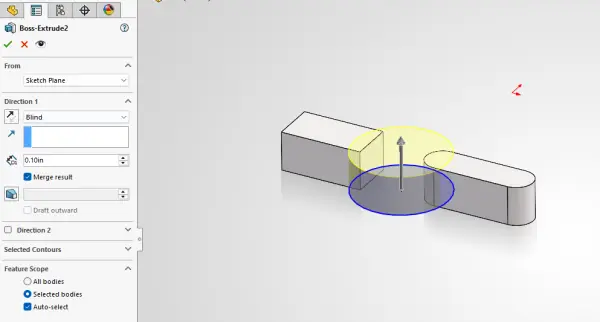

当拉伸一个与两个实体都相切的圆时，SOLIDWORKS 默认会将它们合并在一起。请务必谨慎操作，因为后续的每个附加特征都会尝试合并与其相切的实体，而“合并结果”复选框是针对每个特征单独设置的。

   使用挤压将不同的实体组合在一起图片


默认情况下，“合并”结果会选中所有相交实体，除非您取消选中“特征范围”下的“自动选择”。您可以在“特征范围”内手动选择实体，但这同样是针对每个特征的单独设置。

使用 SOLIDWORKS 实体

实体创建完成后，您可以通过多种方式对其进行交互，例如自定义、重用和控制。实体可以在 SOLIDWORKS 特征树中重命名，用于阵列，或使用“分割”命令进行分割。

要在镜像或图案中使用实体，请确保在“要镜像的实体”部分选择它们。否则，操作将选择特征或面，而不是实体本身。

利用多体建模生成交付成果

在多实体建模中，实体并非单独的文件，因此不会显示在 SOLIDWORKS 文件资源管理器选项卡中。但是，它们可以在后续的装配体、工程图和其他文档中使用。

将多体部件保存到单独的文件中

“保存实体”命令允许您将多实体部分保存到各自独立的文件中。新文件可以重命名，同时保持与原始多实体部分的链接，因此原始文件中的更新可以向下推送。

这对于模具制造应用非常有用，因为您需要实体拥有自己的零件编号，或者您在SOLIDWORKS PDM中单独管理它们。

保存实体类似于对某个时间点进行单向快照。由于它是单向通信，因此对生成的零件文件所做的任何修改都不会传播回实体。

在切割清单中收集相同实体

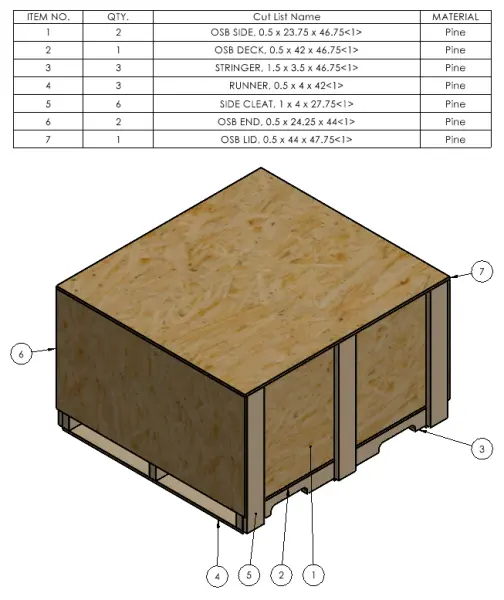

SOLIDWORKS焊接件建模大量运用多实体技术，将多个相同的实体合并成一个用于制造的单一切割清单项。例如，在设计木箱时，经常会用到重复使用的部件。

   自动从相同主体中切割列表图片


将尺寸相同的零件分组有助于了解每种零件在制造过程中所需的数量。启用焊接特征后，SOLIDWORKS 可以自动将相同的零件分组到文件夹中，从而更轻松地组织和生成制造信息，例如切割清单。

何时使用多体建模VS装配体建模

多实体建模和使用装配体之间的区别，最终取决于您的工作流程和所需的下游导出。

多体建模在以下情况下具有优势：

> 在实体之间建立参照

> 在不管理程序集引用的情况下迭代设计变更

> 几何体的组合或分离

不过，随着模型规模扩大、零件数量增多，或需要输出物料清单（BOM）、进行运动模拟时，装配体建模往往是更合适的选择。这是因为多体模型缺少配合约束，本质上是静态的——所有部件固定不动，无法真实还原实际工况下的动态交互。
