如何在SOLIDWORKS中缩放零件

选择缩放零件，可以按统一或非统一的比例，整体放大或缩小整个模型。 使用缩放命令，无需逐一编辑尺寸，就能调整整个零件的大小，同时保持其整体形状不变。

为什么要在 SOLIDWORKS 中缩放零件？

在处理导入模型、制作样机、补偿铸造等制造工艺带来的收缩，或创建同一设计的不同尺寸版本时，缩放功能尤其有用。

模型缩放功能使您能够：

> 快速调整导入的CAD几何体尺寸。

> 补偿铸造或注塑过程中的材料收缩。

> 创建放大或缩小的设计变体。

> 调整从供应商处收到的模型。

> 避免手动编辑尺寸，节省时间。

无论是修改导入的零部件，还是为制造准备模型，缩放功能都能提供快速高效的解决方案。

何时使用缩放命令

缩放命令常用于创建样机模型、铸造和注塑零件、产品尺寸变体、处理导入的 CAD 模型以及逆向工程产品。 如果只需调整某些特征的尺寸，编辑原始草图或尺寸通常是更好的选择。当整个模型需要按比例整体改变大小时，最适合使用缩放命令。

如何对整个零件使用缩放命令

缩放命令是调整整个实体或曲面体尺寸最快的方法。

首先打开零件，然后按照以下步骤操作：

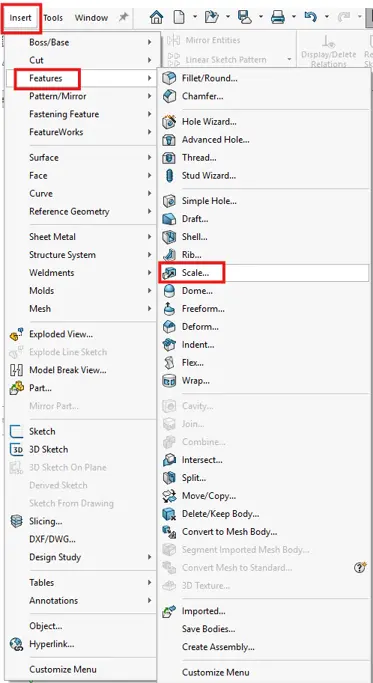

1.通过导航至“插入”>“特征”>“缩放”，打开缩放命令。

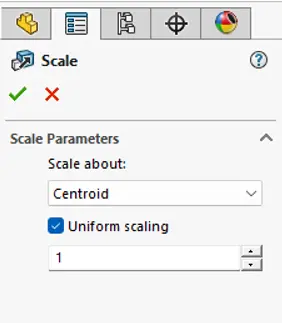

1. 在缩放属性管理器中，定义缩放参数。
6.
7.

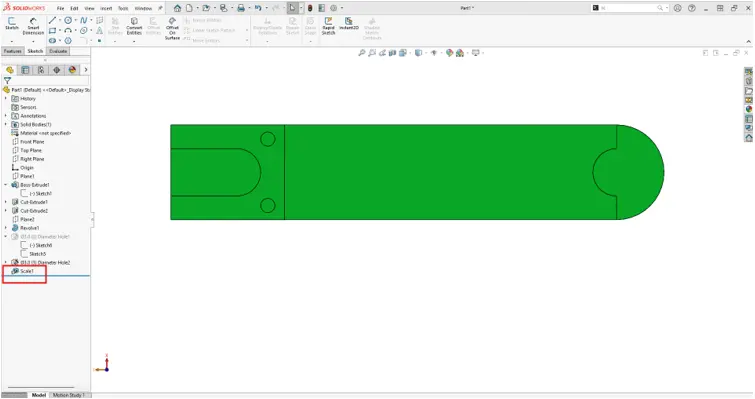

3.输入缩放比例，点击“确定”应用缩放。



缩放比例小于 1.0 将缩小模型，大于 1.0 将放大模型。例如，0.5 会将模型尺寸缩小到 50%，而 2.0 则会将模型尺寸加倍。

如何应用非均匀缩放

SOLIDWORKS 还允许沿 X、Y 和 Z 轴分别进行缩放。

要应用非均匀缩放：

1.通过导航至“插入”>“特征”>“缩放”，打开缩放命令。

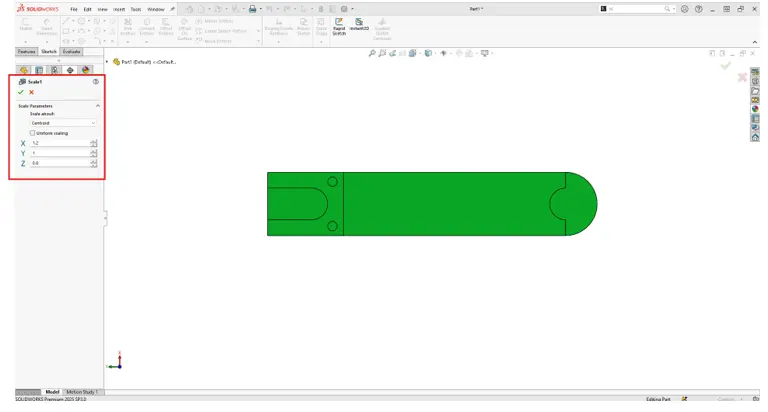

2.取消勾选“统一缩放”选项，即可分别显示 X、Y、Z 方向的输入框。



3.输入各方向的缩放比例。这将使模型在不同方向上拉伸或压缩。

此方法适用于设计概念表达、产品造型设计、修正导入的几何体以及特殊的制造需求。请注意，非均匀缩放会改变模型比例，可能影响配合零件的装配。

如何缩放导入的几何体

导入的 STEP、IGES 和 Parasolid 文件也可以使用缩放命令调整大小。

操作方法如下：

1. 打开导入的模型。
2. 通过导航至“插入”>“特征”>“缩放”，打开缩放命令。
3. 输入所需的缩放比例。
4. 点击确定。

当导入的模型单位不正确，或在进一步编辑前需要调整大小时，此方法非常实用。

常见问题和最佳实践

如果可能，应将缩放作为最后一步建模操作。

如果缩放操作没有产生预期结果，请检查以下几点：

> 确保模型包含实体或曲面体

> 缩放会改变整个模型，包括孔、圆角和螺纹

> 过大的缩放比例可能导致重建错误或产生无效几何体

> 如果装配体使用了缩放后的零件，配合关系可能需要更新

使用缩放命令的额外建议包括：围绕质心缩放以保持模型平衡；在进行大幅缩放之前备份模型；使用制造商推荐的收缩系数。

调整模型大小的其他方法

缩放命令并非 SOLIDWORKS 中调整几何体大小的唯一方法。

根据设计需求，您还可以：

> 编辑原始草图尺寸，实现完全参数化的变更。

> 当需要重新定位几何体而不调整大小时，使用“移动/复制实体”。

> 保存不同尺寸的配置，而不是直接缩放。

> 使用直接编辑工具修改导入的模型，而不影响整个零件。

选择哪种方法，取决于您需要调整的是整个模型，还是仅针对特定特征。
