如何在 SOLIDWORKS 中实现工程图自动出图指南

工程图是传递产品制造、检验和质量控制信息的核心媒介。用清晰规范的工程图来表达设计意图是产品开发过程中至关重要的一环，但也往往是最繁琐、最耗时的阶段。手动插入视图、配置图纸格式、标注尺寸、调整技术要求注释等工作占据了工程师大量的时间。为解决这一痛点，SOLIDWORKS 持续迭代其自动化出图能力。本文将全面梳理从模板设置、预定义视图到任务计划程序及 AI 驱动的自动化工程图生成方案。

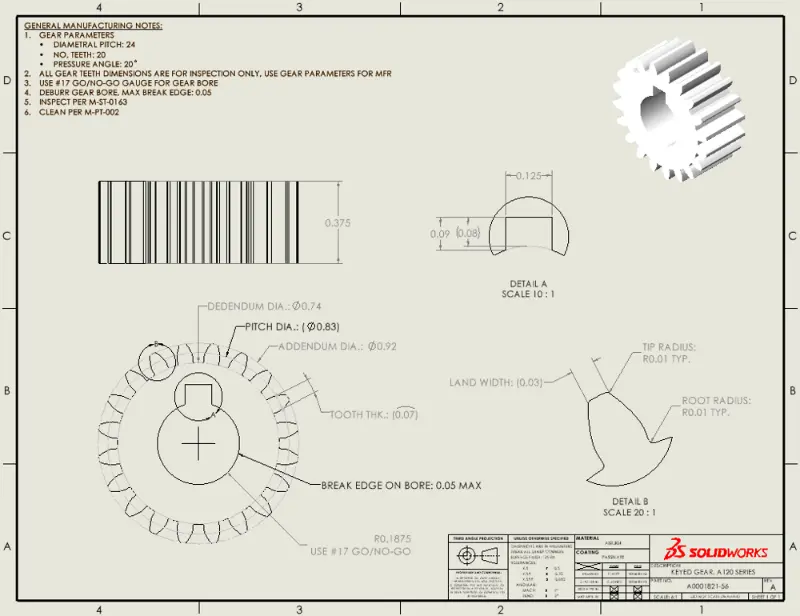

   包含完整制造注释和公差要求的 SOLIDWORKS 齿轮工程图


1-建立规范高效的工程图模板

实现工程图自动化的基础在于创建定义完善的工程图模板。许多用户习惯从空白模板或默认模板创建工程图，每次都需要手动修改文档属性、调整视图比例、配置标题栏信息及公差设置。这种方式效率低下且容易引入不一致与错误。

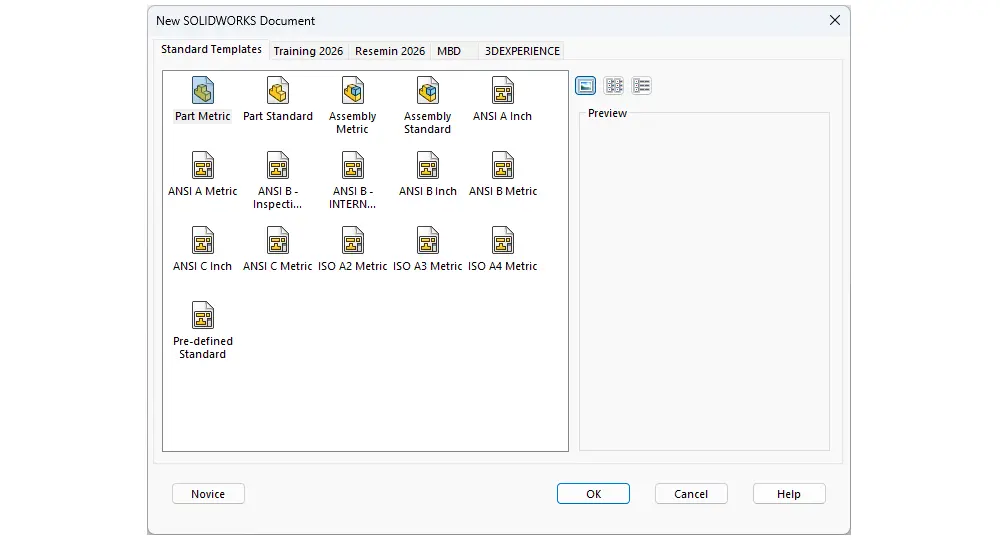

   新建 SOLIDWORKS 文档对话框与自定义工程图模板


通过预先配置符合公司标准的工程图模板与图纸格式，可以自动加载以下核心属性：

• 标准的图纸页尺寸（如 A4、A3、A2 等）与投影视角设置。
• 符合国家标准（如 GB/ANSI/ISO）的标注样式与字体规范。
• 包含公差说明、保密声明及通用技术要求的标准标题栏。
• 自动关联自定义属性（如图号、设计者、日期、零件材质与版本号）。

•

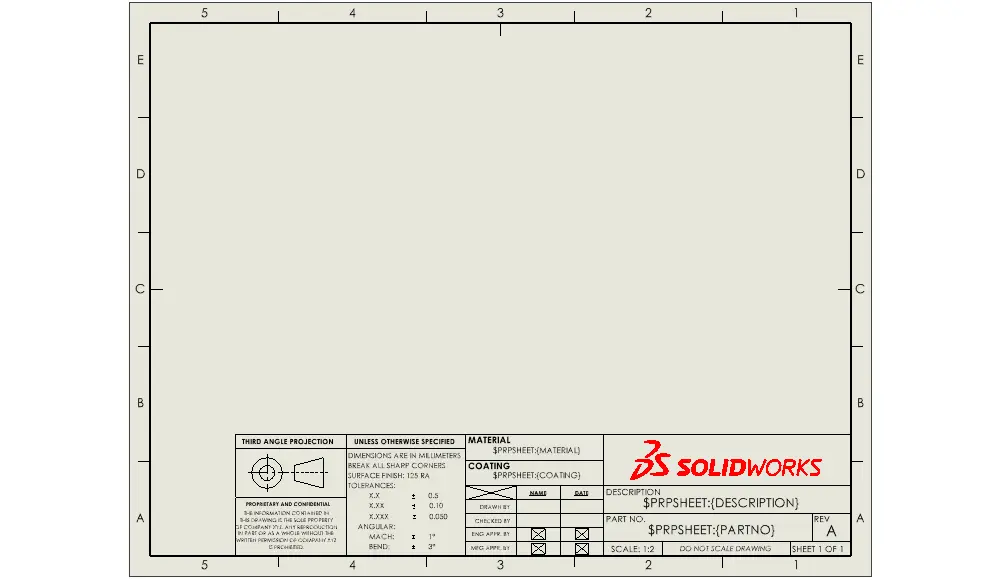

     配置有标准标题栏与属性关联的工程图图纸格式


2-在模板中应用预定义视图

在工程图模板中添加预定义视图，是进一步提升出图效率的利器。通过预定义视图工具，可以在模板中预先放置主视图、俯视图、左视图或等轴测视图占位符。

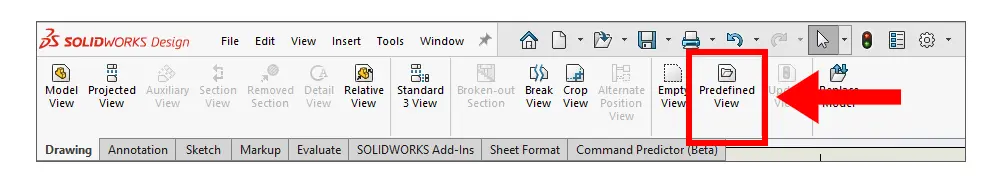

   SOLIDWORKS 工程图工具栏上的预定义视图命令


当使用包含预定义视图的模板新建工程图并载入模型时，SOLIDWORKS 会自动根据占位符将三维模型的对应视角生成并排列在图纸上。

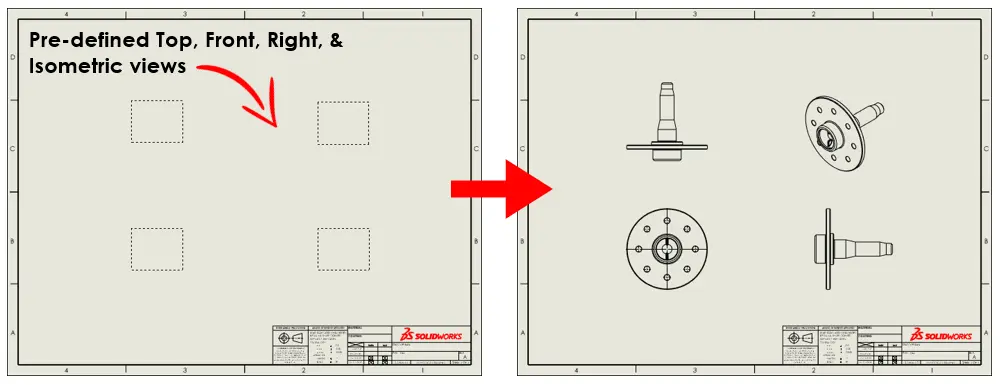

   预定义视图自动加载轮毂模型的三视图及等轴测图


此外，还可以在预定义视图属性中勾选自动导入模型标注，使尺寸与注解随视图同步生成。

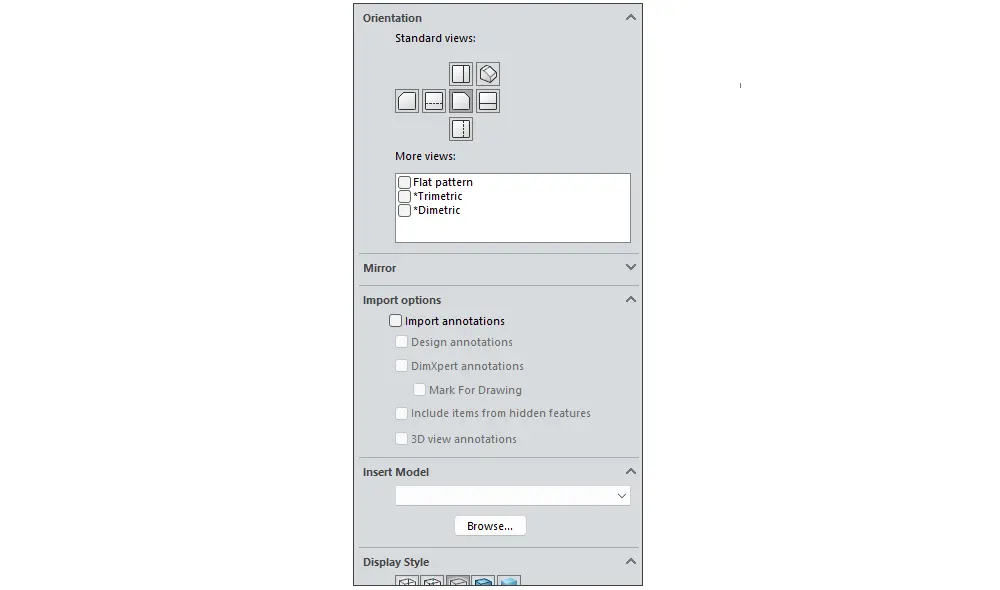

   预定义视图属性管理器中的标注导入设置

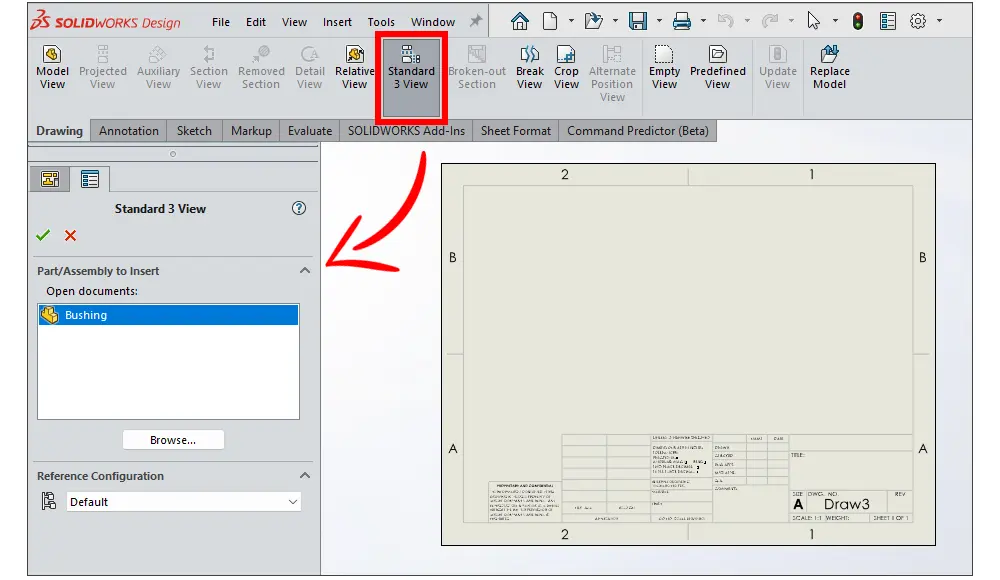

   标准三视图工具自动插入正视、俯视与右视图


3-使用自动生成工程图功能

对于寻求更高级自动化的团队，SOLIDWORKS 云端服务提供了自动生成工程图功能。该工具能够智能分析模型的几何特征，自动选择最佳视图组合并排列出图。

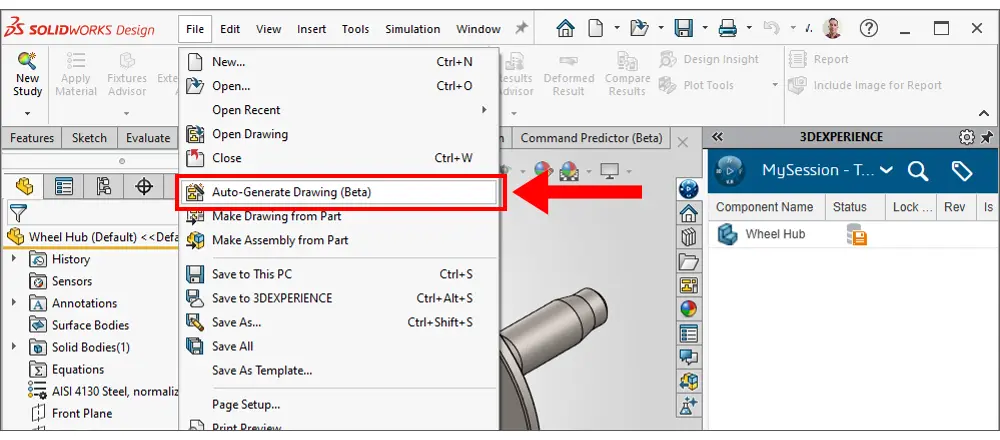

   SOLIDWORKS 文件菜单中的自动生成工程图命令


自动生成工程图功能能够为零件或装配体一键生成基础视图布局与核心尺寸标注，大幅削减手动搭设视图的前置工作。

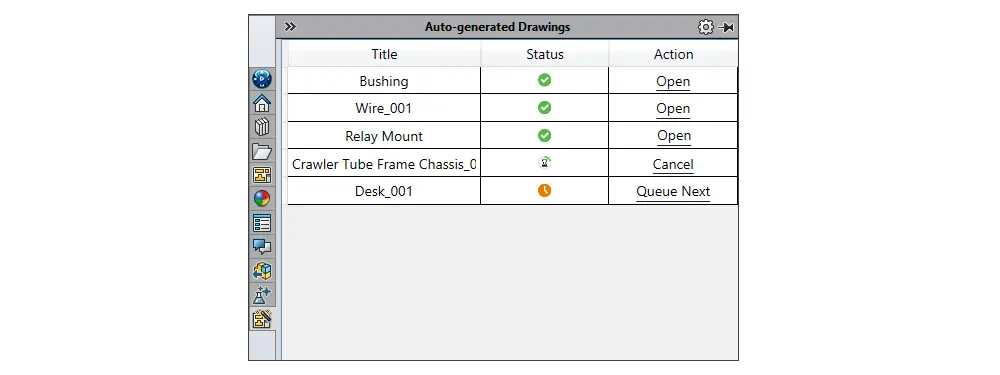

   自动生成工程图批量处理队列状态窗口


4-借助 AI 助手实现自然语言智能出图

通过集成的 AI 工程助手 LEO，工程师可以直接在任务窗格中使用自然语言指令完成工程图生成。

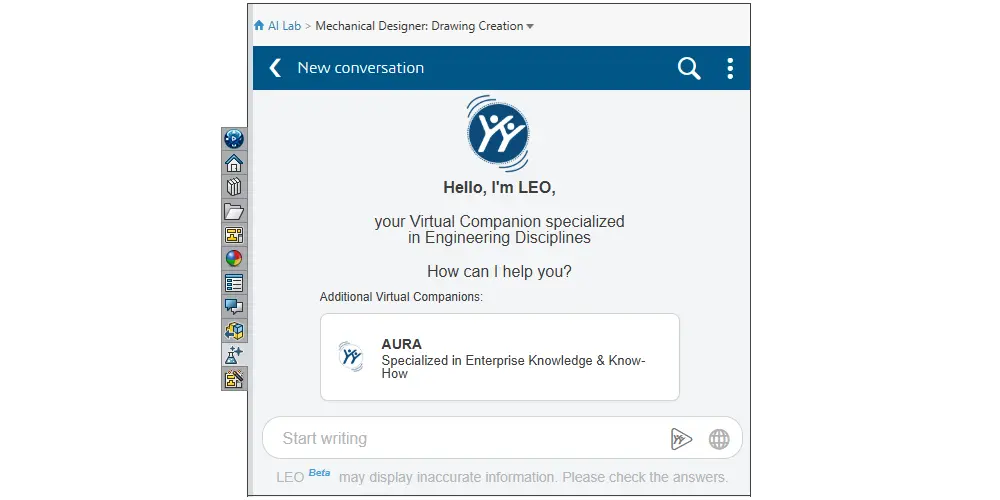

   任务窗格中的 SOLIDWORKS AI 助手 LEO


LEO 专为工程设计领域训练，能够深度理解模型几何与出图逻辑。用户只需输入类似以下指令：

典型 AI 出图提示词示例：

• 示例 1：为当前零件生成一张制造工程图，包含主视图、俯视图、左视图及等轴测视图，使用 ISO A4 标准模板并直接导入模型标注。
• 示例 2：基于默认模板创建工程图，以正面为主视图，生成左右剖面视图，并自动插入修订表与 BOM 物料清单。
•
•

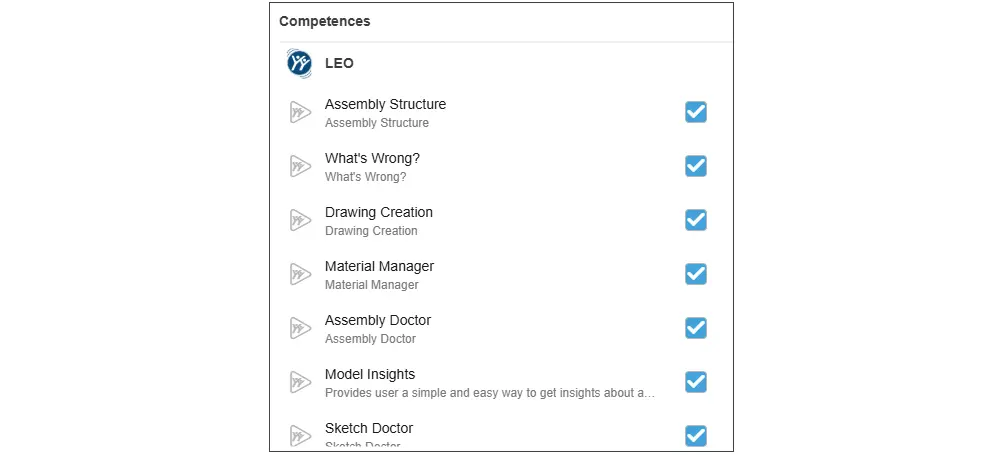

     LEO AI 助手的工程图生成与模型深度能力项

•
•

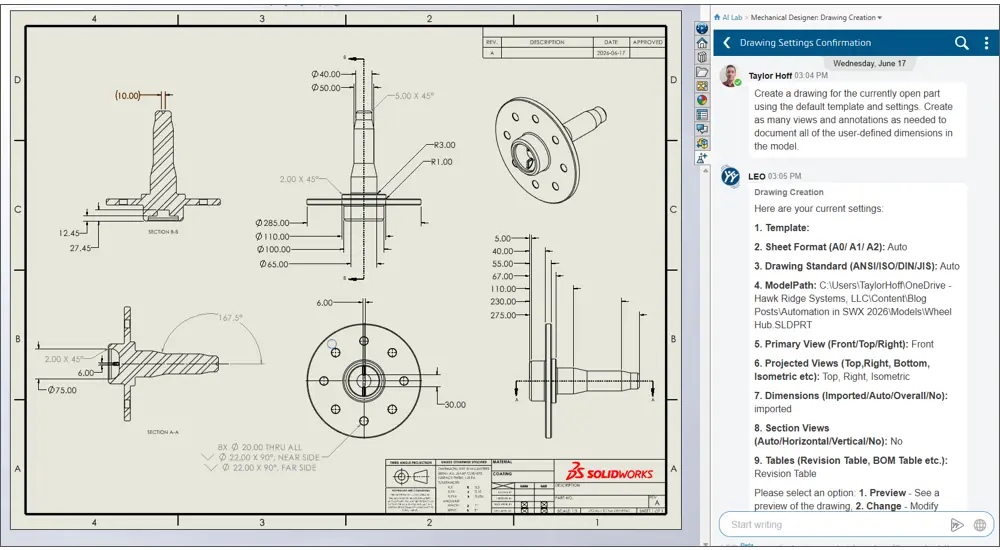

     由自然语言提示词驱动 LEO 自动生成的制造工程图


5-快捷导入与批量自动化工具

模型项目导入与注解视图

利用模型项目工具，可以将三维模型中定义的草图尺寸、孔标注、公差及表面粗糙度符号直接抓取到二维工程图中。

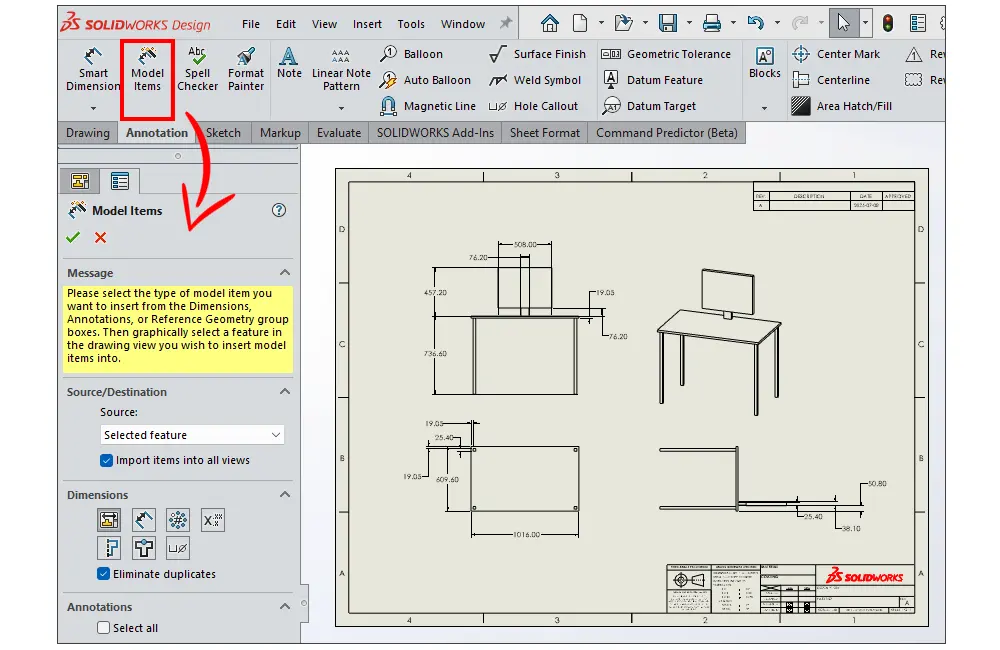

   利用模型项目工具自动导入尺寸与三维注解

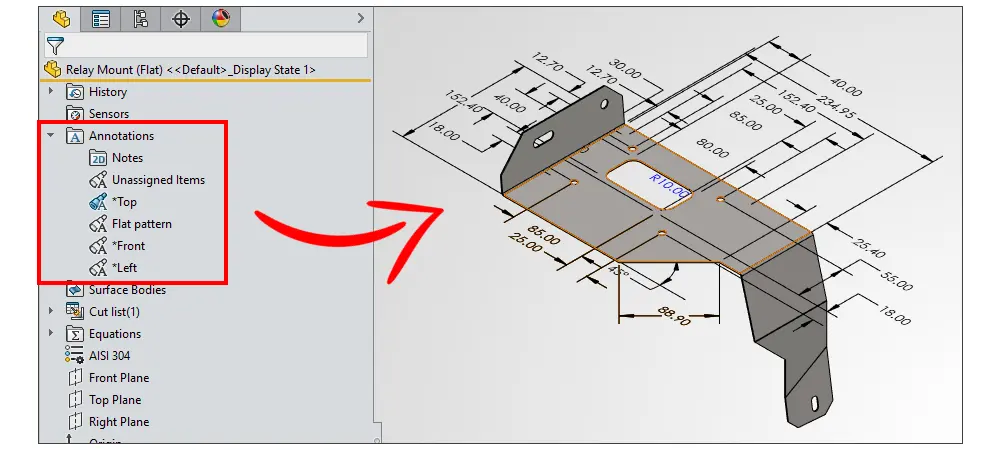

   特征树中的注解视图管理与三维尺寸分类


任务计划程序批处理出图

使用 Task Scheduler（任务计划程序），可以利用下班时间或闲置阶段设置定时批处理任务，为整个文件夹内的所有模型自动生成工程图。

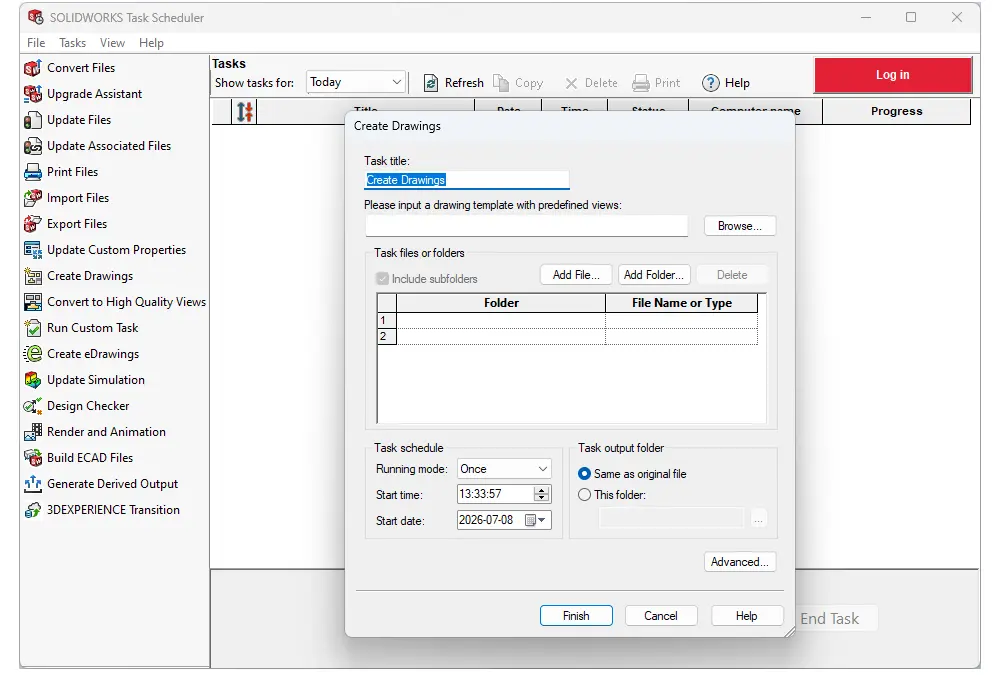

   SOLIDWORKS 任务计划程序中的批量自动出图任务设置


VBA 宏与 API 二次开发

通过录制 VBA 宏或编写基于 SOLIDWORKS API 的 C#/Python 脚本，可以实现高度定制化的企业级出图流程。

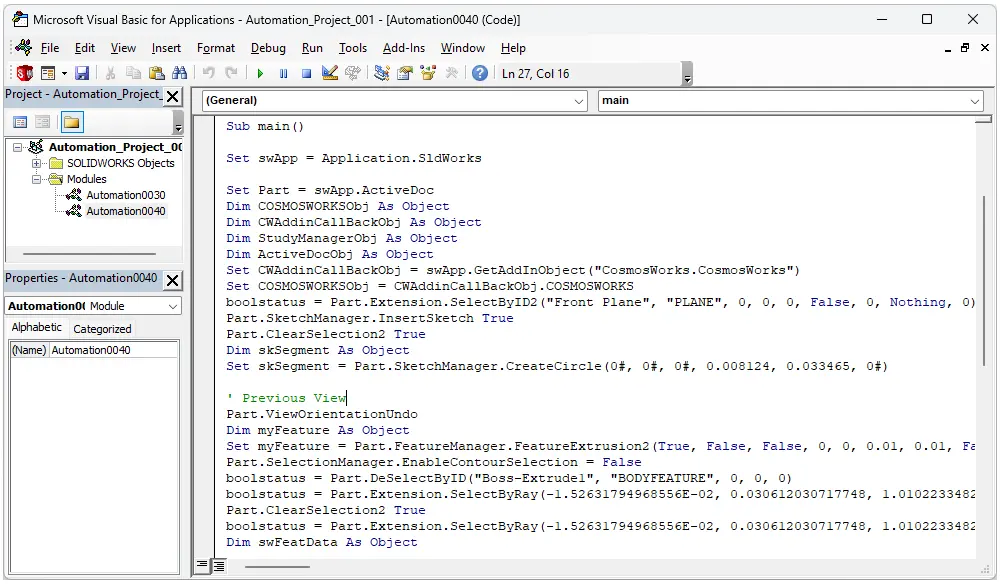

   SOLIDWORKS API 与 VBA 宏自动出图代码编辑器

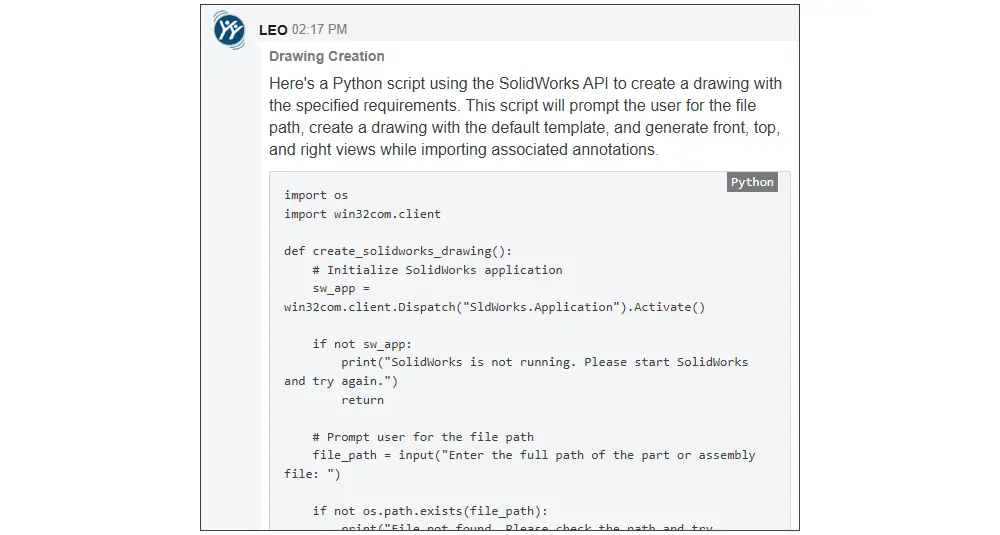

   AI 助手生成的 Python API 工程图控制脚本


6--工程图自动化推荐落地工作流

   从草图、三维模型到自动化工程图的完整设计工作流


1. 构建符合企业标准的工程图模板，固化标题栏与文档属性。
2. 在模板中加入预定义视图，完成基础视角布局。
3. 结合自动出图命令或 AI 助手自动生成第一版图纸草案。
4. 通过模型项目与注解视图批量载入尺寸与标注。
5. 由工程师进行最终校验与细节微调，确保图纸符合制造规范。

开启 SOLIDWORKS 自动化设计与出图之旅

工程图自动化并非取代工程师的专业判断，而是通过消除重复劳动，让设计人员专注于核心的技术攻关与产品创新。
