如何将 SOLIDWORKS 工程图导出为 DXF/DWG 格式

最常用的转换之一是将 SOLIDWORKS 工程图导出为 DXF 或 DWG 格式，以便在二维 CAD 软件包中打开。SOLIDWORKS 支持格式转换，使其能够与其他常用 CAD 平台进行交互和数据交换。

各个组织会使用多种CAD工具来完成不同的任务，通常会选择最适合当前任务的工具。最重要的是，所有工具都能相互兼容，支持文件在不同工具之间无缝传输，避免重复工作。

为什么要将 SOLIDWORKS 工程图导出为 DXF 或 DWG 格式？

DXF 和 DWG 是工程领域最常用的文件格式。因此，能够以通用格式与其他 CAD 系统进行通信，可以将协作范围扩展到组织之外。

SOLIDWORKS 如何导出 2D 数据

SOLIDWORKS 提供多种导出选项，可与各行业常用的 CAD 格式兼容。导出时，可以选择 CAD 数据的转换方式。

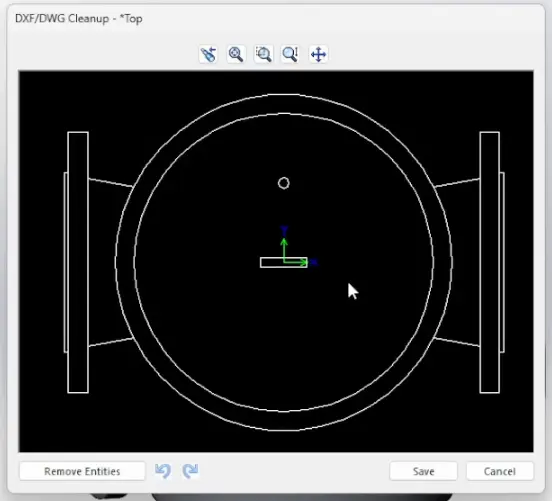

   从 SOLIDWORKS 导出 DXF 文件


SOLIDWORKS DXF/DWG 导出文件可以包含模型几何体、折弯线和草图，并可转换为标准的 AutoCAD 格式或其他任何自定义格式。此外，还可以调整比例，以便针对下游应用程序进行更精细的导出。

如何将 SOLIDWORKS 工程图另存为 DXF/DWG 格式

要将 SOLIDWORKS 工程图另存为 DXF/DWG 文件，请按照以下步骤操作：

1. 打开 SOLIDWORKS 工程图。
2. 导航至“文件”>“另存为”。
3. 在文件格式下拉菜单中，选择 DXF 或 DWG。
4. 您也可以选择“高级选项”来访问其他导出设置。
5. 点击保存。

2D CAD导出选项

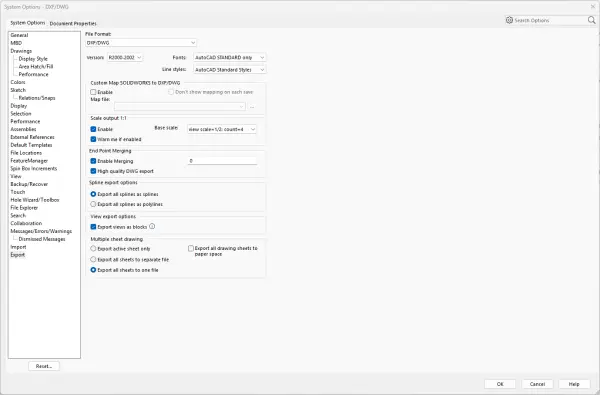

导出 SOLIDWORKS 工程图时，您还可以使用其他选项来微调最终导出效果。这些选项位于 SOLIDWORKS 系统选项的“导出”部分。

   将SOLIDWORKS工程图导出为DXF格式的其他设置


> 版本：选择您希望 DWG 或 DXF 文件格式的版本。

> 字体和线条样式：在 SOLIDWORKS 线条字体和内置线条类型之间切换。

> 比例输出：根据图纸上各种绘图视图比例，选择用于几何体 1:1 比例输出的基准。

> 端点合并和高质量 DWG 导出：清理并消除线端点之间的间隙，使其小于指定的公差。

> 高质量 DWG 导出：创建更高质量的 DXF 文件。选择此选项可能会增加导出时间。

> 样条曲线导出选项：在 DraftSight 和 AutoCAD 等 2D 绘图应用程序中将样条曲线显示为折线。

> 将视图导出为块：将绘图视图中的几何图形导出为块。这可以节省接收者处理导出文件的时间，因为它会将每个视图的线条组织在一起并分组，以便于编辑。
