kisssoft 怎么导出 solidworks，inventor和proe格式？

KISSsoft 图形输出功能可以绘制计算出的齿轮 2D 平面图、 3D 立体模型。
由于 KISSsoft 并非专业的图形设计软件， 因此 2D平面图、 3D 立体模型均可以转换到其它 CAD 软件所需的数据格式， 如： DXF、 Xt、 UG、PROE、 Solidwoks、 Catia 等。


2D 导dxf

2D 几何功能可生成齿轮齿形， 啮合图、 装配图、 刀具图， 其中刀具图数据来源于设计齿轮时所选择的刀具， 如： 标准齿条、 插齿刀、 滚刀等， 如图 4.34 所示。

图 4.34.png

3D 导step

3D 几何功能可查看齿轮的 3D 格式的啮合图、 单个齿轮图， 也可以模型进行 xt、 xb 的通用数据的转换， 但不能转换为 UG、 PROE、 Solidwoks 等主流软件的格式， 否则需要应用3D 输出功能。 对如图 4.35、 4.36 所示。

图 4.35.png

图 4.36.png

3D输出Solidwoks功能

3D 输出功能可查看齿轮的 3D 格式的啮合图、 单个齿轮图， 也可以模型进行 UG(NX)、PROE、 Solidwoks、 SolidEdge 等主流软件的格式转换。 注意：

• 软件必须安装了所需格式的转换器。

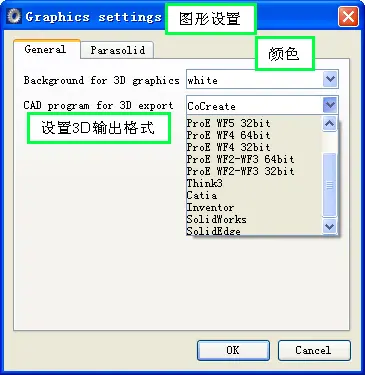

• 图形设置对话框提前设置了所需的格式类型（Setting 内）， 如图 4.37 所示。

图 4.37-1.png

图 4.37-2.png

关于软件安装了所需格式的转换器。

一般安装时，都是按照网上的教程，勾选了两项kisssoft和kisssys。

如果想导出solidworks，结果出现这个情况


解决办法：

找到安装包，再安装一次。勾选solid works和inventor就可以了。



• 本人测试 solidworks，inventor都可用， 不限制版本。亲测有效
