SOLIDWORKS输出中间格式时坐标调整技巧

平时工作过程中,因为工作需要经常要将我们的文件输出成中间格式交给其他人员,但是因为实际应用可能对数据的坐标有一定要求,那么就需要进行文件坐标的更改。

我们可以利用SOLIDWORKS中新建坐标系,输出的进行坐标选择的方式进行坐标的更改。

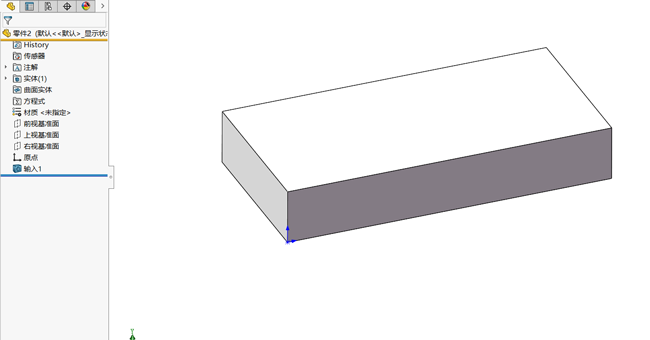

一、 创建一个模型,并再次添加一个新的坐标系

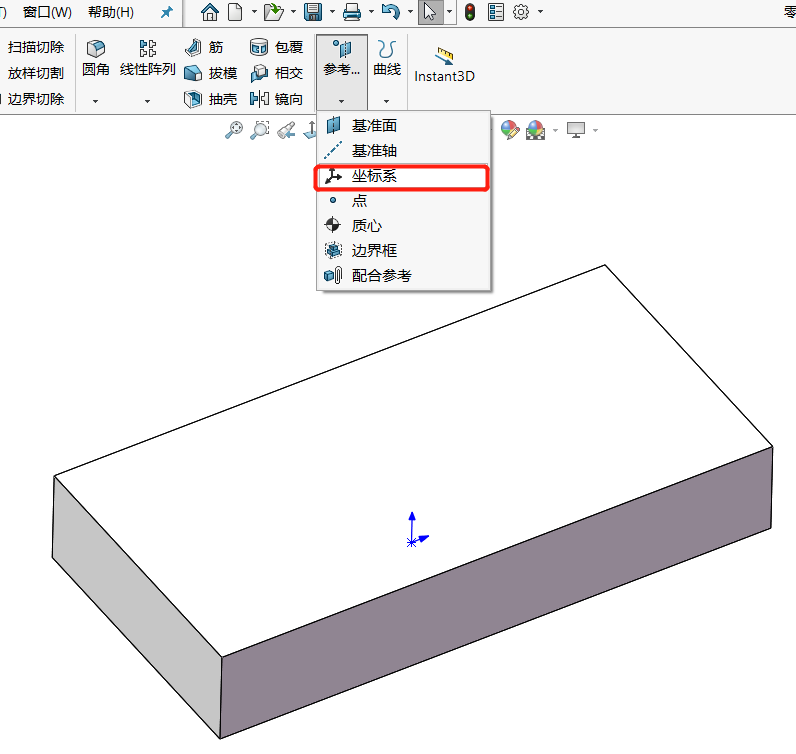

1. 在特征栏——参考几何体下拉选择坐标系;

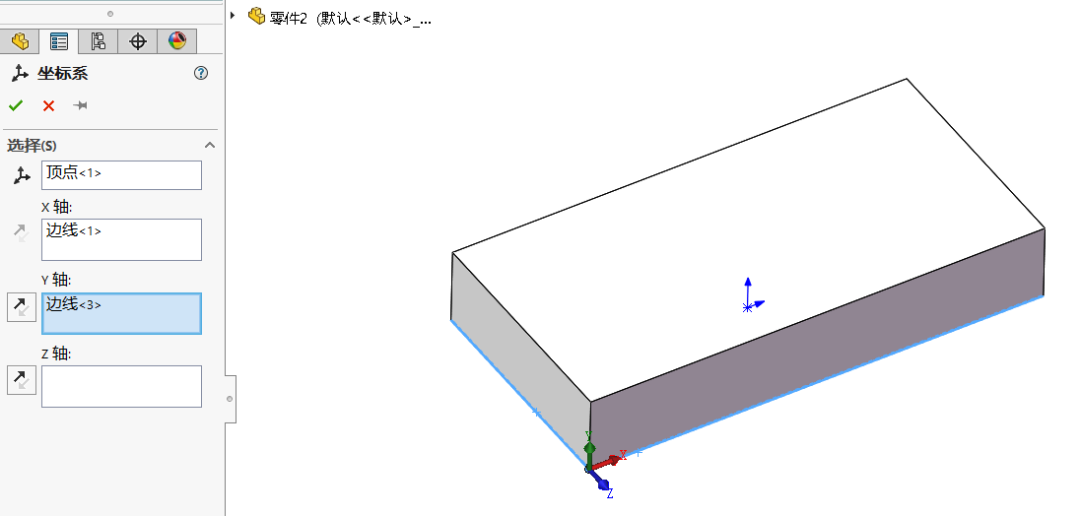

2. 重新设置添加一个新的坐标系,确定。





二、 以新坐标输出



1、 另存零件,格式选择为stp格式。

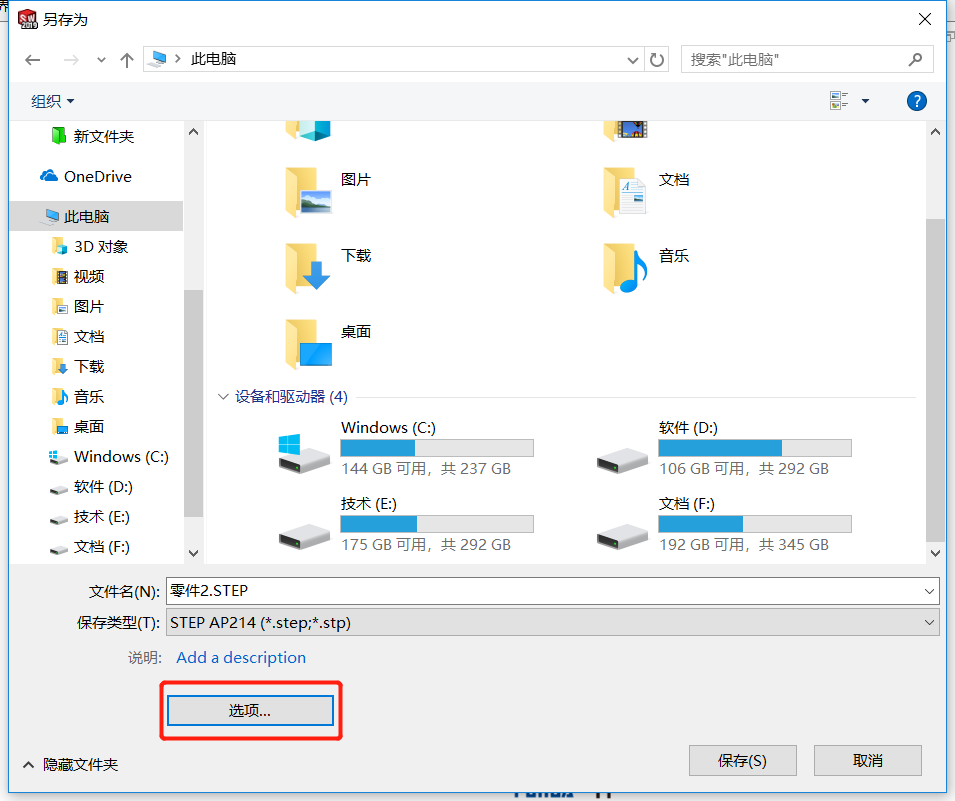

2、 选择选项设置。

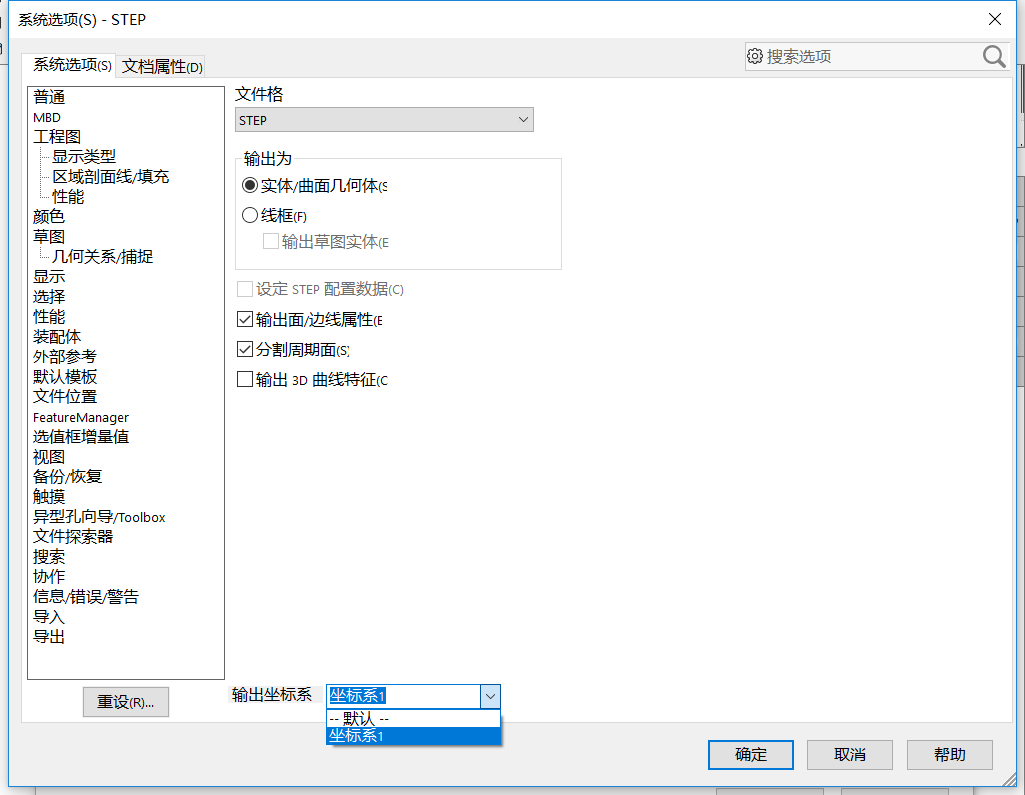

3、 在下方坐标系选择新建的坐标,然后确定保存。
