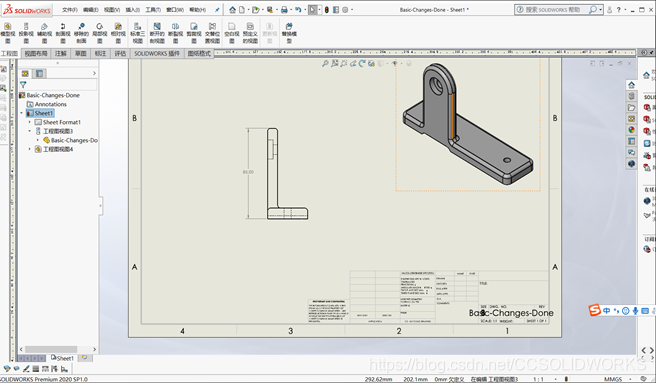

在进行射线半标注之前,我们要有一个工程图素材,对工程图中某个视图的一边进行尺寸标注,此时显示的尺寸标注是全尺寸标注,如图所示

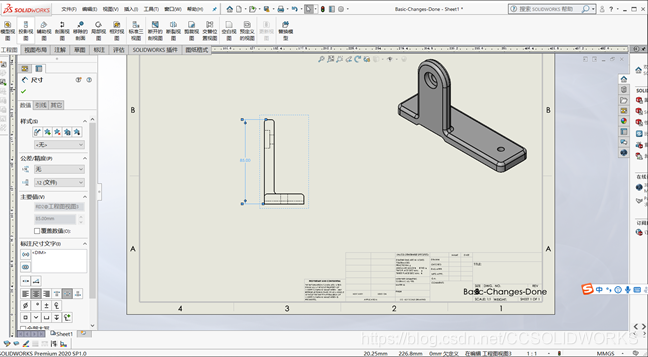

移动鼠标使光标指向该尺寸,点左键选定该尺寸,此时尺寸颜色由灰色变为蓝色,如图所示

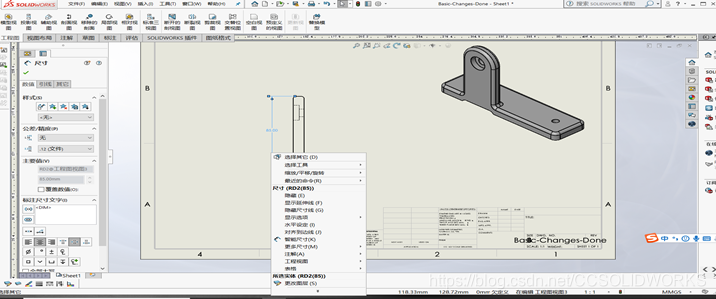

移动鼠标到尺寸下方的延伸线单击右键出现如图所示选项栏
在选项栏中选择隐藏延伸线,具体效果如图所示

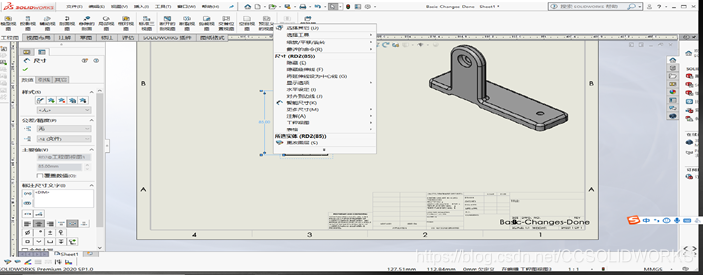

移动鼠标到尺寸线单击右键出现如图所示选项栏

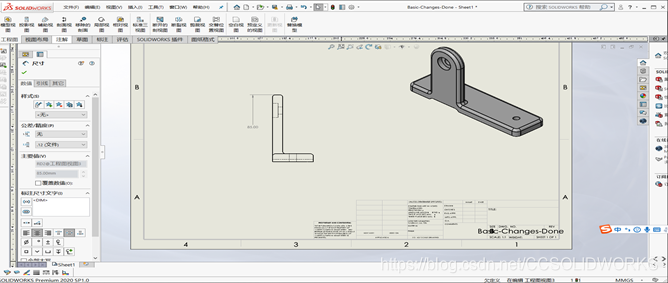

在选项栏中选择隐藏尺寸线,具体效果如图所示
综上所述,我们的工程图射线半标志就完成了。
