SolidWorks学习心得与记录

一、制作一个零件

1.关于基准面

进行草图绘制时，需要先选定基准面。

绘制的图形是在所选基准面上呈现的，所以当你想在（除前、上、右视基准面以外的）其他位置构建草图时，就需要自己先去添加基准面。

a. 如何添加基准面？

图片: 请添加图片描述

再在基准面页面选择参考即完成建立基准面操作。

b.左栏点中基准面 弹出小窗可选择 正视于，方便画图

2.智能尺寸

在绘制图形时，可以使用智能尺寸进行长度约束。

3.调整点和点/点和线/线和线关系

按住ctrl键，选中要调整的对象，在左侧弹出的栏里选择关系（重合、平行、垂直…）即可。

4.等距实体

用来生成选中对象设定距离的实体

画相同趋势的线条时，可以使用

5.让两个图形对称

a.画一条直线–设为构造线、调整为竖直或水平（相当于对称轴）— ctrl选中三者—左栏选择对称

~不同图形可选其中心点进行对称

b.画一个图，一条直线作对称轴，直接使用顶栏中的“镜向实体”可生成一样的图形

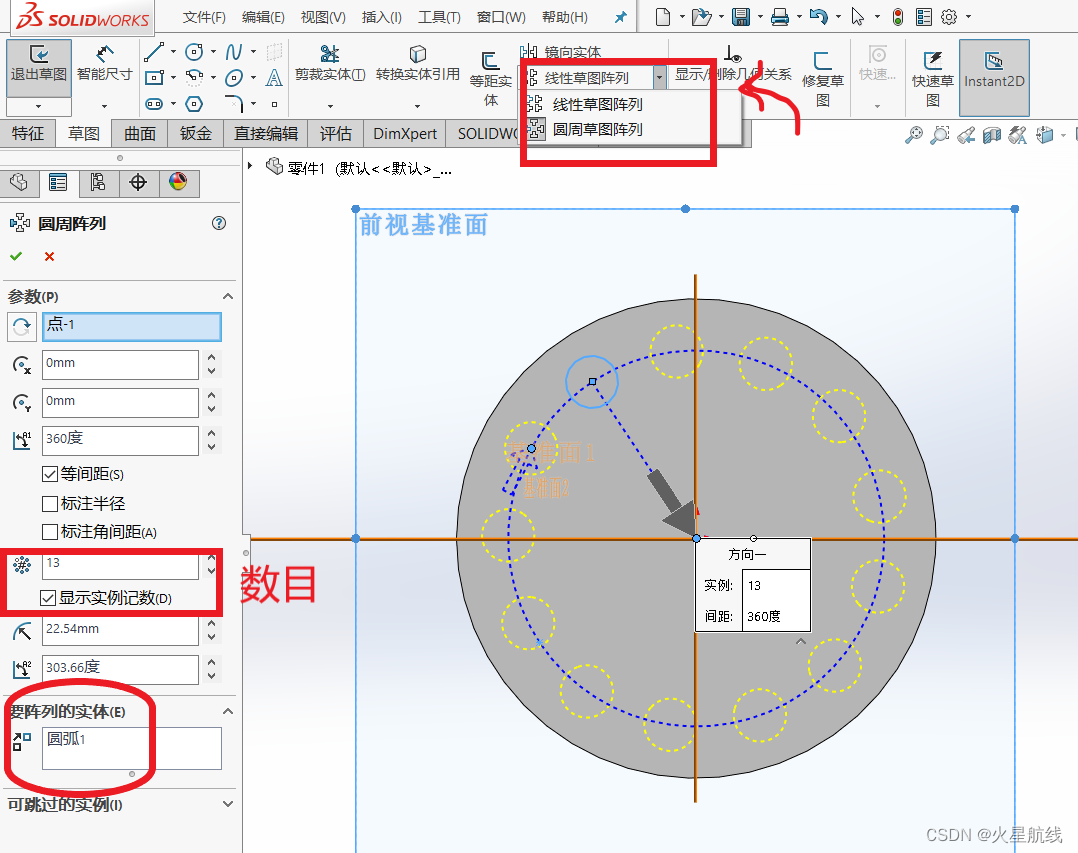

6.阵列的使用（针对有序多个相同图形）

顶栏选项“线性草图阵列”（还有圆周阵列）

在进行绘制多个有序相同图形时，可以先画其中一个（或者能够反映排列关系的几个），然后进行阵列操作。

（提醒：ctrl C、V在这个软件也是可以复制粘贴的）
请添加图片描述

7.撤消上一步的操作

默认快捷键ctrl+z，不对的话可以在自定义那里搜一下对应快捷键

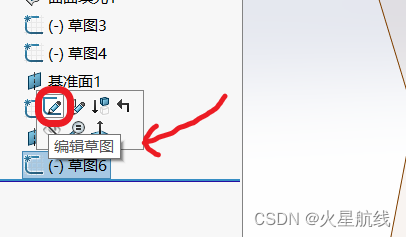

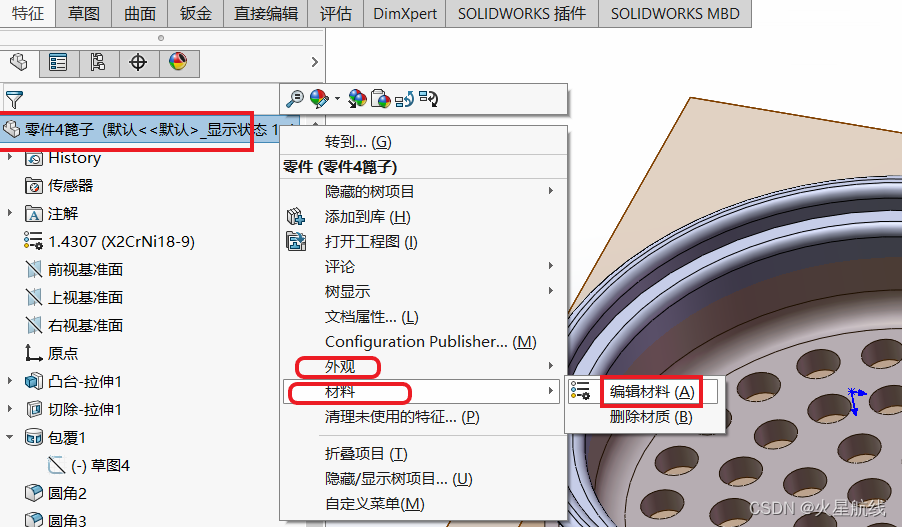

8.对已退出的草图再编辑

eg：将光标指向左栏（设计树）的“草图6” 点击，在出现的小窗里点第一个即可再编辑。鼠标右击也可以出现
请添加图片描述

··3D特征部分··

1.拉伸、旋转凸台和拉伸切除

注意事项：图形需要是封闭的。

2.扫描、放样凸台

扫描：是将封闭图形（草图轮廓）和线条（路径）进行扫描，然后生成实体（有的也用到引导线）
注：封闭图形与线条需要有交点

我是在一个草图里画轮廓，另一个草图画路径

eg：下边的实体是通过一个圆作轮廓和一个半圆作路径扫描得来请添加图片描述放样：需要轮廓（两个及以上，可以是不同图形）和引导线

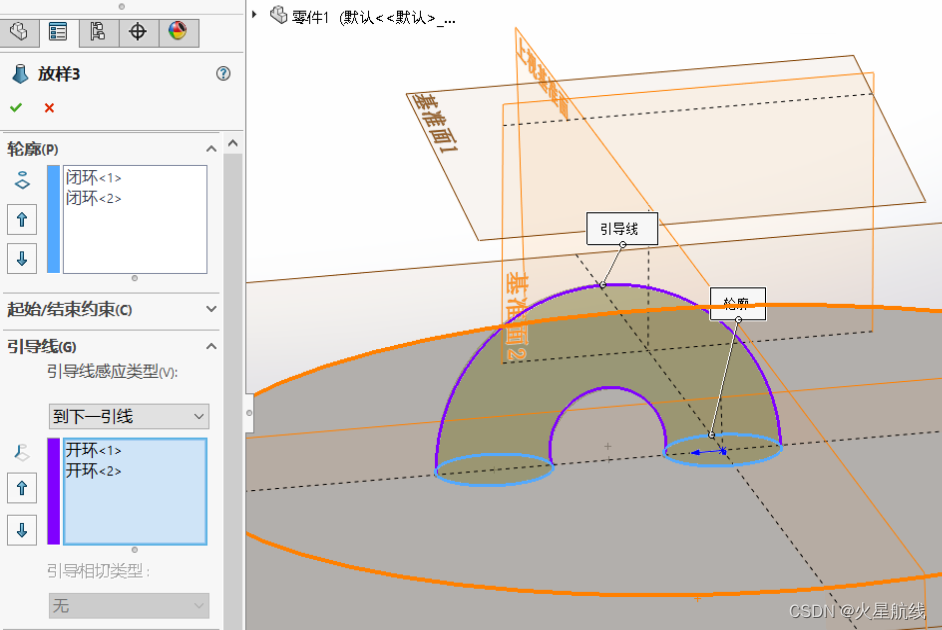

eg: 下方实体是两个圆作轮廓、两条半圆作引导线放样得来

~扫描和放样区别：

扫描使用单一轮廓截面，实体截面都是相同或相似的；

放样使用多个轮廓截面，每个截面可以是不同形状。

4.圆角/倒角

圆角是让棱变圆滑，倒角是让棱变平面

按照弹窗要求即可

5.阵列

对3D图形编辑仍需提前绘制好2D草图，再按需求进行阵列种类选择和使用
请添加图片描述

先在草图里使用线性/圆周阵列效果=在3维特征里后使用效果

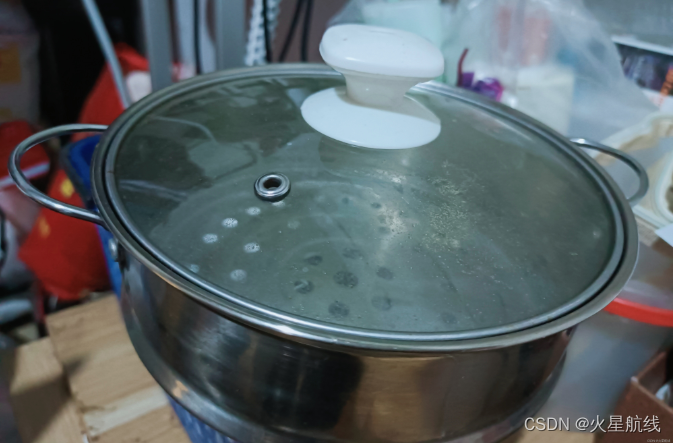

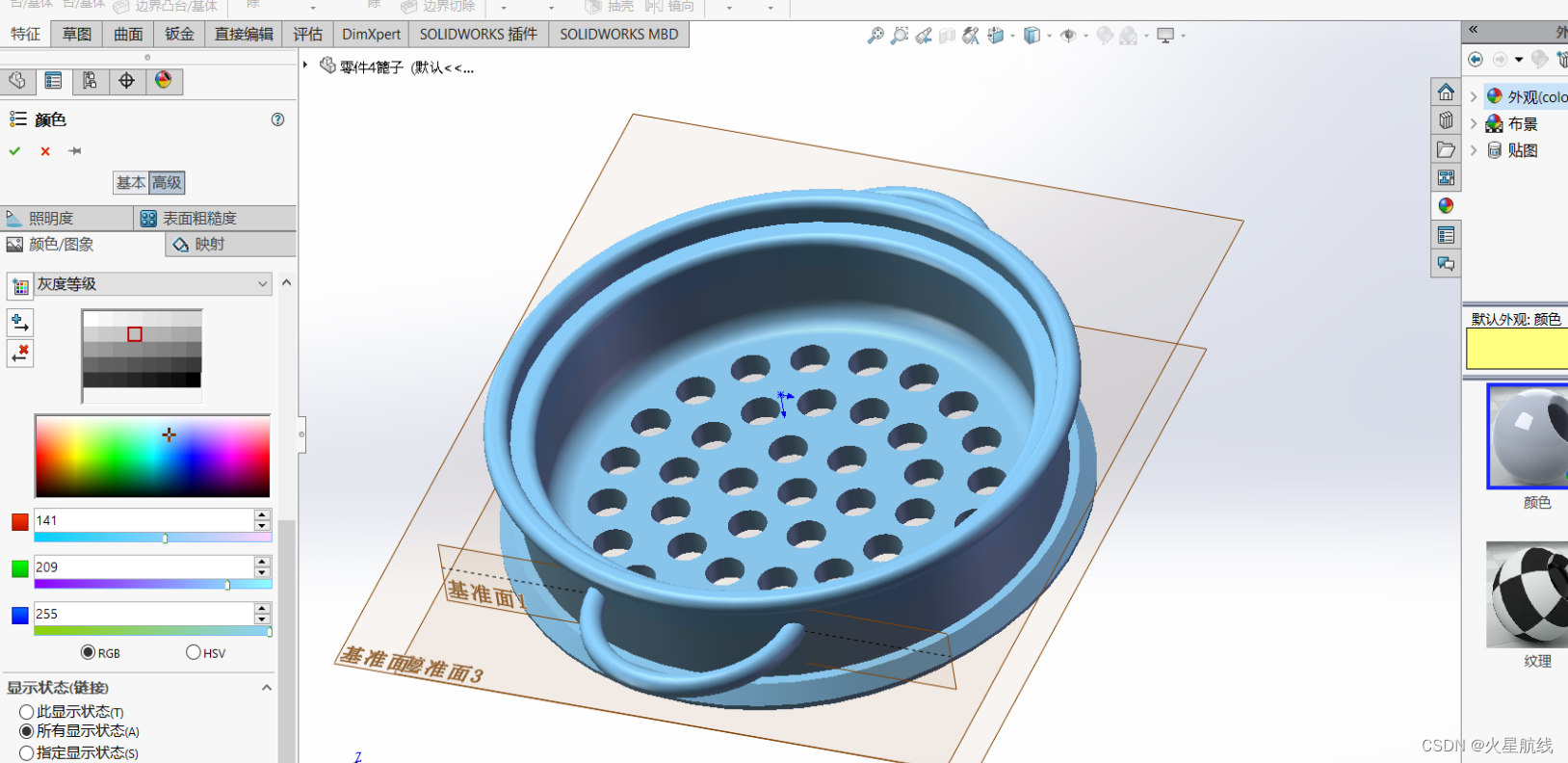

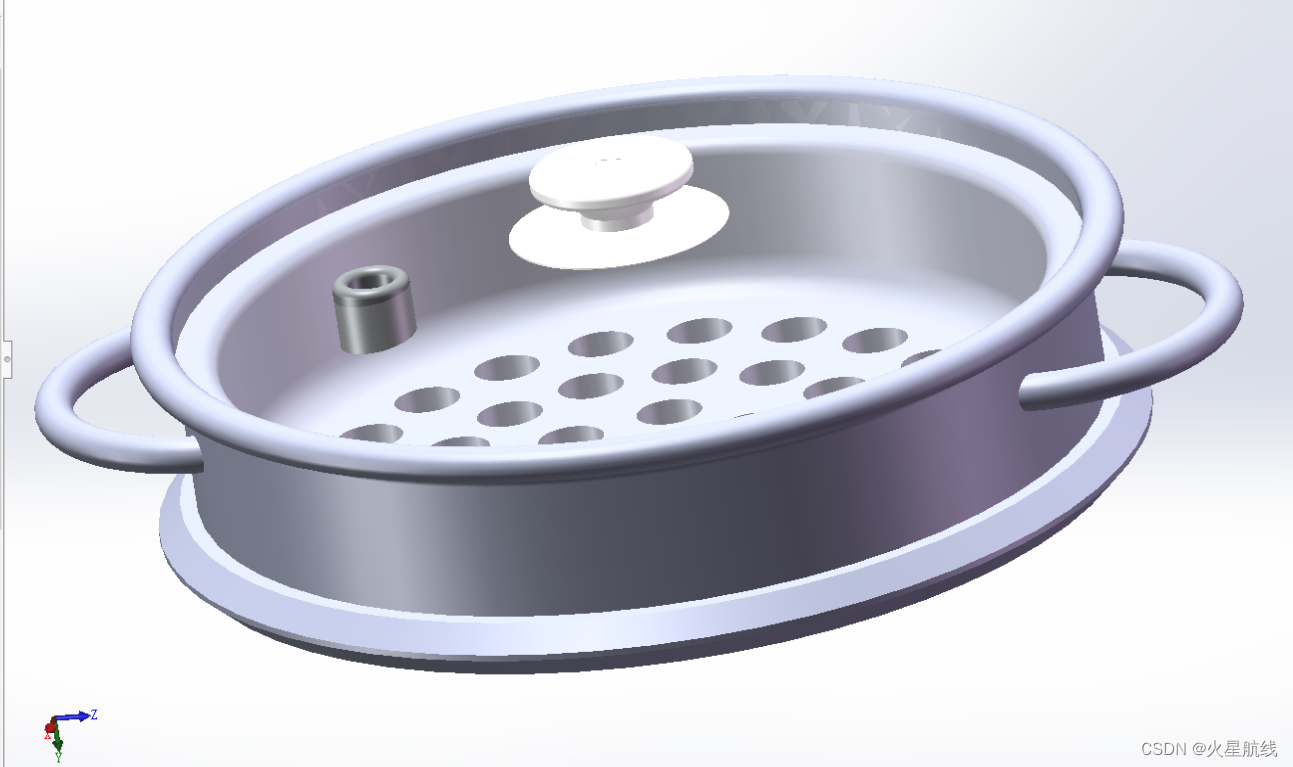

应用：我使用了填充阵列去制作通风孔

（需要先在草图里画个圆、还需要一个方向【可以是一条线也可以是一个基准面】；点击填充阵列后，依次选中、再选择生成源切即可）
请添加图片描述
