解决SolidWorks输出DXF图纸比例失调的妙招

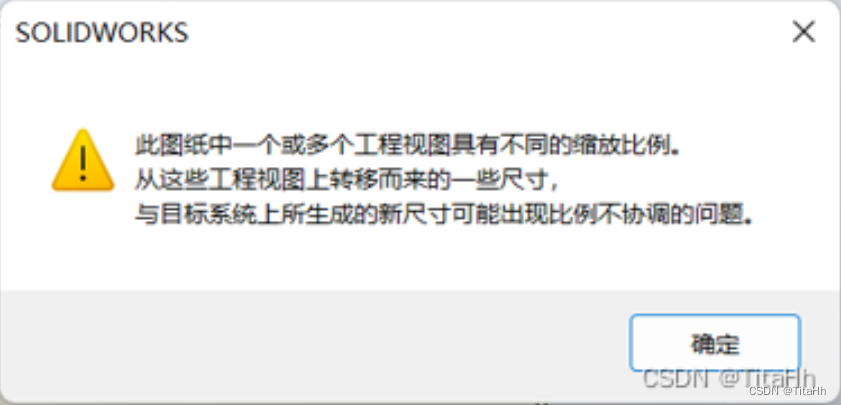

       我们设计的零件送加工时必须要使用SolidWorks生成工程图并导出为dxf格式的图纸给加工师傅作为参考，但是我们在导出dxf图纸时经常会出现如下提示：

       这样就会发现有时候导出的dxf图纸与SolidWorks工程图中设置的图纸比例不同。虽然在Auto CAD中可以对图纸进行缩放调整，但是在工作过程中经常会忽略这个比例问题，会造成比较大的麻烦，所以小编在这里分享一下解决这个问题的方法：

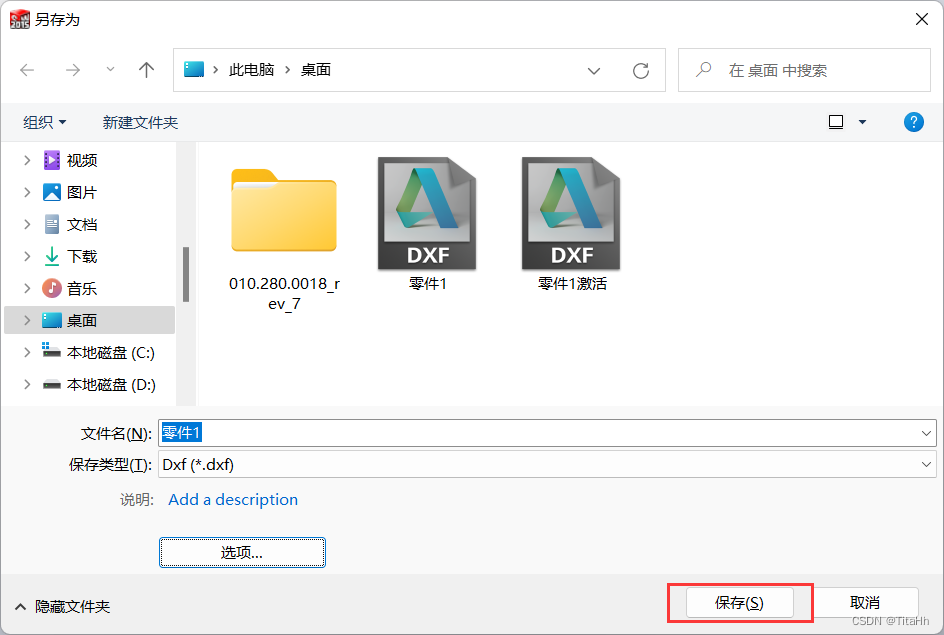

1.打开SolidWorks工程图，点击“另存为”。

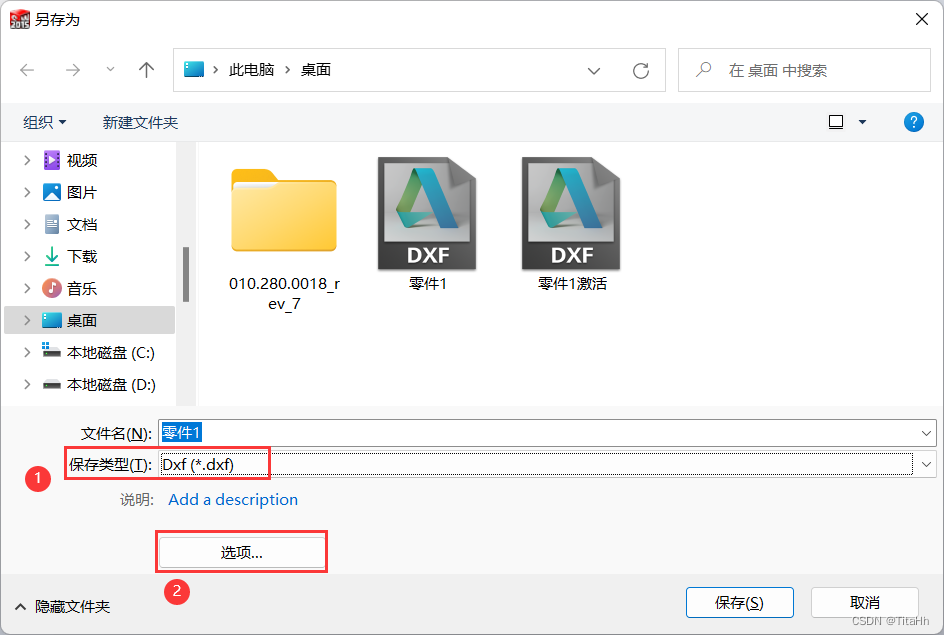

2.在弹出的对话框中，保存类型改为“Dxf（*.dxf）”，然后点击“选项”。

3.在弹出的对话框中激活“比例输出1：1”，基本比例也设置为1：1，然后点击“确定”。

4.然后再点击“保存”依然还会提示比例失调，但是图纸的输出比例并不会发生改变。而且激活1：1之后输出的dxf图纸比例都不会发生改变。
