将Max格式3D模型转换为Solidworks SLDPRT格式

1. 在3DMax软件打开需要转换的模型

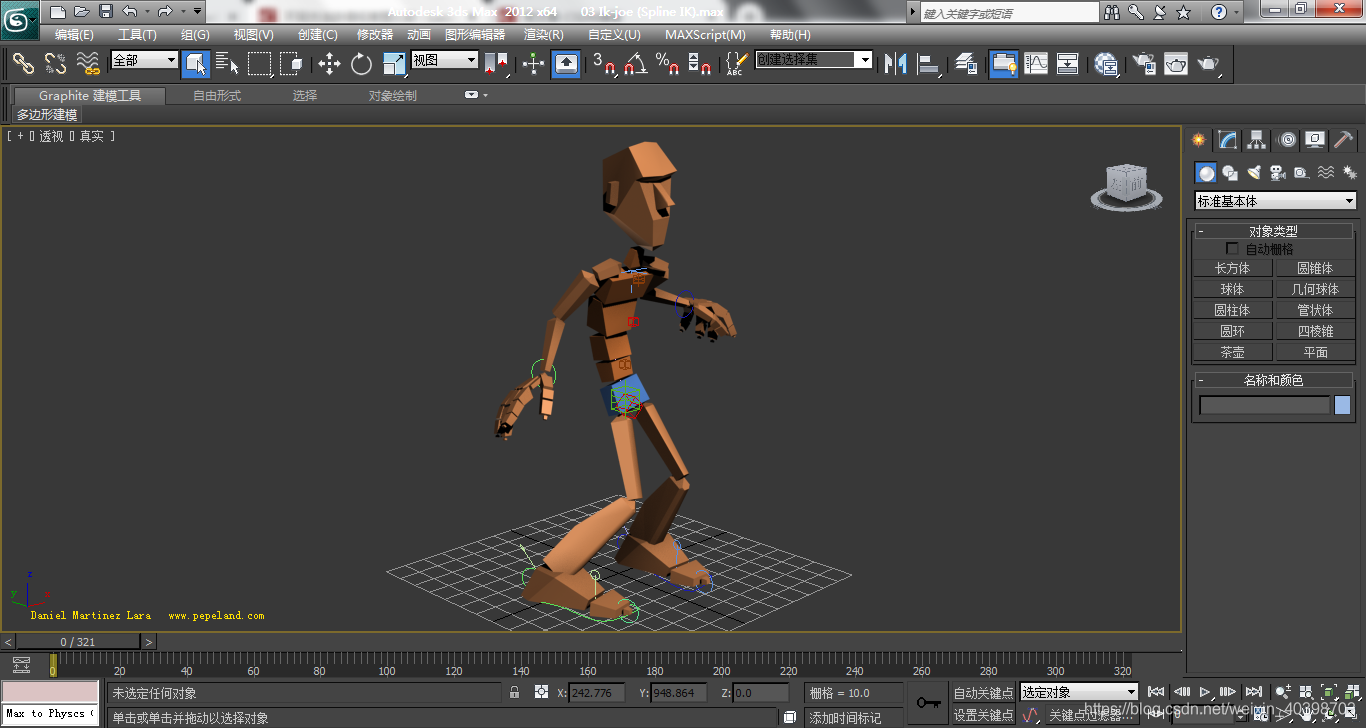

以3DMax自带的模型为例,max文件打开之后如下图所示。
在这里插入图片描述

2. 从3DMax软件导出STL模型文件

在3DMax中框选需要导出的模型,点击“文件>>导出”,如下图所示。
在这里插入图片描述

选择导出路径,输入导出的模型名称,并且选择保存类型为STL (*.STL),如下图所示。在这里插入图片描述

3. 利用SW软件打开STL模型文件

打开SW软件,点击“文件>>打开”,在弹出的选择框内,选择打开的文件类型为STL (*.STL),如下图所示。
在这里插入图片描述

此时选择框内会出现“选项”按钮,点击该按钮,在弹出窗口中选择输入选项为“曲面实体”,并且选择合适的长度单位,如下图所示。
在这里插入图片描述
在这里插入图片描述

SW软件经过一段时间的实体转换之后,打开的模型如下图所示。在这里插入图片描述

4. 保存SLDPRT模型文件

在SW软件点击“保存”按钮,即可将模型保存为SLDPRT文件,如下图所示。这种实体模型允许我们进行任何编辑操作,至此转换完成。
在这里插入图片描述
