SOLIDWORKS工程图转DWG乱码解决技巧

一、前言

SOLIDWORKS工程图已然成为我们日常工作中重要的使用模块。而作为工程数据传输数量庞大、流行程度最广的DWG格式是我们对外交接的主要媒介。

相信大家对使用SOLDIWORKS工程图另存为DWG格式的操作流程已非常的熟悉，但是，在导出DWG格式的过程中有没有遇到过问题呢？

接下来，我们来探讨一下，工程图转DWG格式所遇到的问题及其解决方案。

二、问题现象

1.问题现象以工程图注解和文字样式为“汉仪长仿宋体”为举例。

2.工程图显示效果如下图：

3.如上图，效果很明显，无论是图框还是注解文字都是没有问题的

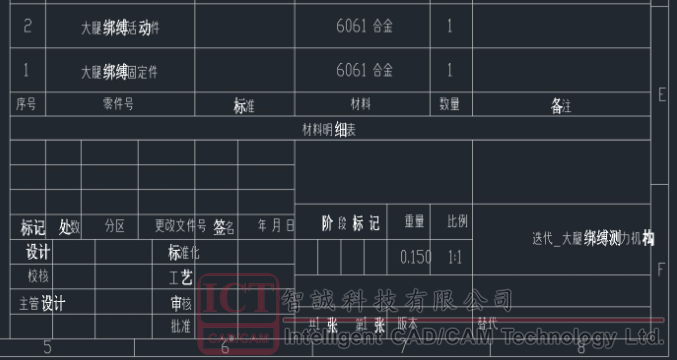

4.接下来，我们将SOLIDWORKS工程图另存为*.dwg格式，效果如下图：

5.如上图，可以看到，在导出*.dwg文件以后，注解文字会有大幅度的偏移，以及文字大小和样式出现了异常。

三、解决方案（一）

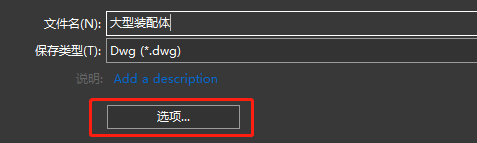

1.编辑好对应的工程图样式后，将其另存为*.dwg格式，选择【选项】

2.在选项-系统选项-导出-DXF/DWG的字体选项处选择【TrueType】，单击【确定】

3.回到导出界面，单击【保存】

4.从eDrawings等二维编辑或查看器中可用看到字体样式和大小问题得到了解决。

四、解决方案（二）

注：优先选择方案一，若使用方案一的操作流程以后依然无法解决问题，可尝试以下解决方案：

1.在Windows资源管理器中，找到SOLIDWOKRS安装目录下的data文件夹，如安装在C盘：

“C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\data”

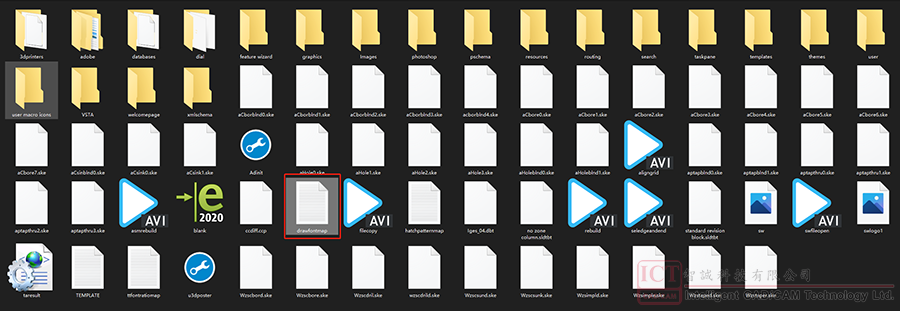

2.找到“drawfrontmap.txt”文件，使用记事本程序打开

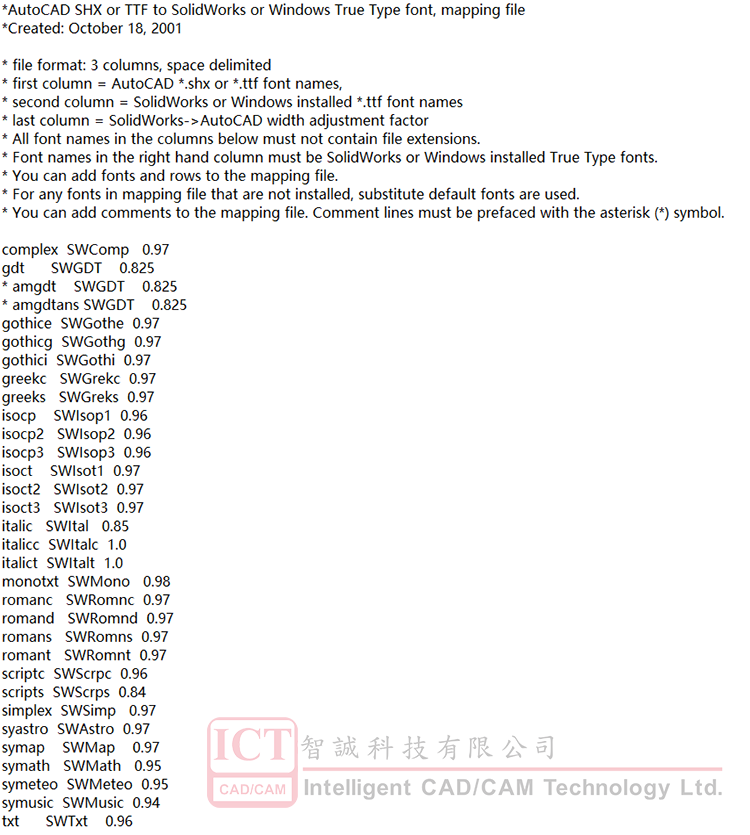

3.可以看到，一连串的代码。

解释以下每一列的含义：第一列为：AutoCAD标准格式，而第二列为：SOLIDWORKS字体格式，第三列则为SOLIDWORKS转换到AutoCAD格式缩放的比例

4.此时，在最末的一行，单击回车键，即另起一行

5.输入SOLIDWORKS转换到DWG的格式，例如：汉仪长仿宋体 汉仪长仿宋体 1.0

（注意空格）

6.保存文件

7.重新在SOLIDWORKS中另存为DWG格式，选择【选项】，选择【TrueType】

8.单击【保存】即可
