SOLIDWORKS多实体零件：如何单独出工程图？

在SOLIDWORKS中，零件文档可包含多个实体。

常见的SOLIDWORKS钣金有多实体零件，SOLIDWORKS焊件有多实体零件，有些情况下，我们还需要通过多实体来设计不同的零件。

我们都知道，SOLIDWORKS中工程图和零件都是一对一的，如果一个复杂的多实体零件，只用三视图有时候很难标注清楚设计信息。此时要给其中的某个实体单独出工程图，该如何处理呢？

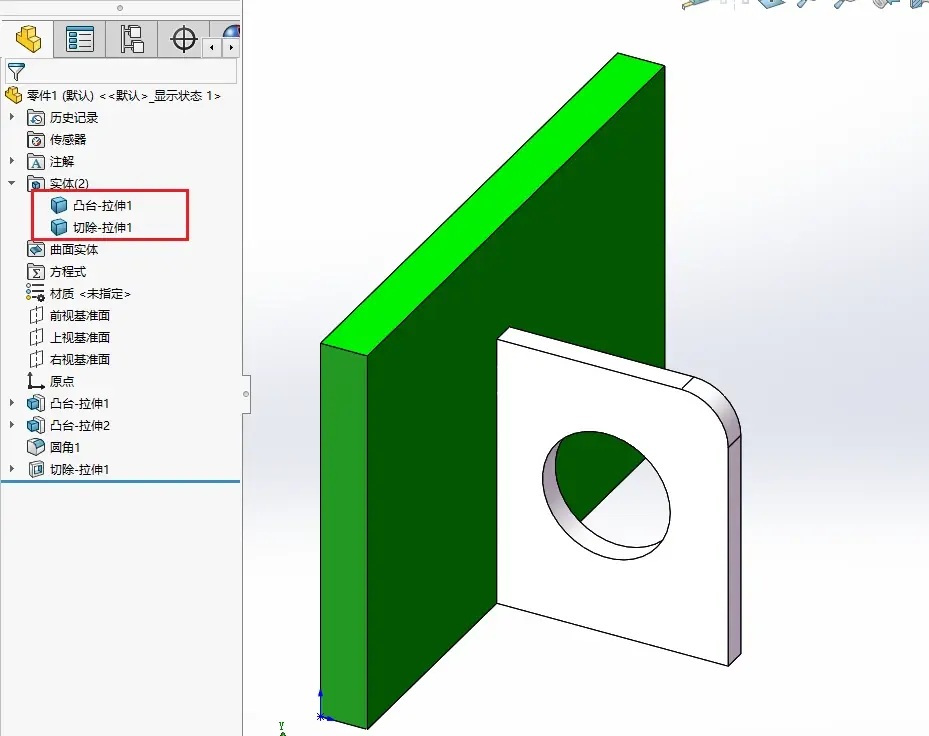

比如下图的零件，有两个实体

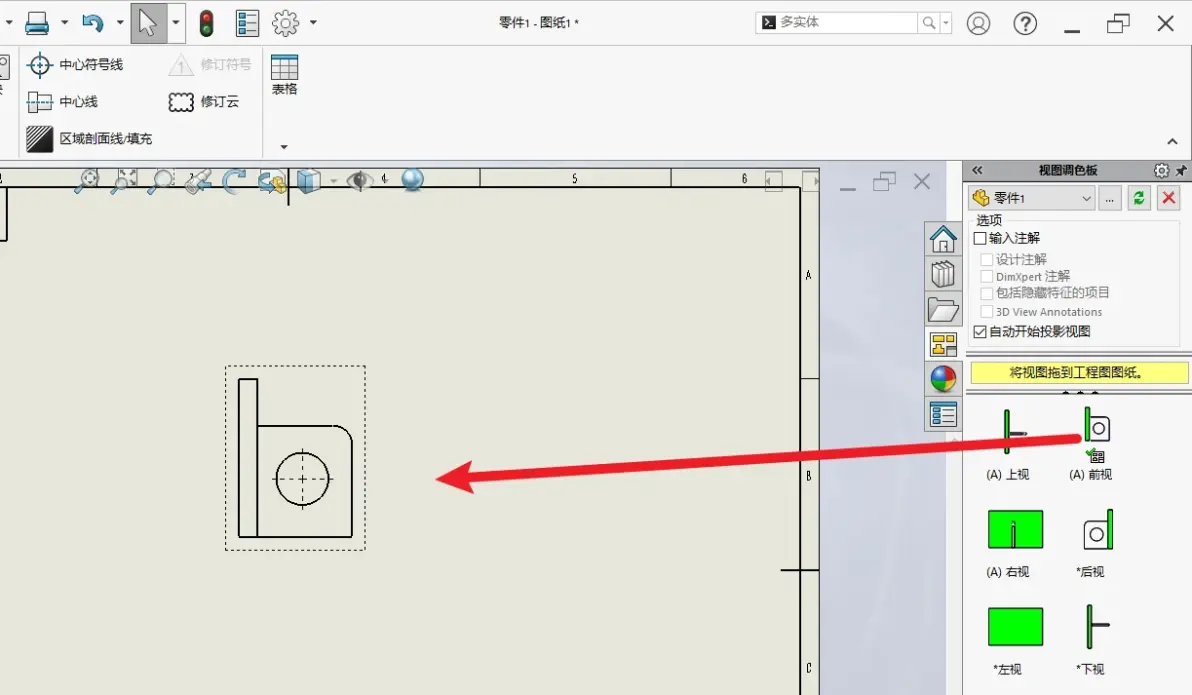

1.新建工程图，把模型视图拖动到工程图上。此时，两个实体都在工程图上

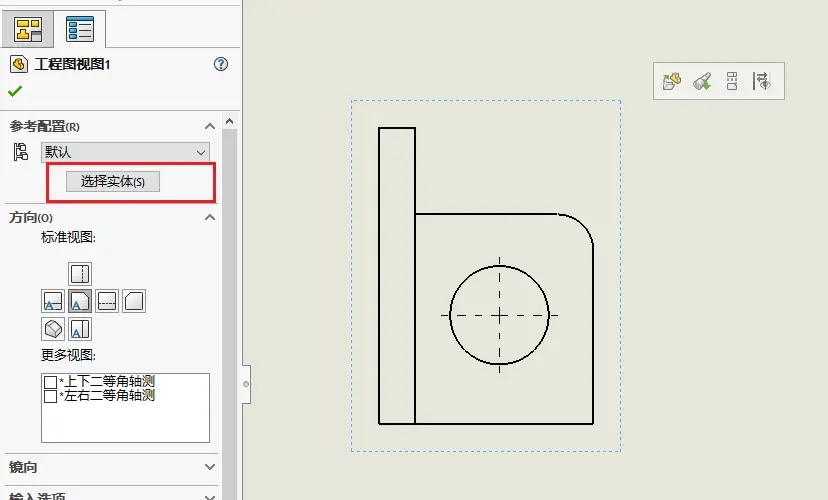

2.选中该视图，在左边的属性管理器，找到选择实体

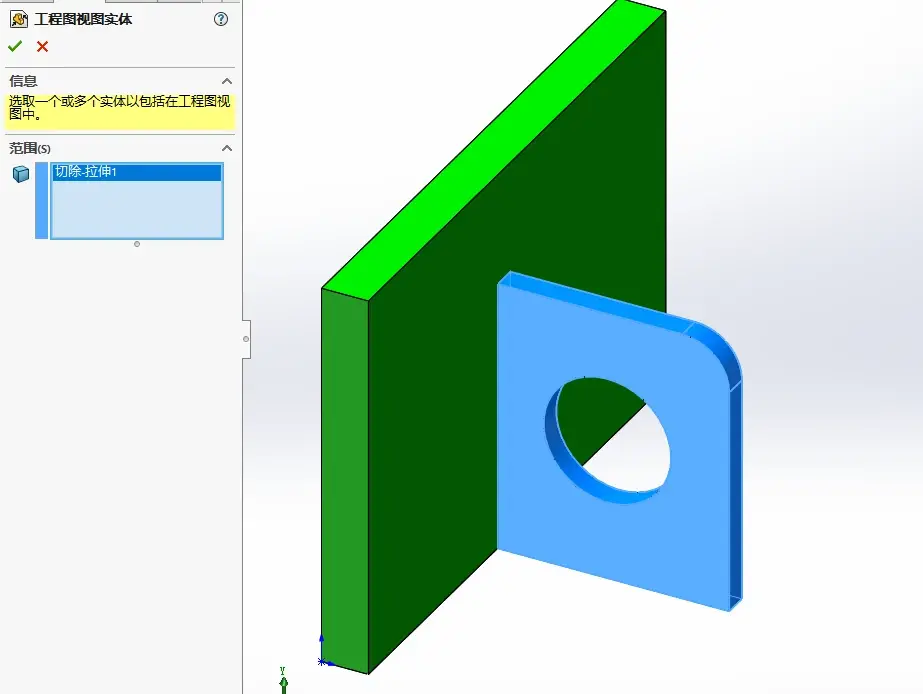

选择要出工程图的实体，点击确定

这样，工程图中就只显示刚才选择的实体。在一个复杂模型中，使用此种方法能更详细地表达清楚设计意图。
