SOLIDWORKS 2021高级应用：孔对齐检查技巧

产品零部件上的孔应该相互对齐，但是一个产品有成百上千个零部件，他们之间的孔对齐怎么检查呢？SOLIDWORKS提供了很好的功能：孔对齐。

孔对齐检查装配体中是否存在未对齐的孔，孔对齐以特征为基础，检查异型孔向导孔、简单直孔和圆柱切除特征的对齐情况。

注意：孔对齐不会识别以下零部件中的孔

• 多边界拉伸
• 输入的零件和实体
• 派生的零件和实体，例如通过以下方式生成的：移动/复制实体、分割零件、阵列实体、插入零件

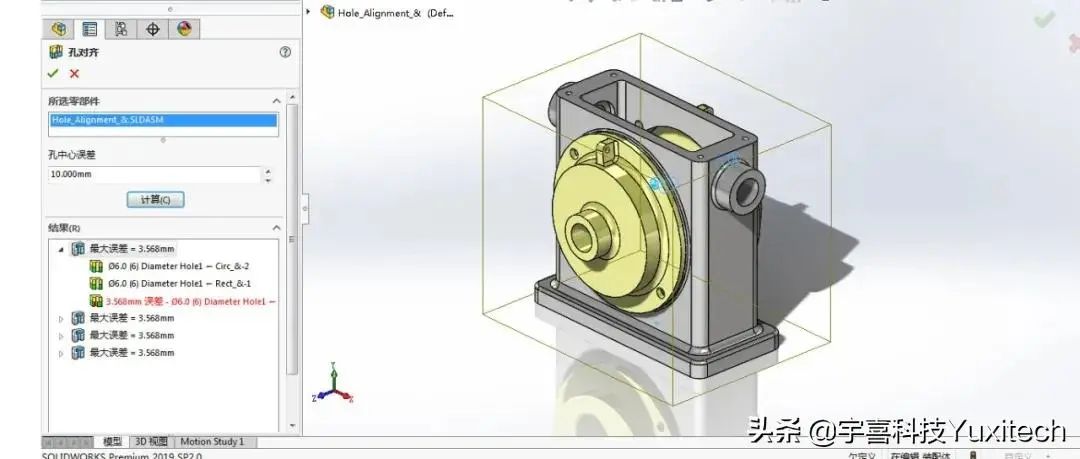

孔对齐检查的方法：

• 选中要检查的零部件，默认情况下，显示顶层装配体。
• 指定孔中心误差，指定要检查的孔组中心之间的最大距离。
• 点击计算。
• 结果内显示检测到的未对齐情况并报告各组未对齐孔中心之间的最大误差。
