优化SOLIDWORKS:移除无用异形孔的技巧

SolidWorks供应商为您带来正版SolidWorks软件使用技巧


如何取消用不到的异形孔类型

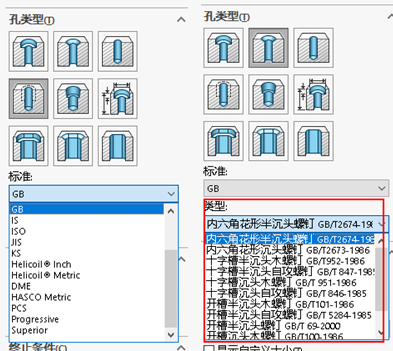

在SOLIDWORKS特征工具栏中的异形孔向导,有很多孔类型的标准及类型,其实很多都是我们用不到。那我们怎么把用不到的异形孔取消隐藏掉呢?(如图一)

图一


取消方法步骤:

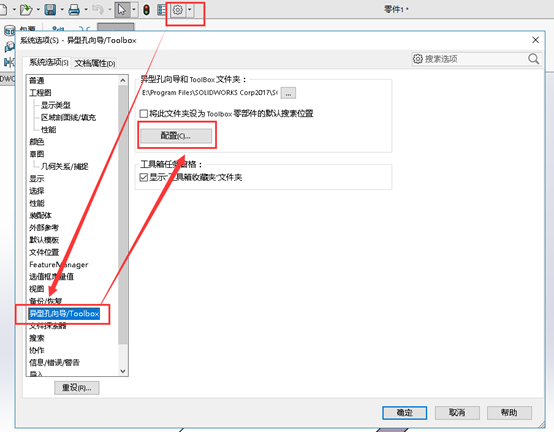

1、首先我们要打开Toolbox设置,我们可以通过SOLIDWORKS【系统选项】进入Toolbox,也可以通过Windows【开始】/【SOLIDWORKS工具文件夹】/【Toolbox工具】进入。(如图二)

图二

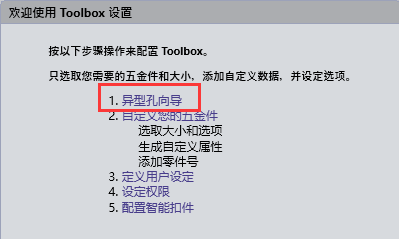

2、进入Toolbox设置界面,选择【异形孔向导】(如图三)

图三

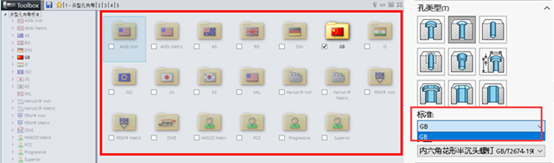

3、这时我们把常用的孔类型标准勾选上,其他的都不勾选。点击保存后我们回到SOLIDWORKS异形孔向导命令中孔类型的标准未勾选的都被隐藏掉了,只显示勾选的标准。(如图四)

图四

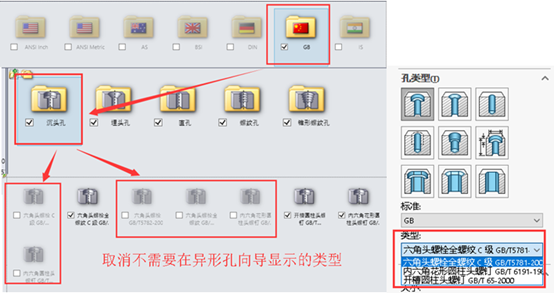

4、接下来我们继续把不常用的类型给取消隐藏掉,点击进入勾选上的标准,然后选择孔类型取消不需要在异形孔向导显示的类型,点击保存后即可。(如图五)





免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
