SW2025SP3版本优化记忆异型孔向导草图选项

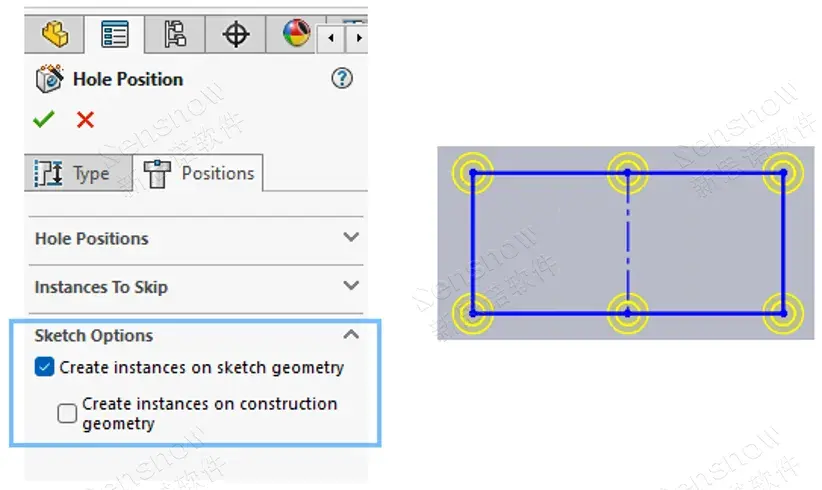

在 SOLIDWORKS 2024 版本中对打孔特征增加了一个功能，在使用“异型孔向导”绘制草图时会自动将草图点识别为打孔的定位点，减少我们手动使用草图“点”工具为其添加打孔点。在异型孔向导属性管理器中将自动勾选“在草图几何体上创建实例”这个选项，这个新增功能的初衷是很好的，为了让我们在绘制草图的同时自动识别草图点为打孔点，但实际并没有达到用户的使用预期，在 SOLIDWORKS 2024 版本上线后反而呈现出了许多的副作用。



例如，有一些打孔的定位点需要在绘制草图的过程中通过一些辅助线来确定，这种时候就会在绘制辅助线的过程中自动添加一些定位点，最后不得不手动移除掉冗余的定位点，十分不便！很多时候我们需要在异型孔向导绘制草图之前就在属性管理器将选项“在草图几何体上创建实例”取消勾选，然而会时常忘记，这时我们不得不重新创建打孔特征。



我们希望这个“在草图几何体上创建实例”的选项默认是取消勾选状态，并且开关的激活状态可以被用户设定所记忆。比如当前创建的打孔特征我们手动勾选此开关，那么下一次再创建打孔特征时此开关依然是勾选状态。而不是像现在这样被强制启用，并且不跟随用户设定来记忆，下一次再使用时将默认强制启用！

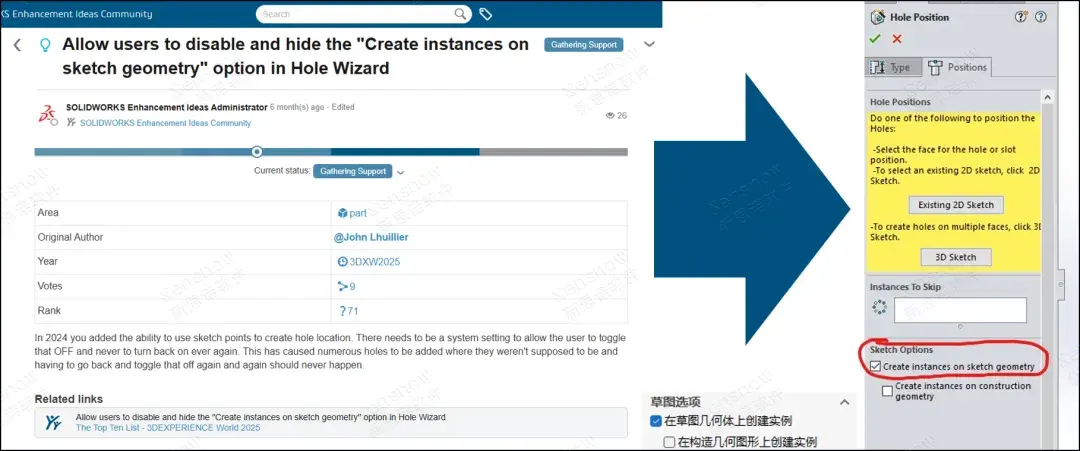

近两年，研发部门收到了越来越多的用户反馈，要求再次增强此开关的可用性。

在 SOLIDWORKS 2025 SP 3 版本中对这一块的草图选项进行了增强，现在使用打孔特征时“在草图几何体上创建实例”将为默认不勾选的状态，如果用户手动勾选则在同一个 SOLIDWORKS 进程中将沿用用户的前一次设定进行记忆，极大的增强了我们用户对功能的可用性。
