solidworks布局草图

1、建一个装配图文件

如下图所示（不要选择加载零配件），点击CreateLayout。

2、默认前视图开始绘制

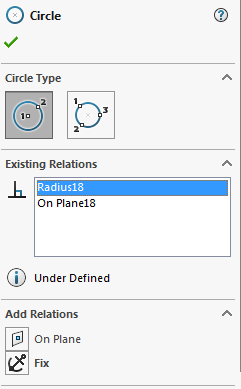

每绘制一个元素，即默认在约束关系中增加一个平面（如果没有退出layout模式则还会增加一个和一个标注约束，如果不将默认的标注约束去掉是无法修改标注约束的）。如，绘制一个圆。

3、绘制好默认的运动关系

如下图，拖动任意一个点都可以看到运动模拟

4、增加零配件外形约束

5、增加零配件

退出layout模式后，在顶部菜单“插入(intsert)”中选择“配件（component）”中的new Part


   在增加的配件part1上点击，弹出右键菜单，点击编辑配件即可进入配件的草图绘制（余下来的就和一般的配件绘制一样了）


   不过，我们可以借助layout草图中的各种约束来绘制草图，这样更加准确快捷。

   进入配件编辑状态后，我们发现按钮命令栏右边基本和绘制配件时候的按钮一模一样了，只是最左边多了一个“编辑配件（EditComponent）”按钮。当然，我们还发现处于编辑状态的配件会以蓝色字体显示。如下图：


   如果我们的配件比较复杂的话，我们可以完全进入配件编辑环境进行草图绘制，点击打开按钮。


   我们尝试来绘制一个配件：
