SOLIDWORKS基于布局的装配体设计

在花时间创建模型之前你会评估你的装配体吗？

SOLIDWORKS帮助用户在概念阶段和创建实体模型之间使用基于布局的装配体设计方法评估设计，装配体布局草图是典型的自顶向下的装配体建模方法。

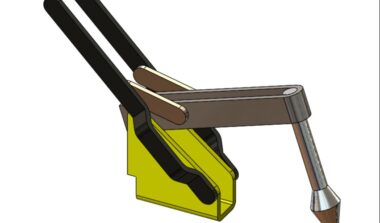

通过下图的例子来介绍如何使用SOLIDWORKS装配体布局草图。

1.新建装配体，在开始装配体PropertyManager中单击生成布局。

2.创建草图实体并制作成块。将块组装在一起，在布局中用户可以通过拖动块来测试相连接的块的运动情况。

3.完成布局草图后利用块生成零件。

4. 零件作为虚拟件保存在装配体中，虚拟零部件在自顶向下的设计中尤为有用。在概念设计阶段，如果您需要频繁试验和更改装配体结构和零部件，那么使用虚拟零部件相比采用自底向上的设计方法更方便。

使用布局草图设计装配体的好处，就是如果您更改了布局草图，则装配体及其零件都会自动随之更新。您仅需改变一处即可快速地完成修改。所以在概念设计阶段，需要频繁试验和更改装配体结构和零部件时，这种做法尤其有用。
