SOLIDWORKS装配体配置详解

和零件一样，装配体同样也有系列产品，可以通过手动或使用设计表来建立多个配置。如果合理地创建装配体，那么装配体将变得有效、易操作。如果将零件级的一些不良操作应用在装配体级，会导致装配体性能降低。零件配置用于控制零件中的特征，而装配体配置控制的是装配体中的零部件、配合或装配体特征。可以使用一些最佳实践方法来确保装配体的操作效率。一起来看看吧！

装配体配置的操作步骤：

1、在SOLIDWORKS中打开“手推车”装配体。

2、 插入菜单/表格/设计表。

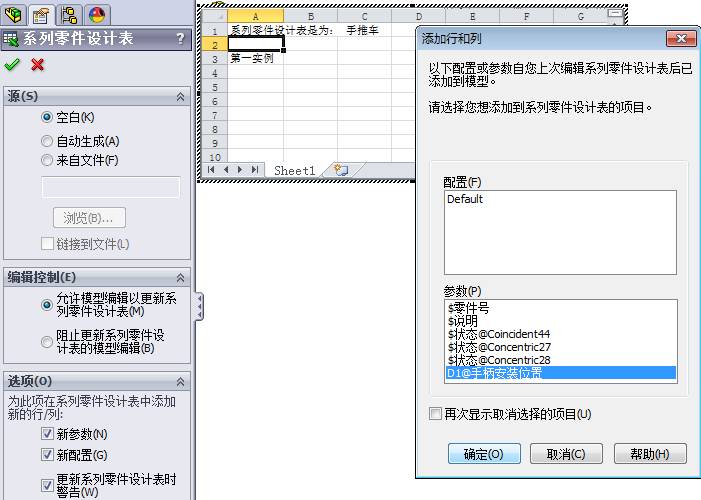

3、 在【系列零件设计表】属性管理器里面的源选择空白。点击【确定】，在参数里面选择“D1@手柄安装位置”参数，并将其添加到表中。如下图所示。点击【确定】。

4、删除第一实例，在系列零件设计表中添加如下的配置名称：安装02、安装04、安装06、安装08、安装10，输入完成点击视图区的空白位置，生成相应的配置。如下图所示。

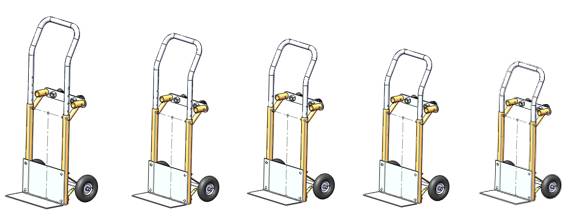

5、 检查生成的配置，如下图所示。

6、右键单击【系列零件设计表】并选择【编辑表格】，添加一个新配置“标准”。单击C2单元格，双击视图区任意一个零件“气压滚轮”将其添加至表中，编辑文字，将〈1〉改成〈1，2〉，退出表格，并选择配置“标准”。如下图所示。

7、 在装配体中添加零部件“塑料滚轮”的两个实例，添加与零件“轴”和“车轴帽”间的配合关系，如下图所示。

8、选择“塑料滚轮”零件，右键选择【配置零部件】，确认除标准配置外，其他配置的“塑料滚轮〈1〉、塑料滚轮〈2〉”零件都被压缩。同时在标准配置中压缩零部件 “安装板”、“调整滚轮〈1〉”、“调整滚轮〈2〉”、“Hex Nut_AI〈1〉”、 “Hex Nut_AI〈2〉”，如下图所示。此修改配置命名为“压缩表格”，保存并关闭。

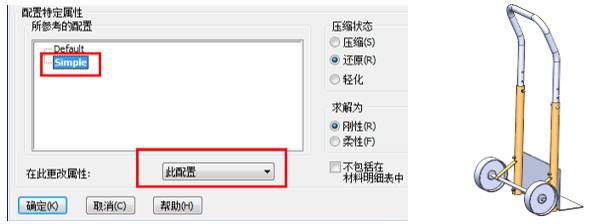

9、在标准装配体配置中，子装配体“腿部支撑〈1〉”和“腿部支撑〈2〉”均采用“Simple”配置，如下图所示。

10、激活配置“设置06”，并添加一个名为“平板”的新配置。

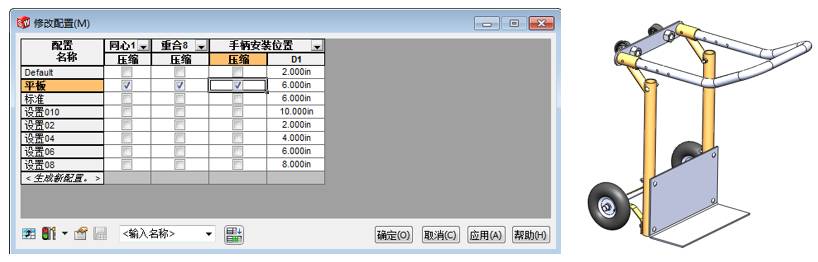

11、在新配置中压缩配合“同心1”、“重合8”、和“手柄安装位置”。并为零件“手柄”添加新配合，如下图所示。

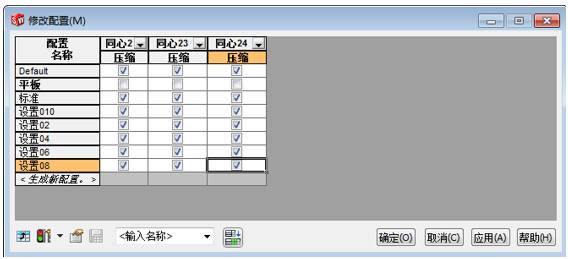

12、选择新添加的三个配合“同心22”、“同心23”、“同心24”，右键选择配置特性，压缩除平板配置之外的所有配置特征，如下图所示。

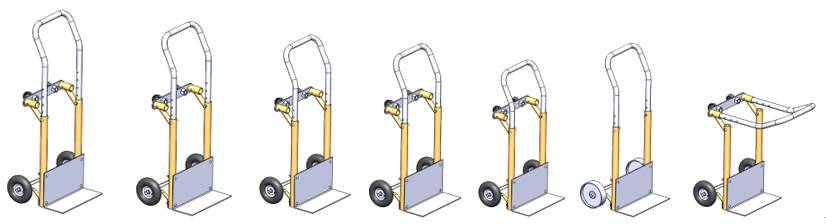

13、查看所生成的系列配置，如下图所示。

注：装配体设计允许用户使用Excel电子表格形式建立并控制装配体的各个配置。它可以控制压缩装配体中的零件、配合以及装配体特征，还可以控制配置中的零件结构、距离数值以及角度配合等。控制装配体特征和零部件常用的词，特征是压缩（Suppressed），简写“S”，解除压缩（Unsuppressed）简写“U”，零部件是压缩（Suppressed），简称“S”，还原（Resolved），简称“R”。在用系列零件设计表压缩特征和零件的时候要区分开。
