SolidWorks装配体布局优化策略

SolidWorks装配体布局

使用布局草图设计装配体最大的好处，就是如果您更改了布局草图，则装配体及其零件都会自动随之更新。您仅需改变一处即可快速进行更改。

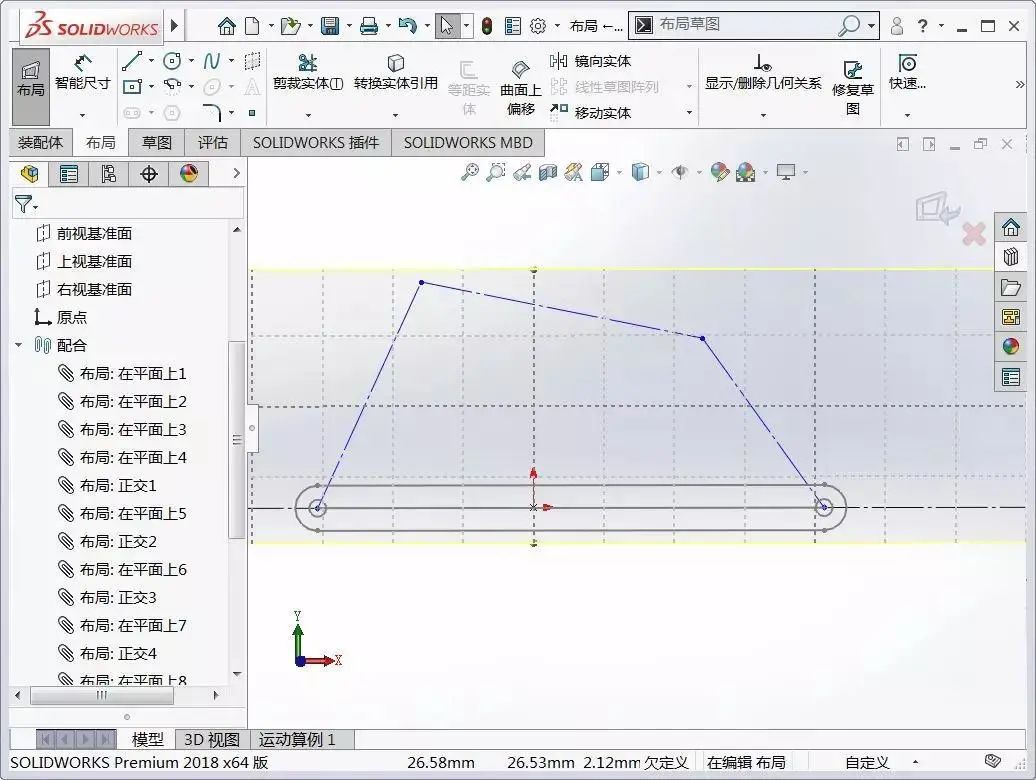

在装配体中建立一个布局草图，其中以不同的草图实体代表装配体中的零件。按照整体设计思路，指定每个零部件的暂定位置。

在建构每个零部件时可参考布局草图中的几何体。用布局草图来定义零部件的尺寸、形状及其在装配体中的位置；检查确认每个零件都参考了此布局草图。

在基于布局的装配体设计中，您可以在自上而下和自下而上的设计方法之间来回切换。在设计周期内，您可以在任意点创建、编辑和删除零件和块，而且不会受到现有设计的任何限制。在概念设计阶段，需要频繁试验和更改装配体结构和零部件时，这种做法尤其有用。

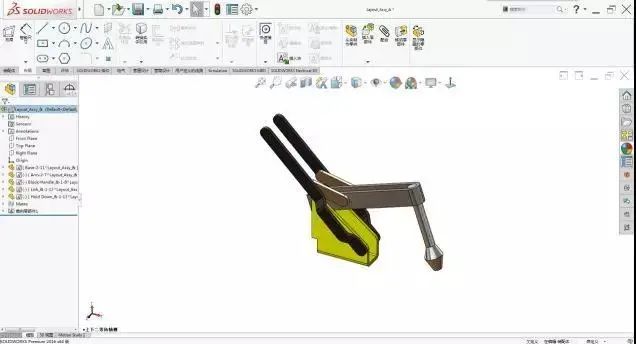

通过下图的例子来介绍如何使用SOLIDWORKS装配体布局草图。

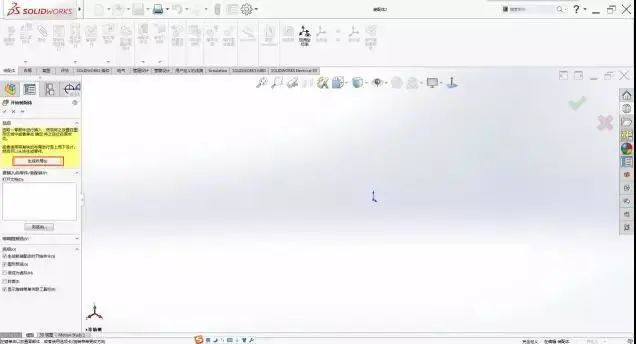

1. 新建装配体，在开始装配体PropertyManager中单击生成布局。

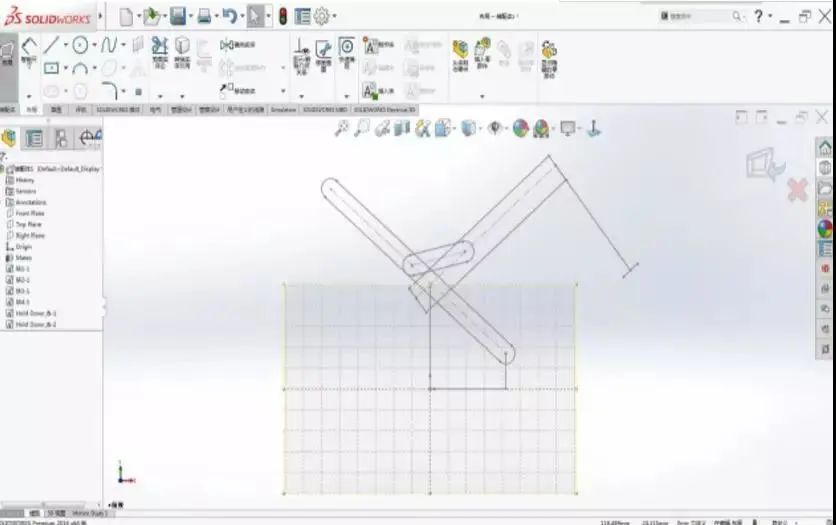

2.创建草图实体并制作成块。将块组装在一起，在布局中用户可以通过拖动块来测试相连接的块的运动情况。

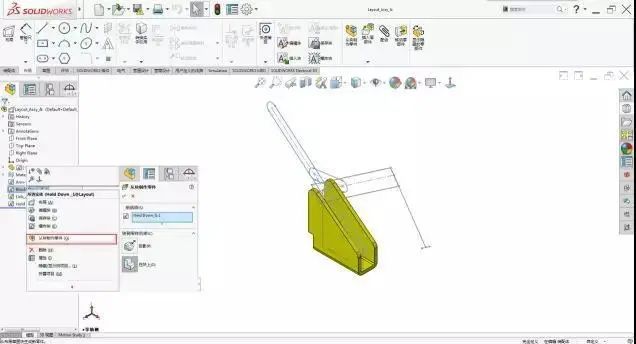

3.完成布局草图后利用块生成零件。

4. 零件作为虚拟件保存在装配体中，虚拟零部件在自顶向下的设计中尤为有用。在概念设计阶段，如果您需要频繁试验和更改装配体结构和零部件，那么使用虚拟零部件相比采用自底向上的设计方法更方便。
