SOLIDWORKS Electrical 由3D布局生成2D机柜布局图

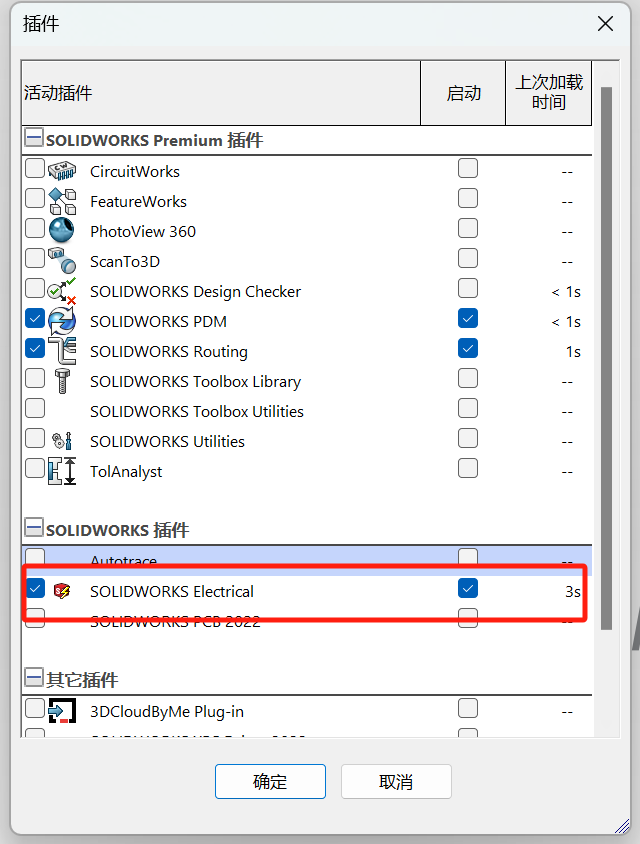

想要转换3D装配体到SOLIDWORKS Electrical中需要在3D打开SOLIDWORKS Electrical插件，并使用工程管理器打开需转换工程图的装配体。

创建2D图纸

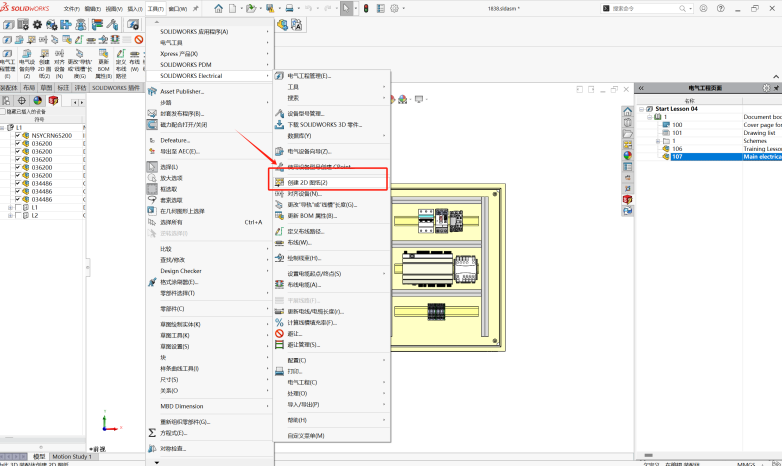

打开后在上方工具选项卡中选择-SOLIDWORKS Electrical选项卡-的创建2D图纸。

选择图纸视角

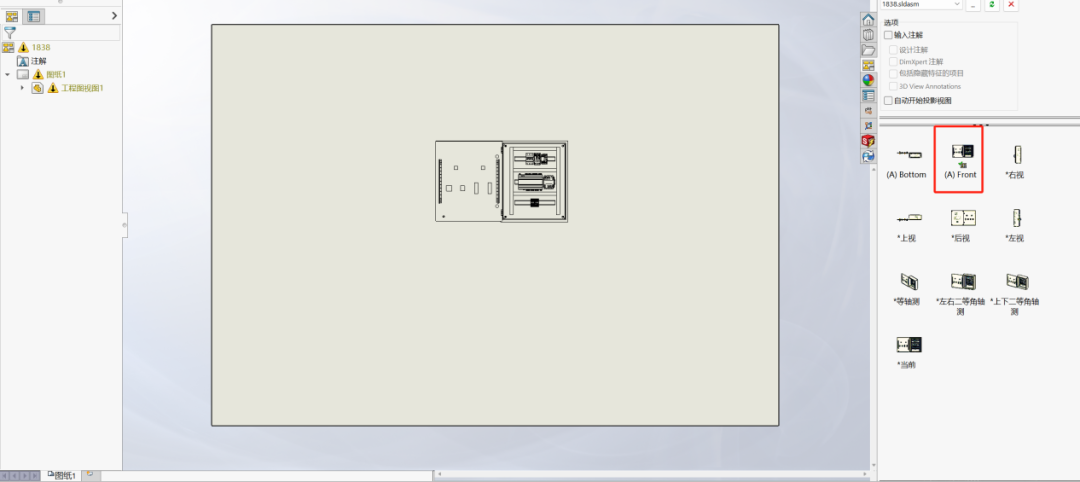

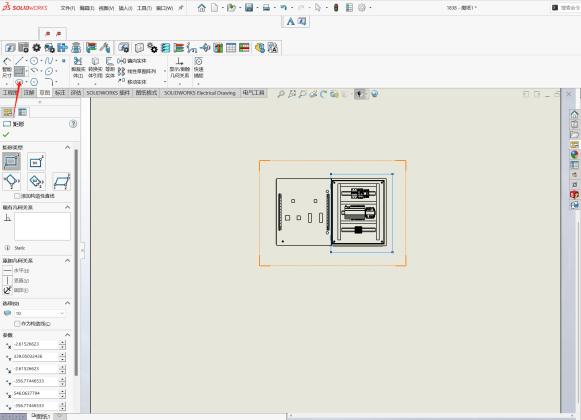

使用创建2D图纸后就会进入工程图界面，在这里我们选择能够正视电箱的前视面作为我们的图纸视角。

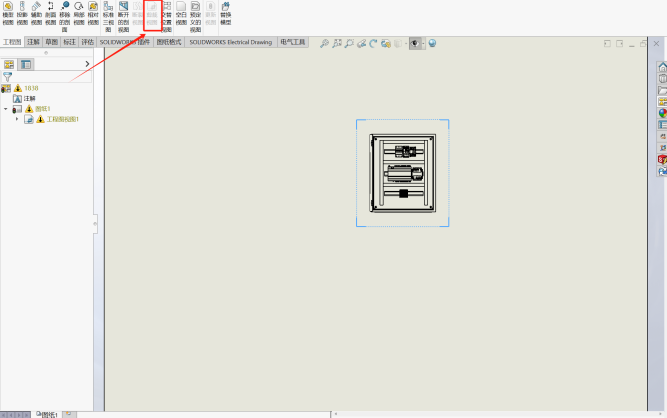

并且可以剪裁视图，只保留我们需要的部分。

选择图纸比例

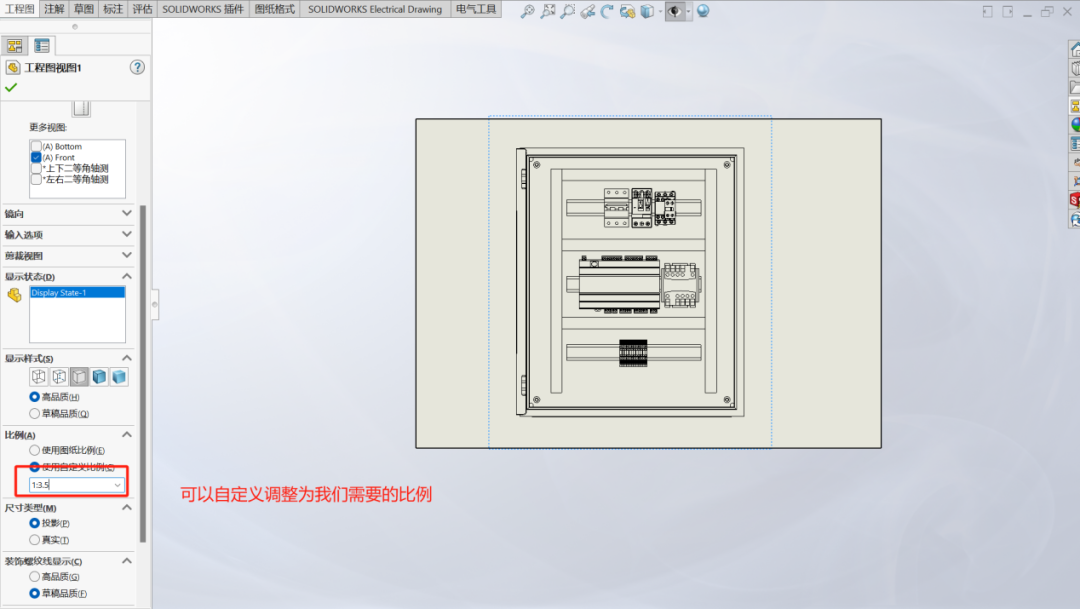

在左方选项卡中选择编辑图纸特征可以调整图纸的比例，我们可以选择自定义比例，手动输入想要的图纸比例。

添加设备标志

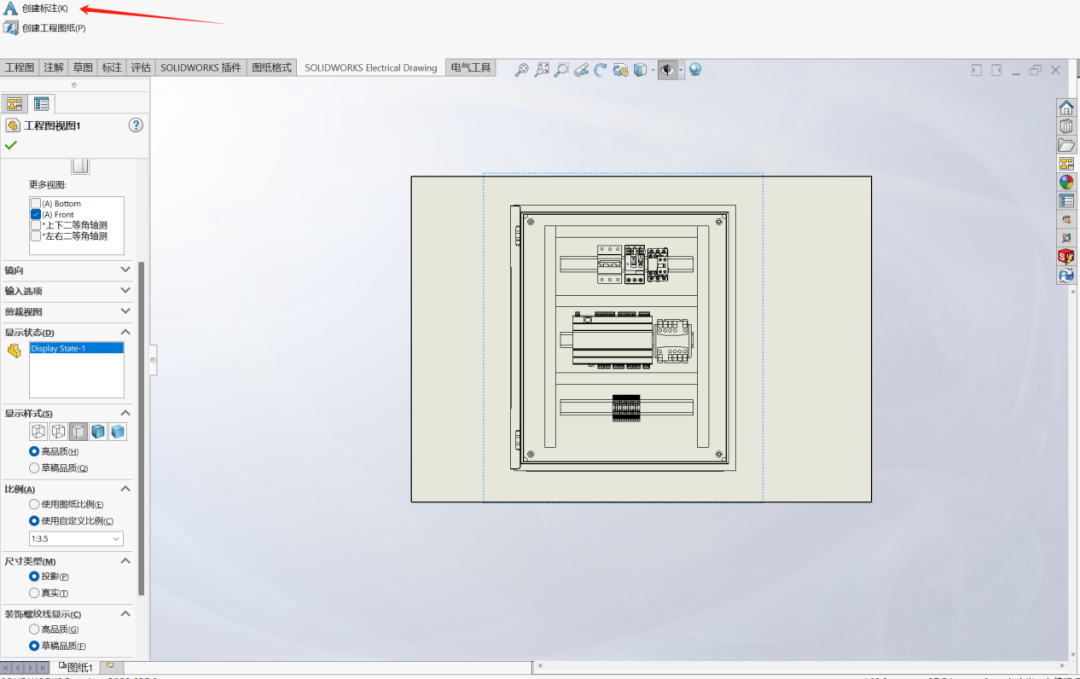

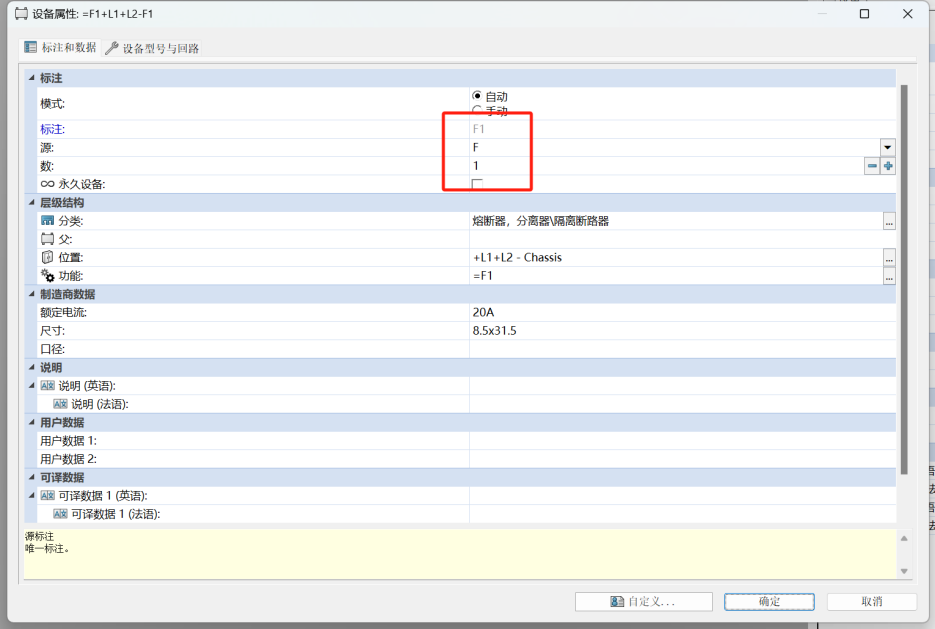

纸大小调整完成后，可以使用如下图选项将原理图中的标注创建到工程图中。

此标注参考的是原理图中的设备标注。

转换为Electrical中的机柜布局图

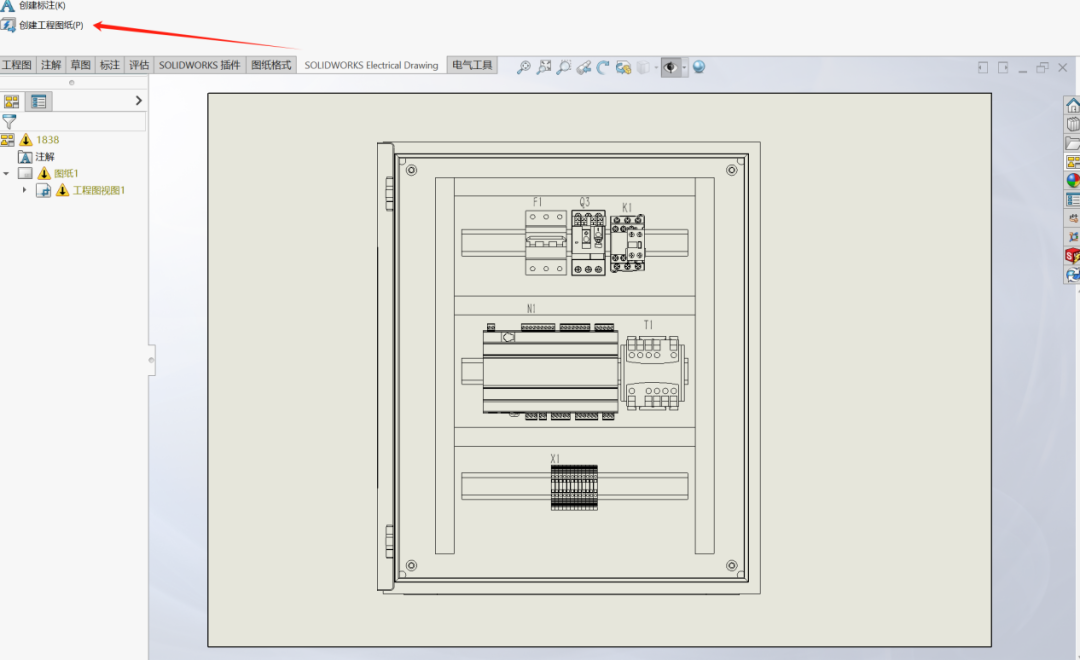

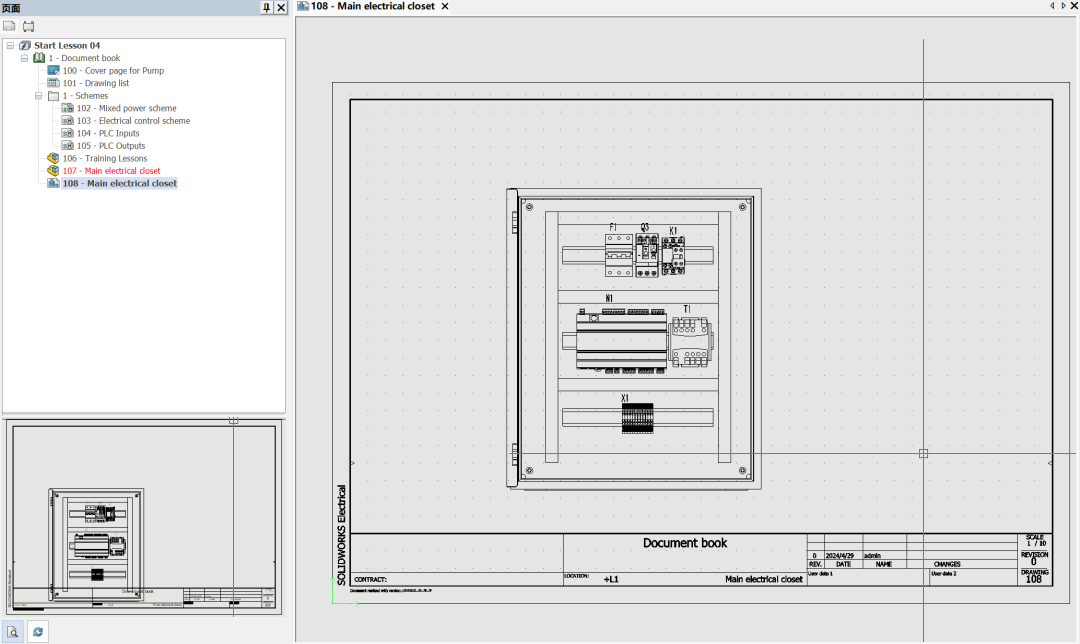

使用如下图选项后，工程图就会进入Electrical充当机柜布局图。
