Solidworks教程：如何使用布局草图创建皮带仿真

什么是布局草图？利用布局草图，我们可以“自顶向下”地设计出一个装配体。可以绘制一个或者多个草绘，用草图显示每个装配体的零部件所处的位置。然后可以在生成零件之前线作构建和修改设计。此外，我们还可以通过改变布局草图来更新装配体文件的内容。

在装配体中所生成的布局草图，将以不同的草图图素来代表装配体文件的零件。话句话说就是，布局草图主要用来定义零部件的大小、形状以及它在装配体的位置。其优点是如果更改了布局草图，那么装配体里参照到它的相关零件都会自动更新。以下面的带轮为例简单介绍。

方法：

1.新建一个零件文件。

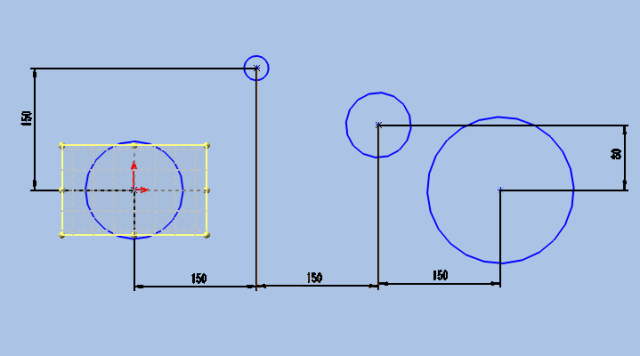

2.在FRONT平面绘制如下的草绘。

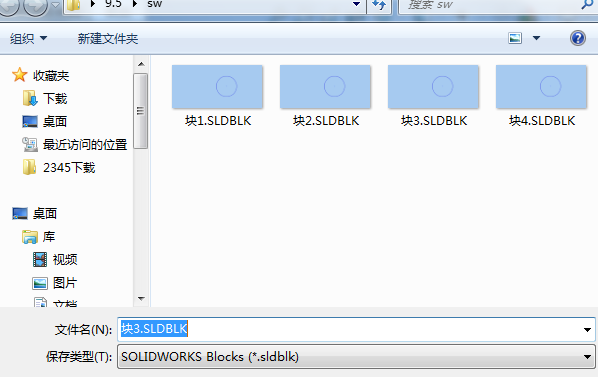

3.点击【块】–【制作块】，将四个圆分别制作成块并保存。

4.关闭文件并新建一个组件。

5.点击【生成布局】，绘制几个点用于放置插入块，并点击【插入块】，将之前保存的块一一进行插入。

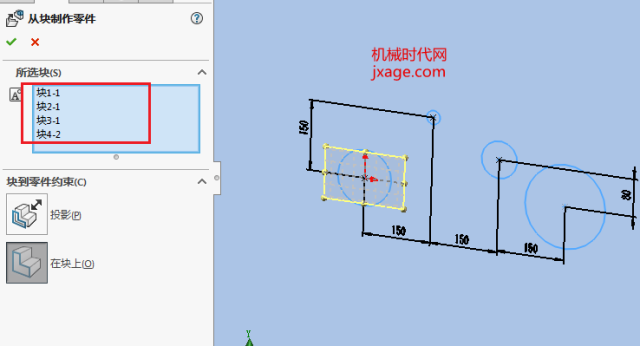

6.点击【从块制作零件】，再一一选择四个块，点击勾号完成。此时我们可以在特征树中看到插入的四个块。

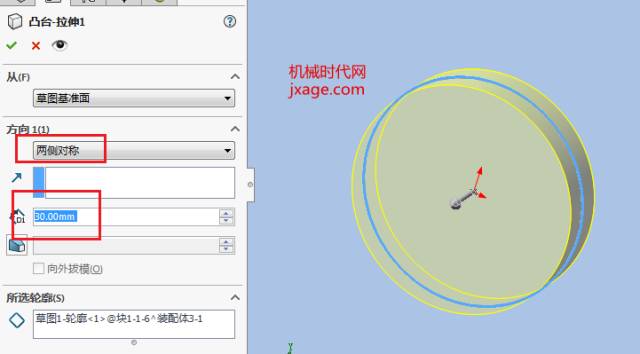

7.在模型树中选择第一个块，鼠标右击选择【编辑】，选择第一个块，再点击拉伸，拉伸方式对称拉伸，长度为30.同时创建一个拉伸切除特征。

其他几个块采用同样的方法进行拉伸，完成后如下图。

8.点击【皮带/链】，依次选择四个轮的端面边缘，皮带轮的位置基准面选择前视基准面。点击皮带轮上的箭头，可以将皮带的位置进行设置。

9.完成。

10.

拖动其中一个带轮整个系统就运行起来了。
