在 SOLIDWORKS 中替换草图实体时如何避免重建错误

在SOLIDWORKS中，当您删除某个特征的草图实体并将其替换为另一个草图实体时，可能会对模型产生负面影响。这是因为 SOLIDWORKS 会在使用先前草图实体的特征中生成一个新面。引用先前面或草图实体的特征将会出现重建错误。为了解决这个问题，SOLIDWORKS 提供了一个名为“替换实体”的草图工具。

替换实体位于何处？

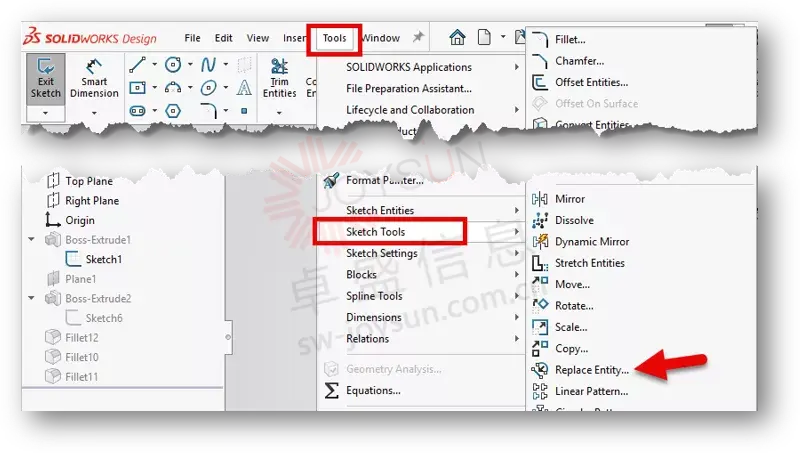

替换实体工具位于“工具” > “草图工具” > “替换实体”中（需要激活草图）。



如何使用替换草图实体

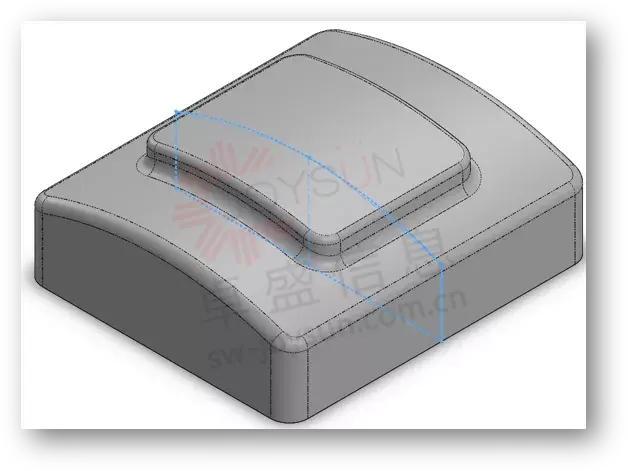

这里，我们有一个模型，其顶部曲面由三点圆弧构成。父曲面还有一些子特征。我们想用曲率略有不同的样条曲线替换三点圆弧。

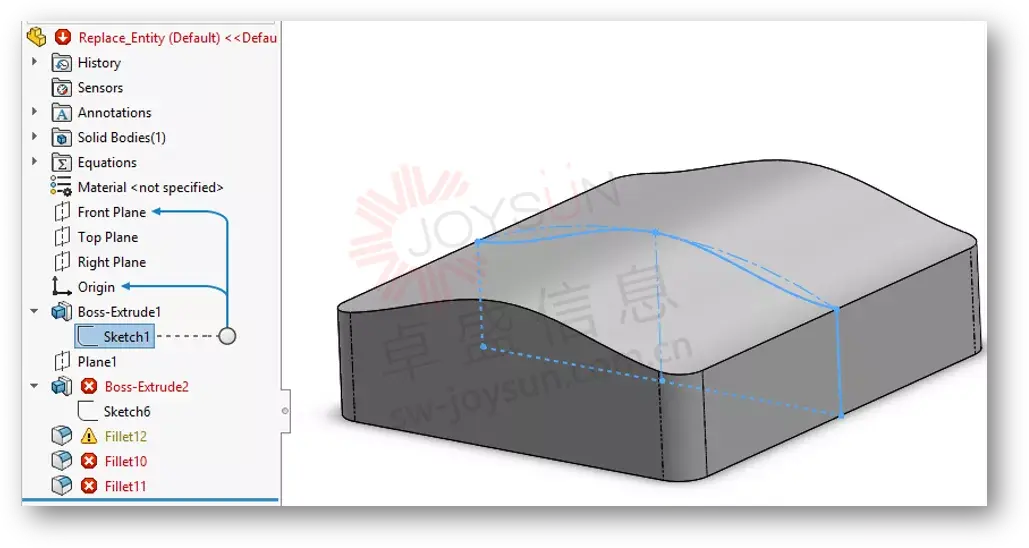

删除三点圆弧并将其替换为样条曲线会导致子特征出现错误。



我们不会删除三点圆弧（或将其设为构造几何体），而是编辑草图，将样条曲线添加为构造几何体，然后使用“替换实体”将其中一个替换为另一个。

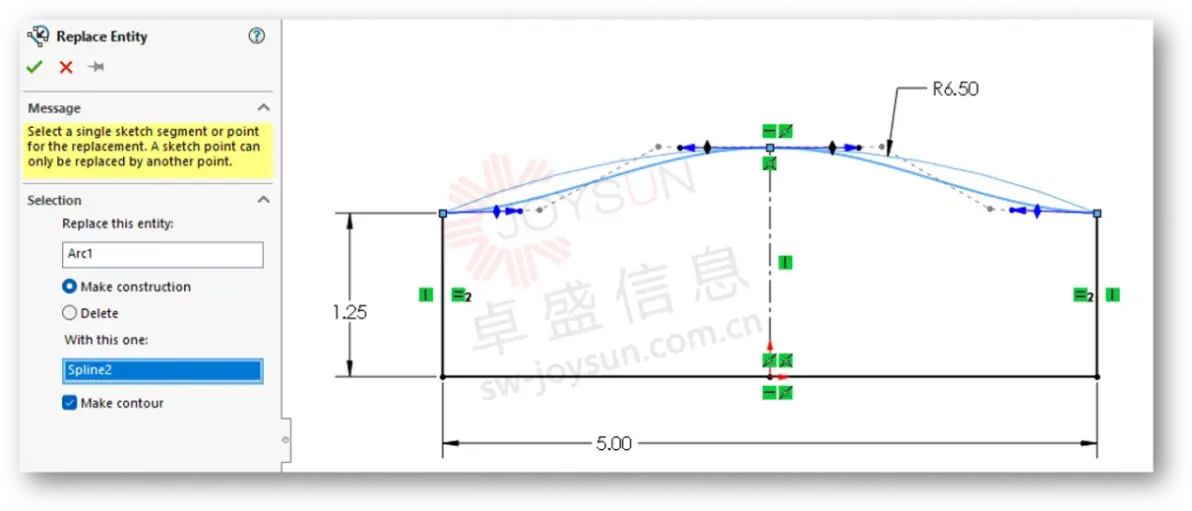

在“替换实体”属性管理器中，选择“替换此实体”对应的圆弧，然后选择“替换为”对应的样条曲线。我们可以选择保留圆弧构造几何体，也可以选择单选按钮删除圆弧。此外，还有一个单选按钮可以创建样条曲线轮廓几何体。

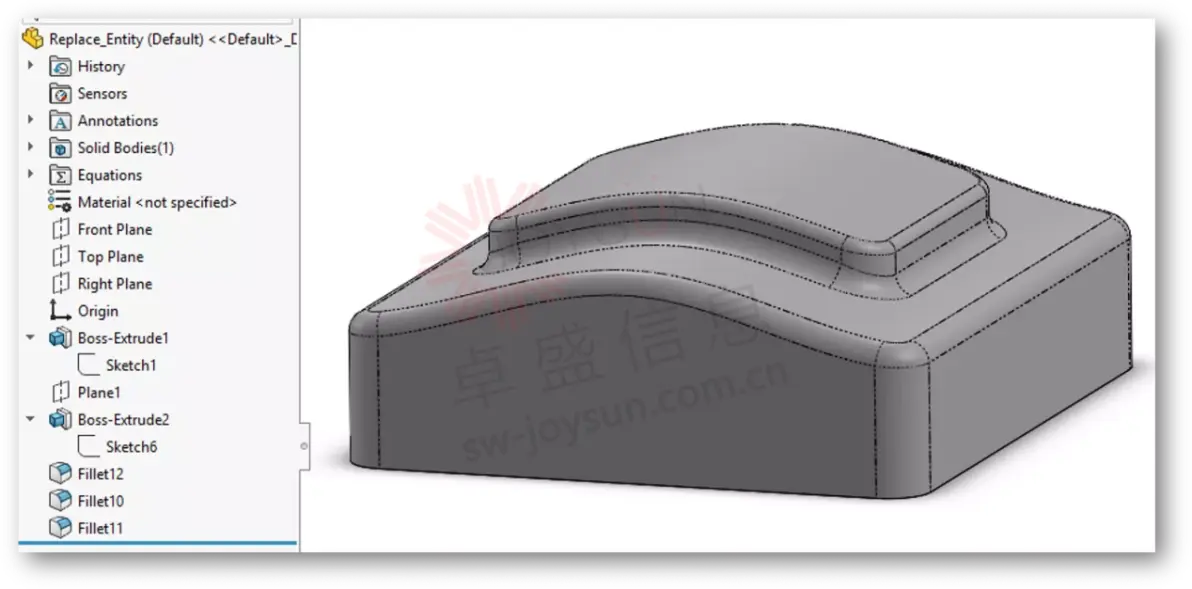

完成正确选择后，单击绿色对勾并关闭草图。这样就能得到一个没有重建错误的模型。

值得注意的是，这种方法最适用于细微的几何体变化。如果被替换的实体与原始实体完全不同，则仍可能出现错误。此外，如果装配体中的配合对象是圆弧，而应用了切线配合，则可能会受到影响。切线配合不能应用于样条曲线创建的面。
