SOLIDWORKS PDM如何将参考替换到库中操作步骤

SOLIDWORKS PDM如何将参考替换到库中

为了保证数据的唯一性PDM内会限制模型使用重复名称，在某些情况下本地的重复文件需要替换到库中比如标准件、外购件等。

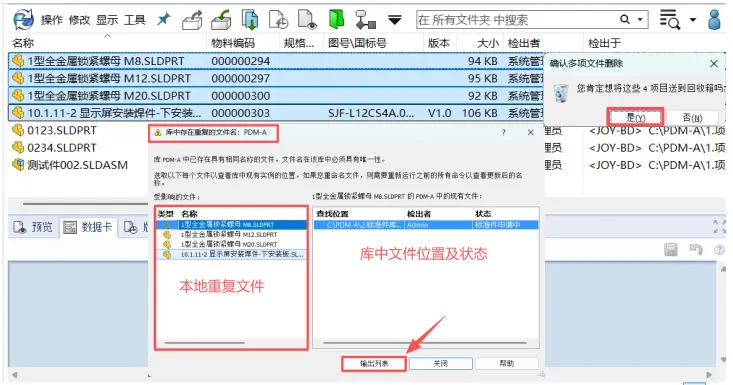

在入库过程中，如果库中已有同名文件，PDM会给予提示，并显示库中文件所在位置。

一、如果以新入库的文件为准我们需要先删除库中文件。

二、如果以库中文件为准，在首次检入前我们需要删除本地文件并将参考更新至库中。

操作步骤如下：

1.点击受影响的文件名称会跳转到该路径下

2.将受影响的文件全部删除

3.重复文件删除后，点击关闭，关闭该窗口。

4.选择总装，点击工具，选择更新参考引用。

5.在查找文件页面选择需要更新的参考位置，（如果库中有多个位置需要手动选择）确认无误后点击完成。

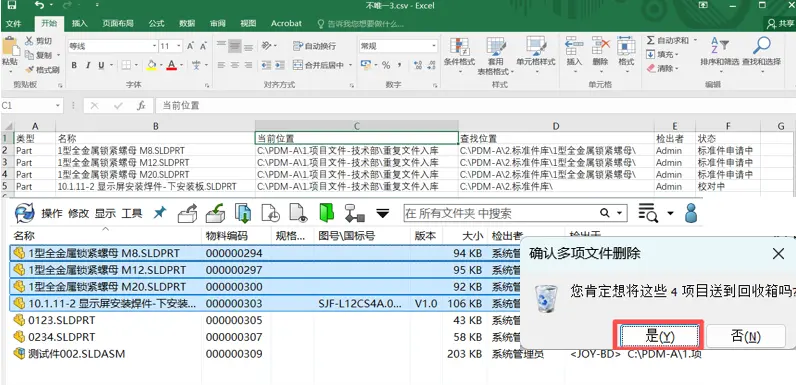

三、如果重复文件过多可以点击输出列表，将重复文件的信息输出到表格中，我们再对照表格内容一一删除。

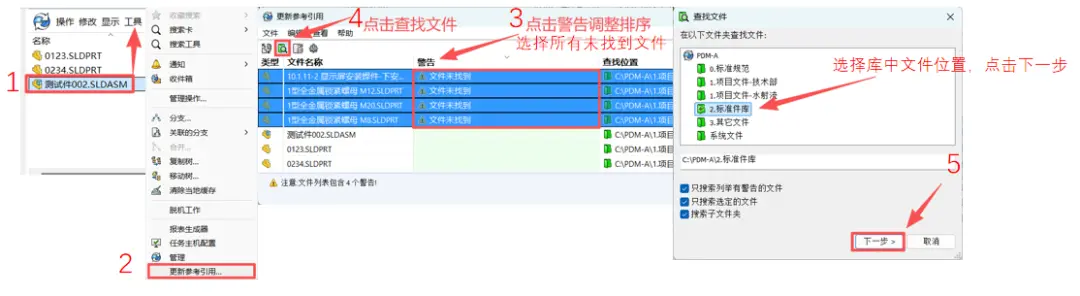

四、选择总装，点击工具，选择更新参考引用

在更新参考引用界面，点击警告，将文件未找到的项目排列在一起，按住Shift选中这些文件，点击查找文件，浏览到库中位置，点击下一步。

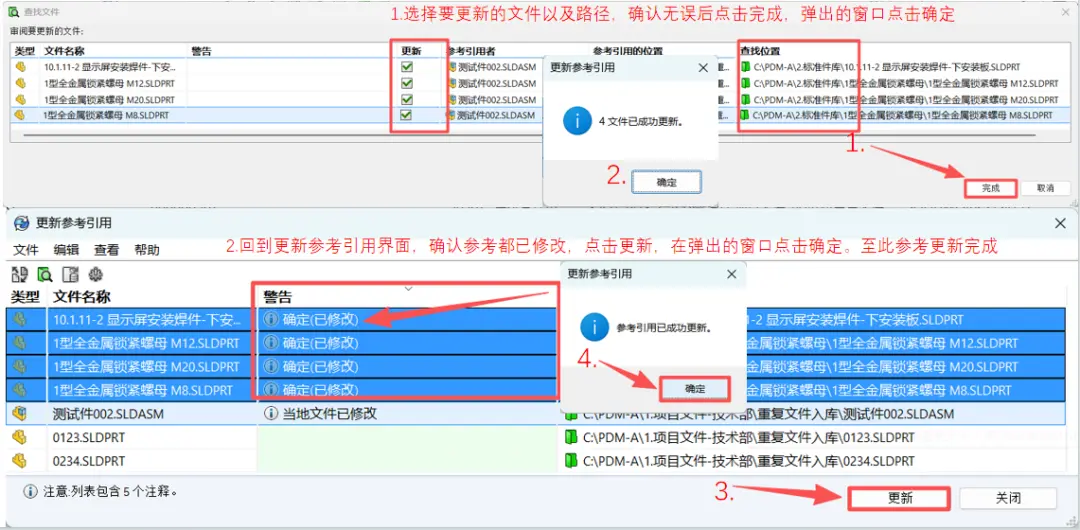

五、在查找文件页面选择需要更新的参考位置，（如果库中有多个位置需要手动选择）确认无误后点击完成。
