solidworks中皮带同步轮配合如何做？几张图教会你

solidworks中皮带同步轮配合如何做？几张图教会你

在非标设计过程中，在使用solidworks建模装配往往遇到齿轮传动，链轮传动，等做得比较多的是同步带轮以及皮带传动。新手朋友一般很少遇到，接下来我会说说具体的操作细节。

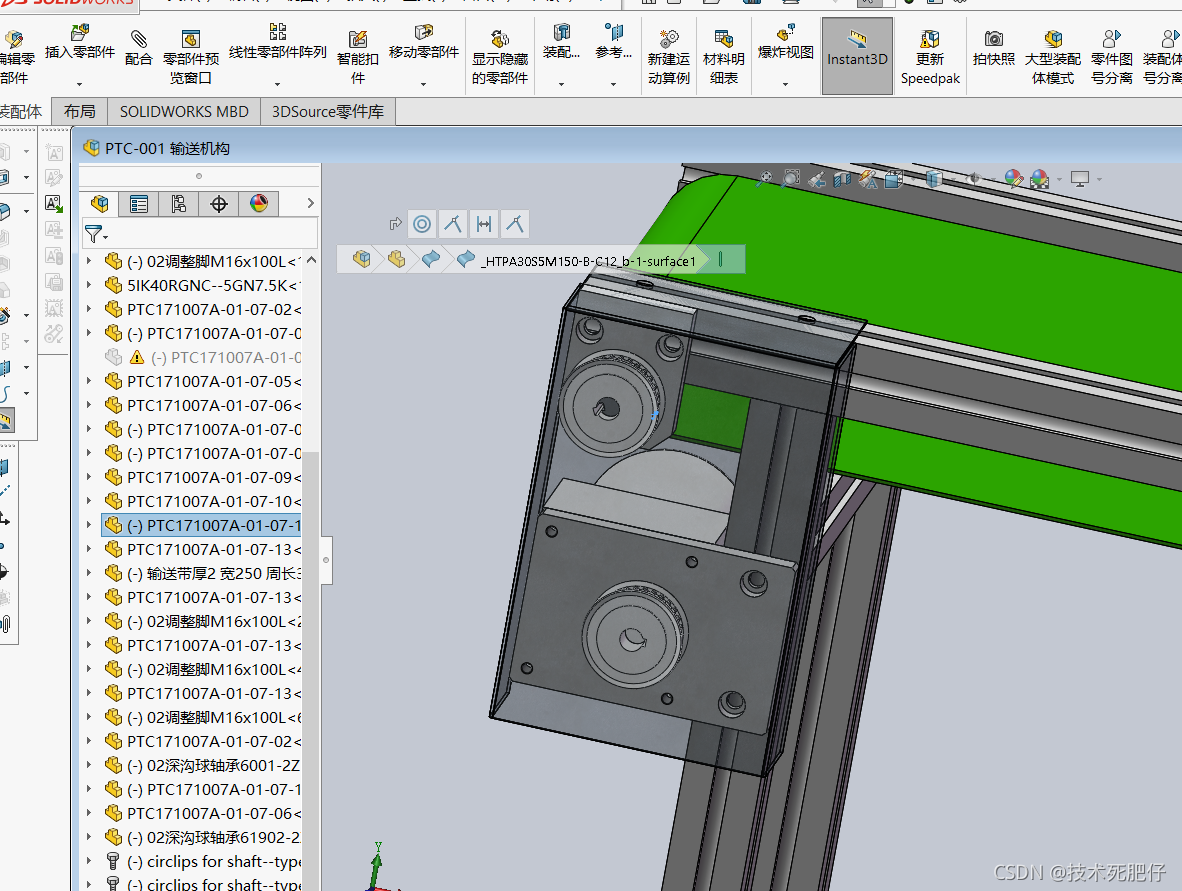

1.首先打开一张含有同步轮传动的装配体如下图所示。在图中可以看出两个同步轮缺少与之配合的皮带。

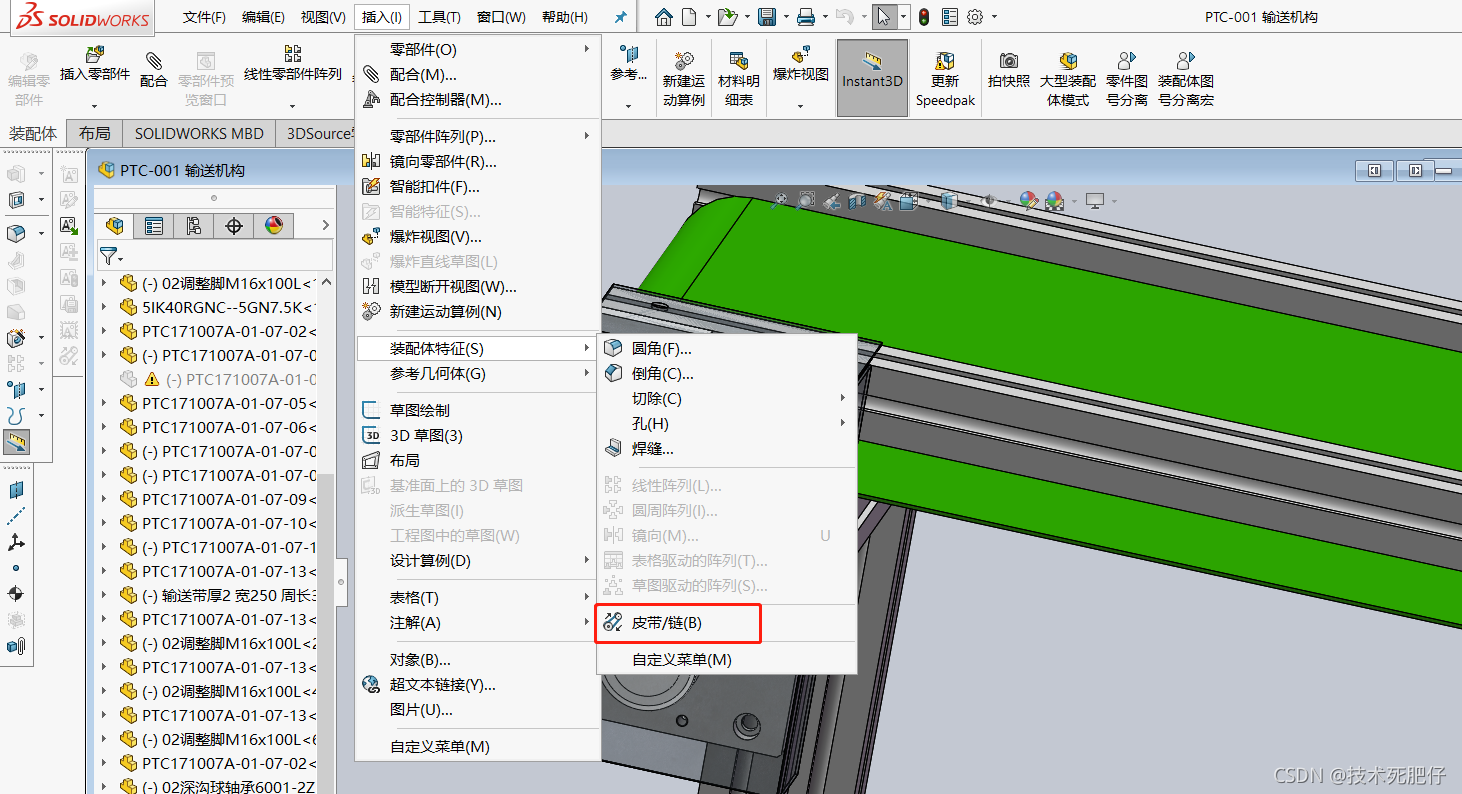

 2.点击插入在下拉菜单中选择装配体特征，在装配体特征右侧右侧选择皮带/链，如下图所示。

   3.然后点击两个同步轮的边沿。出现如下图所示的场景。

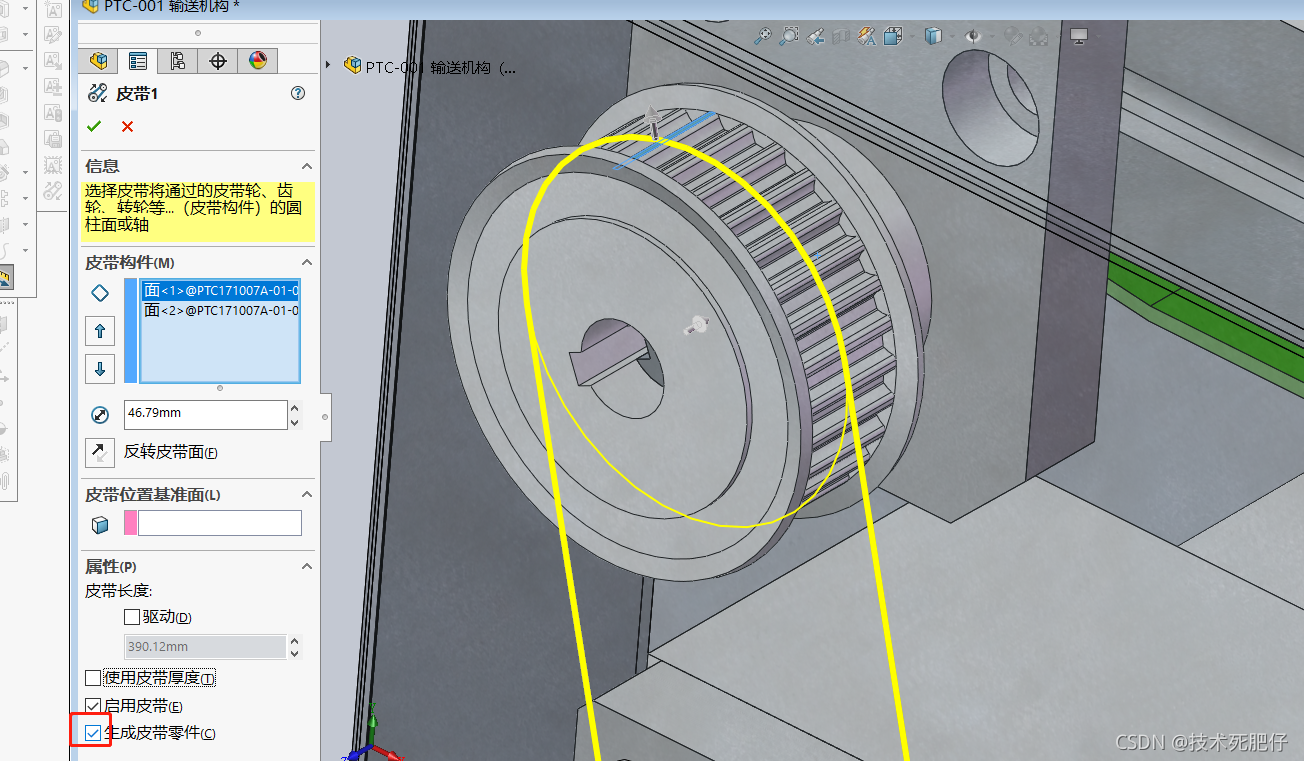

   4.点击生成皮带零件，然后点击小勾即可。

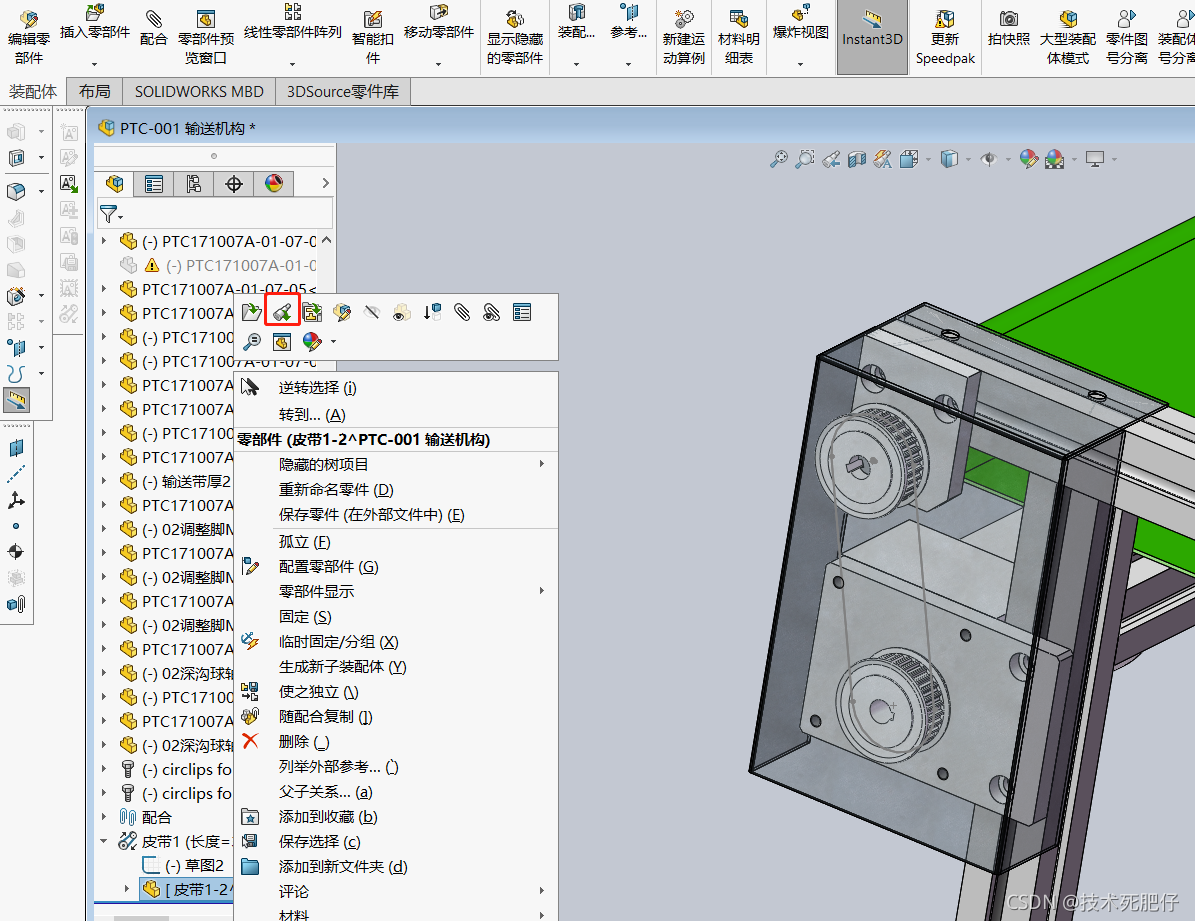

   5.找到左侧皮带1点击皮带零件右击，选择在当前位置打开零件。

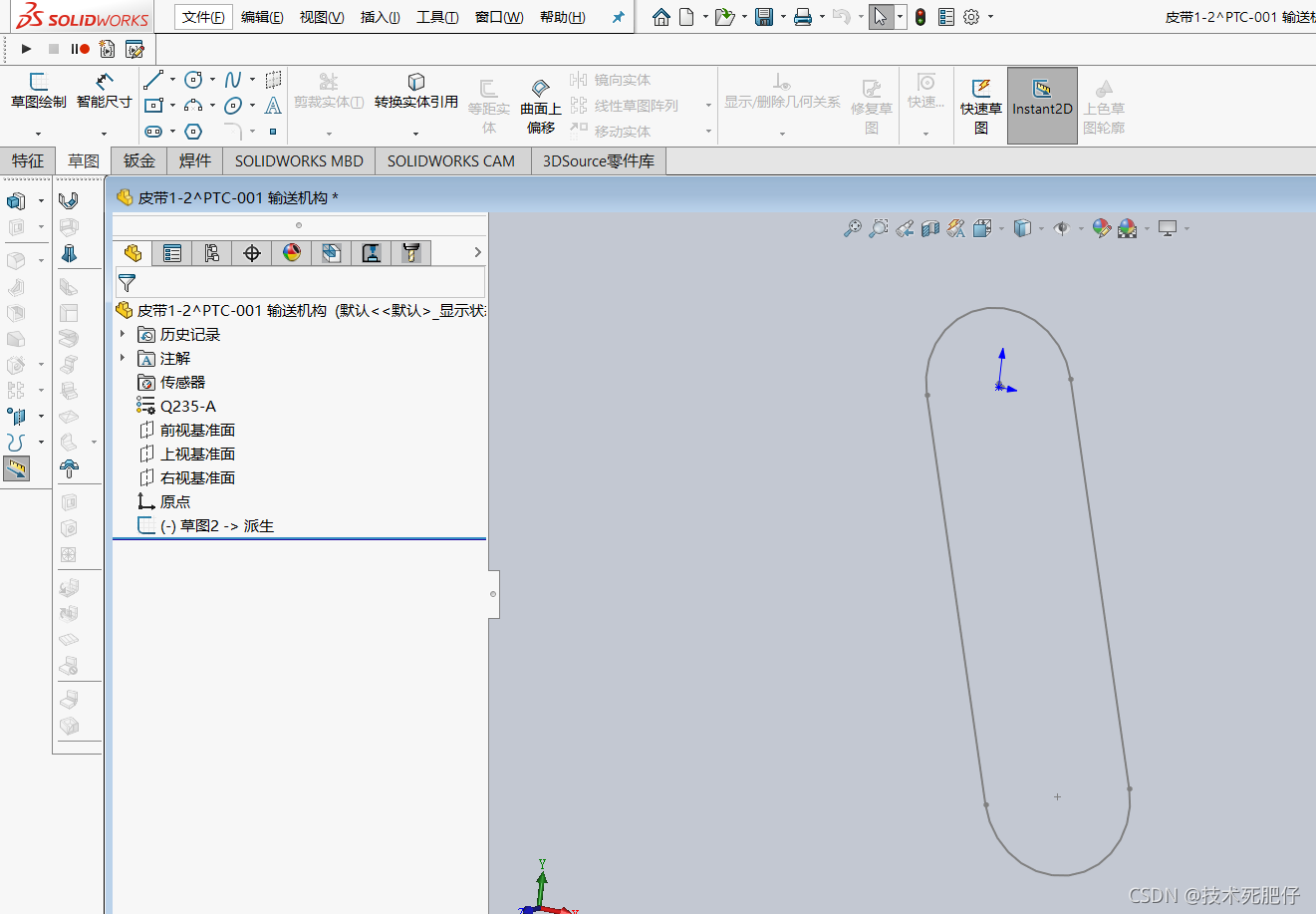

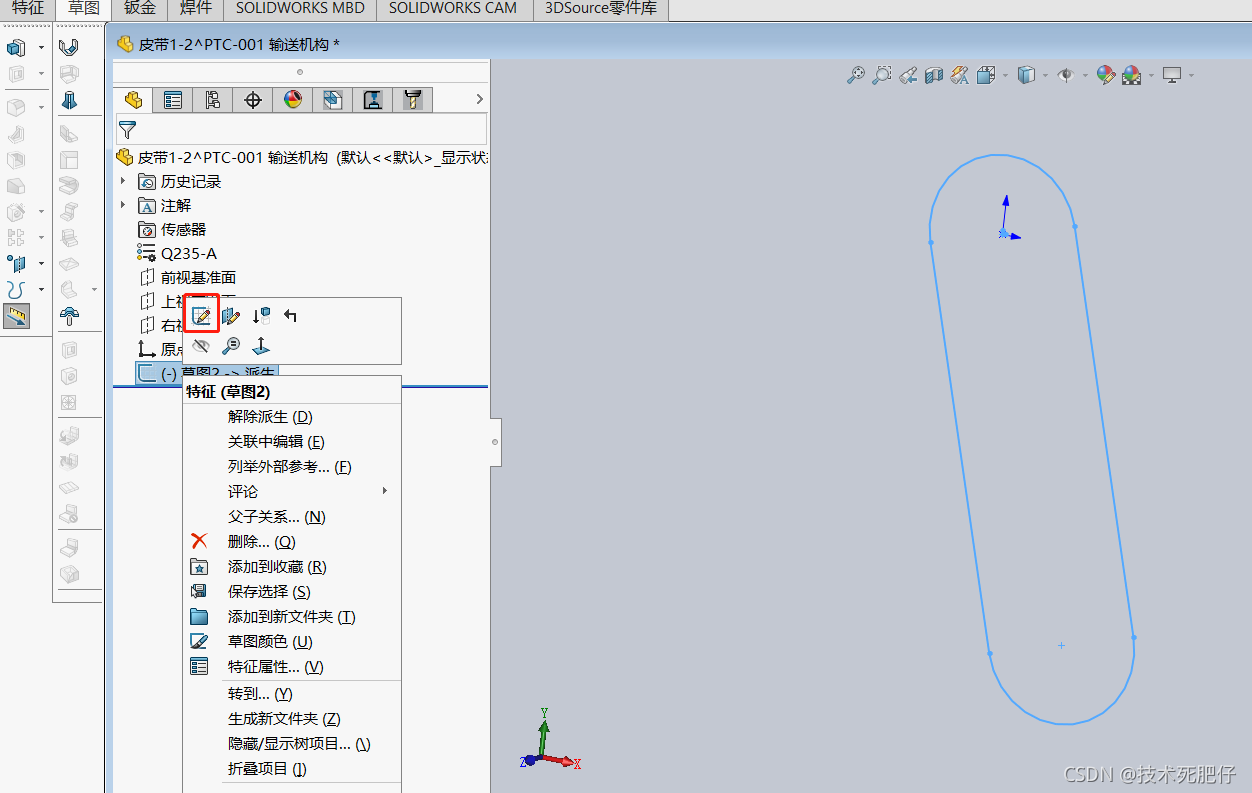

   6.右击草图2，点击草图编辑，如下图所示

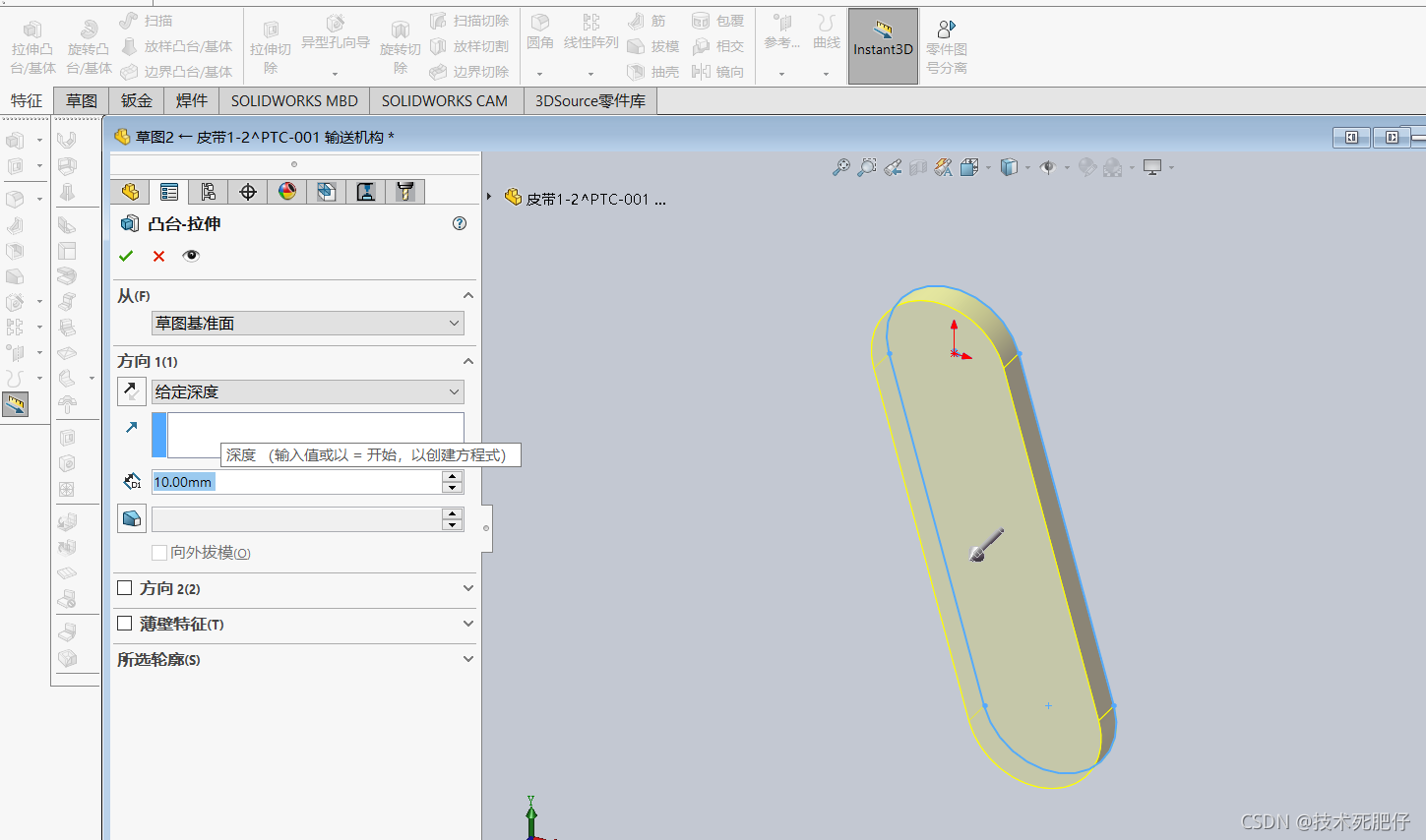

 7.点击拉伸草图，如下图所示。

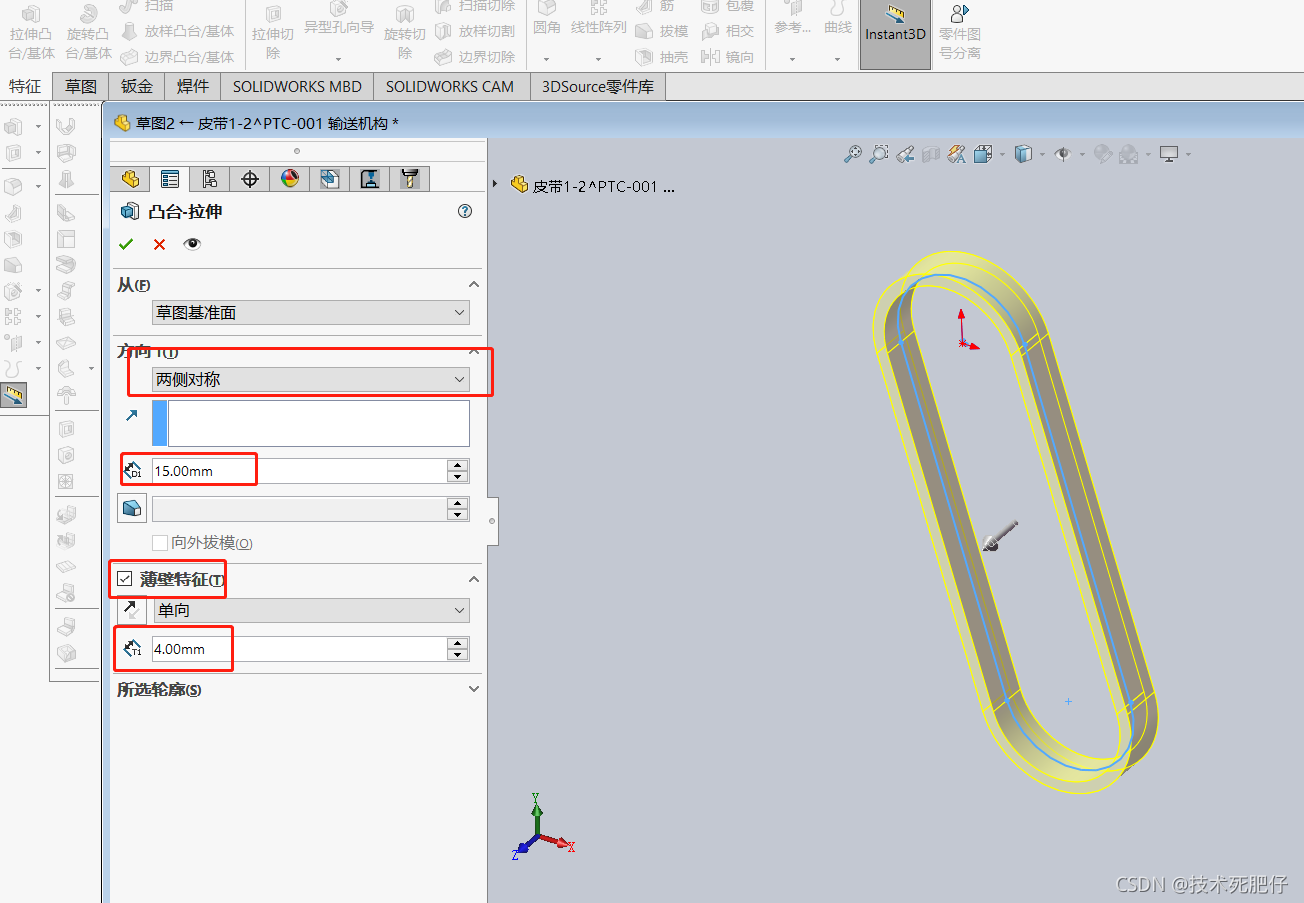

   8.修改方向为两边对称，深度为15mm，然后点击薄壁特征，具体数值为4mm。

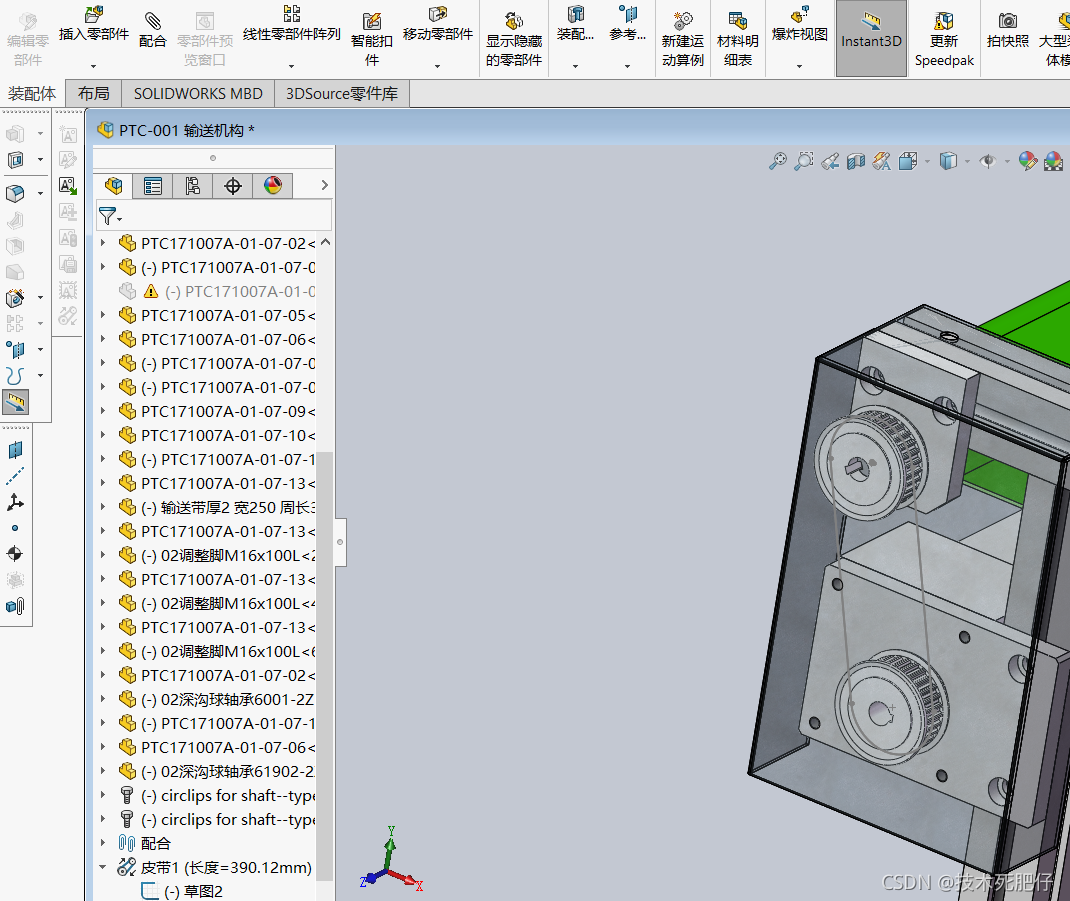

  9.点击确定并保存。再打开装配图，可以看见皮带与同步轮配合的很好。
