巧用SOLIDWORKS虚拟件协助设计

1、 虚拟零部件介绍

1.当使外部零部件成为虚拟零部件时,会断开装配体到外部零部件文件的链接,此操作会忽略现有的参考,并且零部件会被重新命名。

2.在使用此功能后,虚拟零部件保存在装配体文件内部,而不是在单独的零件文件或子装配体文件中。

3.使用虚拟零部件的优点:虚拟零部件在自顶向下的设计中尤为有用,在概念设计阶段,如果您需要频繁试验和更改装配体结构和零部件,那么使用虚拟零部件相比采用自下而上的设计方法,具有以下几个优点:

1) 可以直接在FeatureManager设计树中重新命名这些虚拟零部件,而不需要打开它们、另存备份档并使用替换零部件命令;

2) 只需一步操作,即可让虚拟零部件中的一个实例独立于其它实例;

3) 简单点来讲,虚拟件适用于整体打包零部件而保留内部的配合关系


2、 使成为虚拟零部件的操作方法:

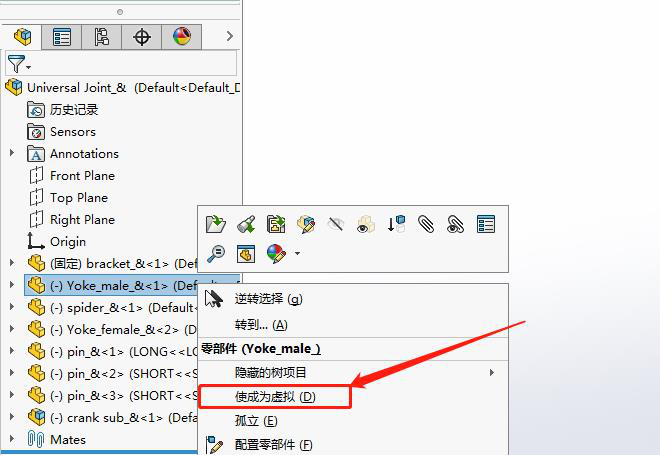

1. 在设计树中选择零部件,右键——“使成为虚拟”:

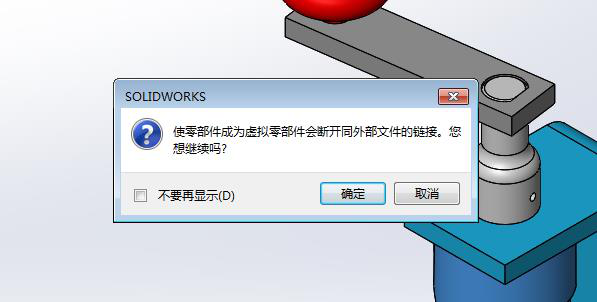

2.点击后,系统会提示该操作会断开同外部文件的链接,此时点击“确定”:



3.确定后该零部件就会成为虚拟件,成为虚拟零部件的零部件在设计树中的名称会在前面添加“复件”两个字:


图3 有肩导柱的零件模型

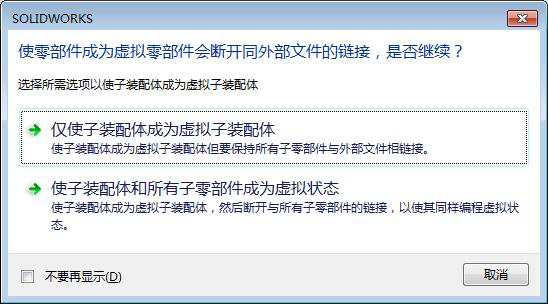

4. 当所选择的零部件为子装配体时,系统会提示选择“仅使子装配体成为虚拟子装配体”或“使子装配体和所有子零部件成为虚拟状态”:

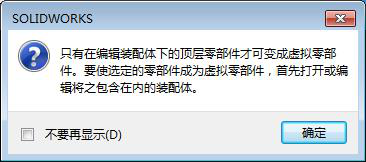

5.若希望保留子装配体,而只让装配体中的零部件成为虚拟件,则需要单独打开子装配体,在子装配体窗口中进行,否则系统会做出如下提示:
