solidworks中弹簧与圆柱体配合的五步教学

在solidworks装配过程中，会遇到各种各样的配合，然而有时也会遇到弹簧与螺杆，弹簧与轴类之间的配合，这种情况应该用哪种配合方式呢？用同轴心？事实上并不行，接下来我会说一下具体的配合方法。

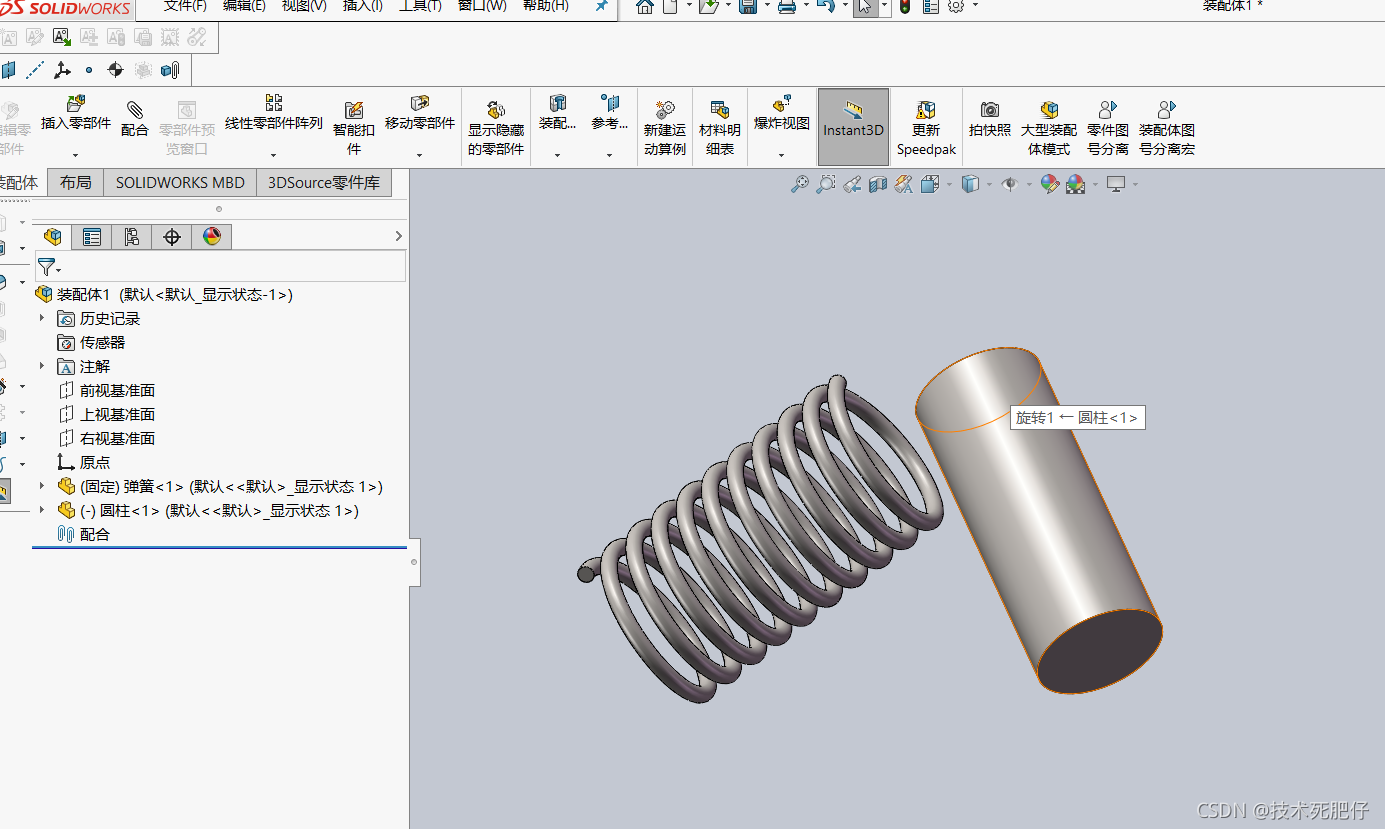

   1.首先建立装配体，同时导如一个圆柱体和弹簧如下图所示。

2.尝试用配合，然而发现只能用相切配合，但是却不是我们想要的配合形态。

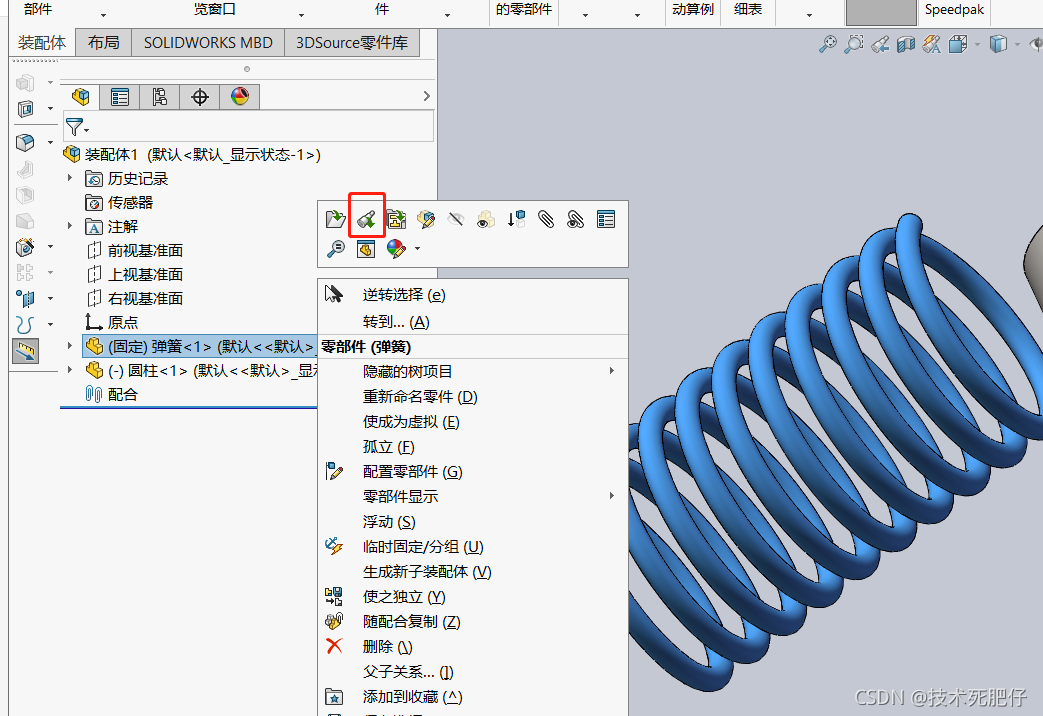

3.退出配合，在左侧设计树右击弹簧选择在当前状态下打开零件。

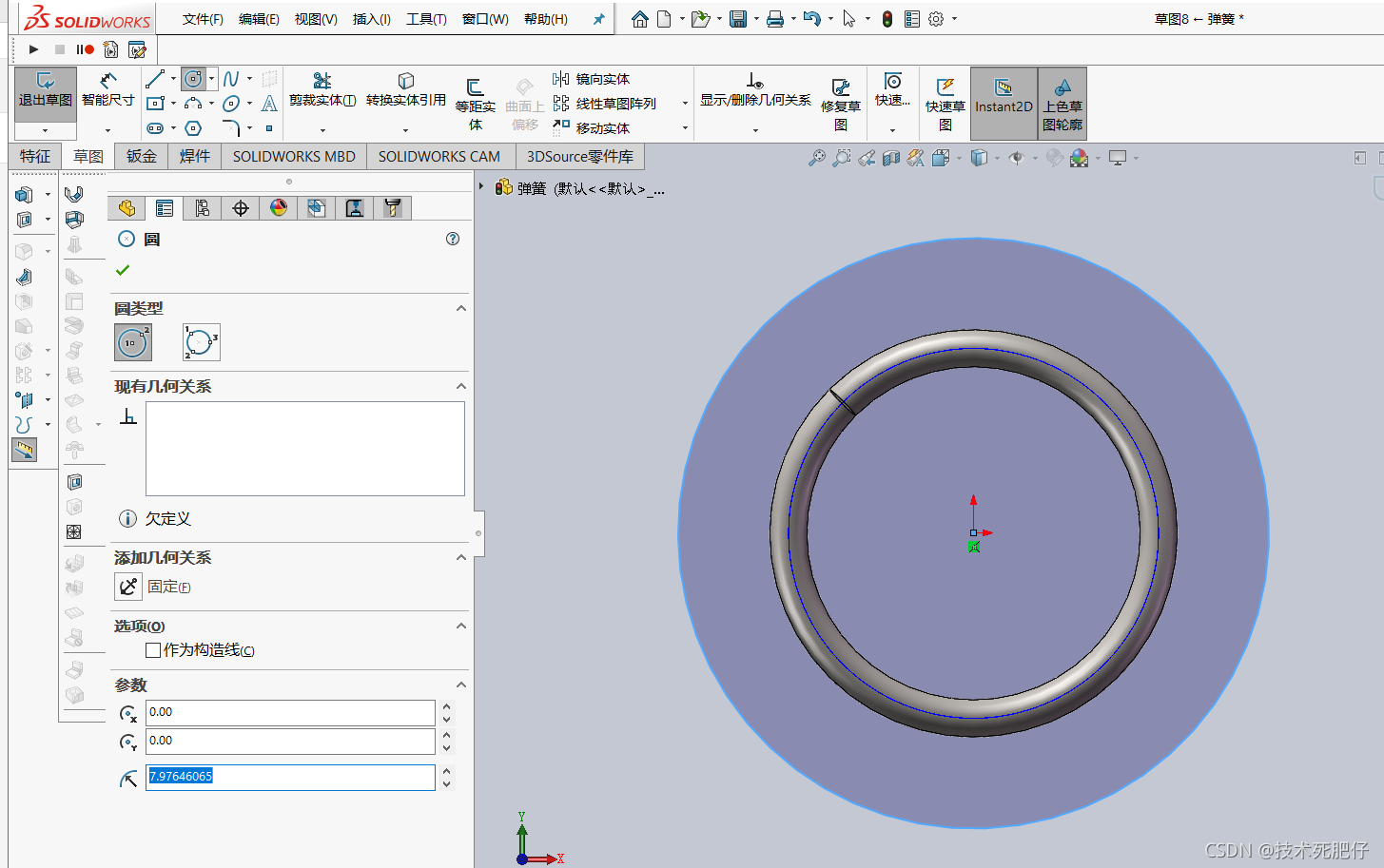

4.点击编辑前视基准面。在坐标中心画一个任意直径的圆，要确保这个中心和弹簧所形成的圆是同轴心。然后保存，关闭当前零件回到之前的装配体。

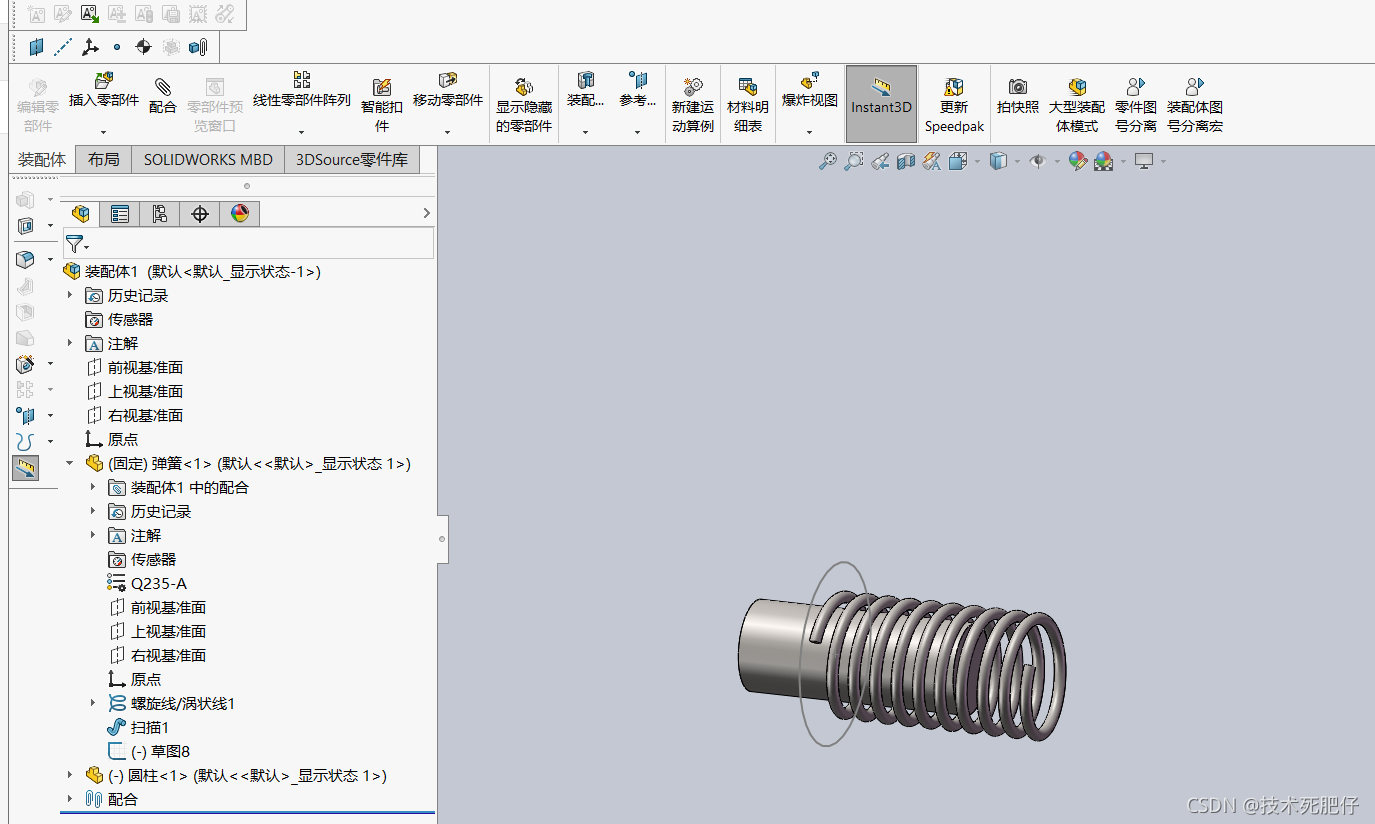

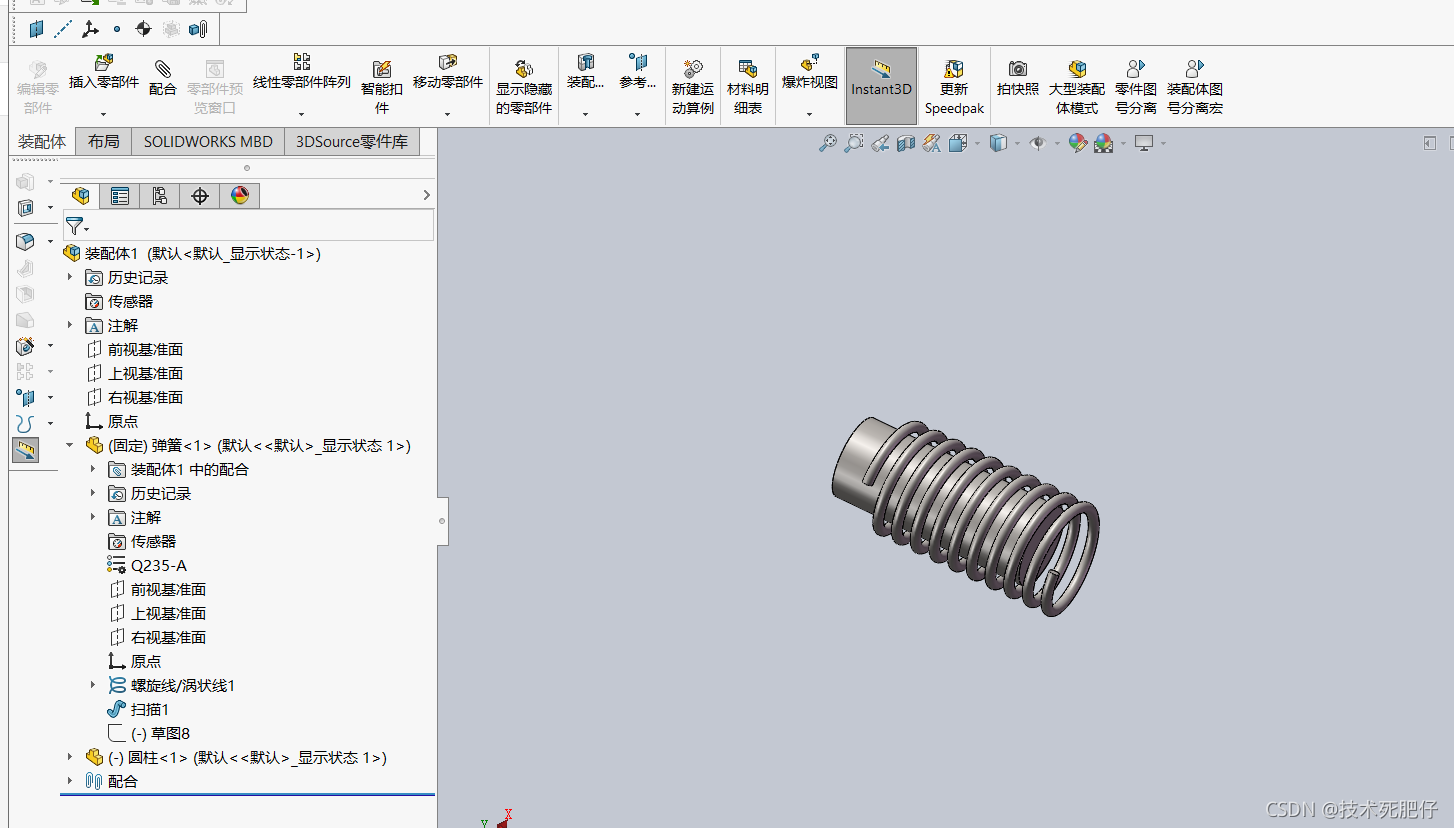

5.点击弹簧上的圆和圆柱使它们的配合是同轴心，如下图所示。然后点击钩出现如下形态。然后点击圆圈使它隐藏即可。
