Solidworks螺旋线扫描法画弹簧五步实用教程

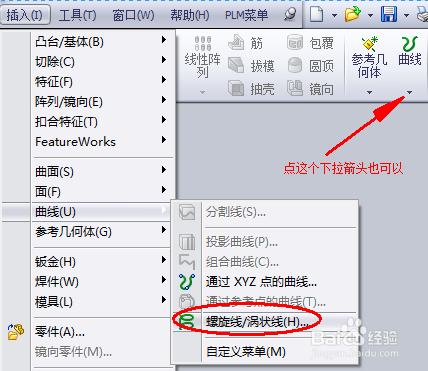

步骤1：【插入】→【曲线】→【螺旋线】

步骤2：选择上视基准面，以原点为圆心，草绘圆，圆的直径即弹簧的中径。草绘完成后，点右上角退出草绘进入下一步。

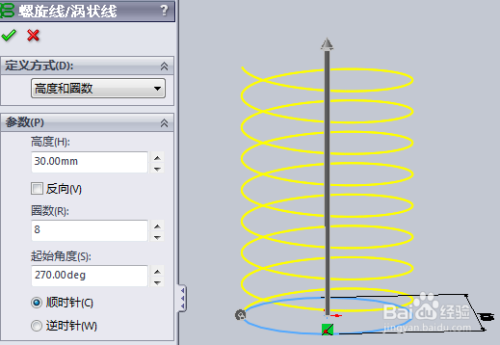

步骤3：“定义方式”选择“高度与圈数”（有多个选项，建议逐个尝试看下结果）；“高度”给出设计值，该高度即为弹簧的高度（严格来说是弹簧高度减去弹簧丝径）；再依次设置“圈数”“起始角度”“顺/逆时针”。确定，即可生成螺旋线。

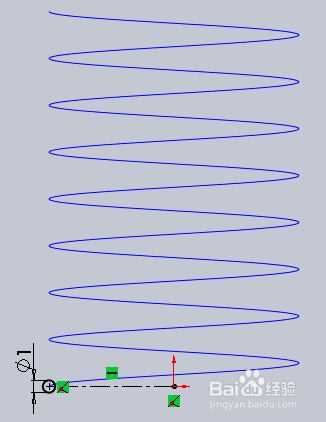

步骤4：选择前视基准面，以螺旋线起点为圆心，草绘圆，圆大小即弹簧丝径。此步骤为草绘弹簧丝截面圆。

步骤5：【插入】→【凸台/基体】→【扫描】，以草绘圆为轮廓，螺旋线为路径。扫描完成得出弹簧。
