SolidWorks钣金扫描法兰实例深度解析

前段时间我发了以下图片零件的 Solidworks 钣金扫描法兰的视频,有些同行就联系我说这样设计如果不开模具没法压型,按常规的方法四个圆弧角要焊四块补片才行,今天我就这个零件的压型方法分享给同行们,按此方法设计完全不用别外焊接补片,可以节省工时并且不会破坏外观,希望可以帮到大家,谢谢支持

Solidworks 钣金扫描法兰零件


第一步:开料

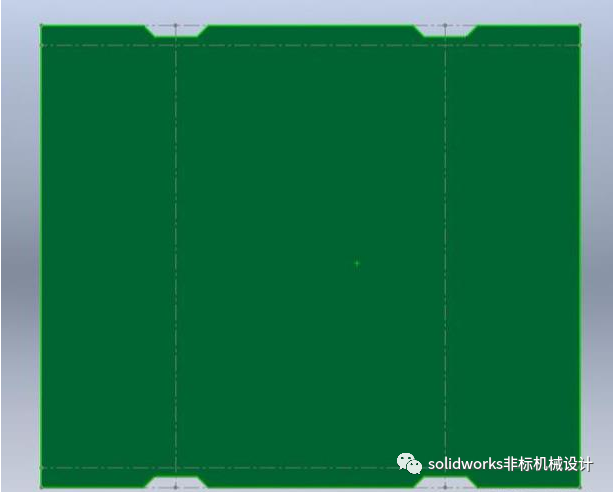

开料展开图


第二步:直角折弯

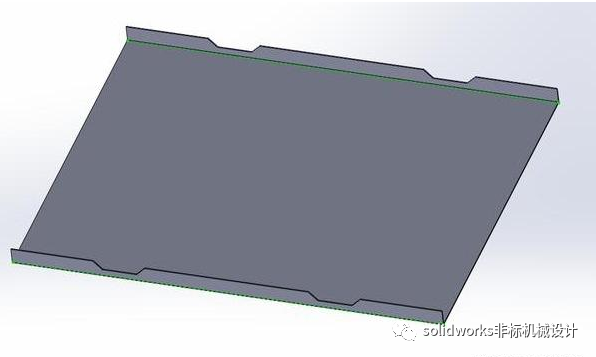

直角折弯

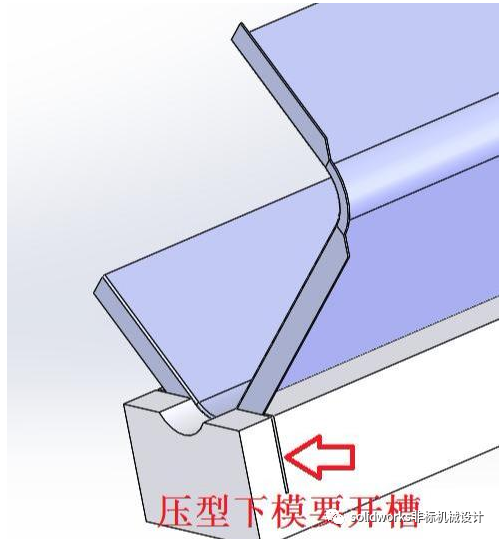

第三步:圆弧折弯,此处注意压型的下模要开槽,宽度稍大于板厚

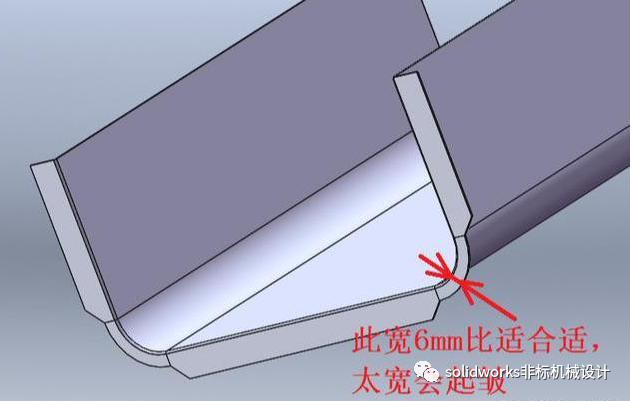

第四步:完成压型,注意圆弧边宽保持在6mm比较合适,太宽了很容易起皱,影响外观。

完成压型

经过上面几个步骤就完成了此零件的压型,此件压型的难点在于压圆弧位

此处请注意两点,第一圆弧处边宽度要控制好

第二,压型时下模要开槽以防止压型时圆弧走位。

注意好此两点,就基本没什么问题了,如果同行们有其它更好的方法欢迎交流,谢谢支持!
