探索SOLIDWORKS Toolbox新增规格

SOLIDWORKS Professional模组中 Toolbox 包括一个与 SOLIDWORKS完全整合的标准零件库。选择需要插入的零件的标准和类型,然后拖曳零部件至组合件中。可以自定义Toolbox 零件库,以包含您公司的标准,或包含您频繁參考的零件。

Toolbox 资料库包含所支持标准的主要零件档案的资料夹,以及零部件尺寸和属性。当您在SOLIDWORKS 中使用新的零部件大小时,可根据喜好设定,Toolbox 会更新主要零件档案以及零部件信息,或会为该大小尺寸产生一个零件档案。


Toolbox 支持国际标准,其中包括:ANSI、AS、GB、BSI、CISC、DIN、GB、ISO、IS、JIS 及KS。Toolbox 包括下面的标准件:

  • 轴承 螺栓
  • 凸轮 齿轮
  • 工模衬套 螺帽
  • PEM® 插入 销
  • 扣环 螺钉
  • 链轮 结构形状,包括铝和钢
  • 正时皮带轮 Unistrut®
  • 垫圈


新增自定义 Toolbox规格方式:

  • 在 SOLIDWORKS 中,选择 工具 > 选项 > 异形孔向导/Toolbox > 组态
  • 从Windows 中按一下开始 > 所有程式 > SOLIDWORKS 2014 > SOLIDWORKS 工具 > Toolbox 设定

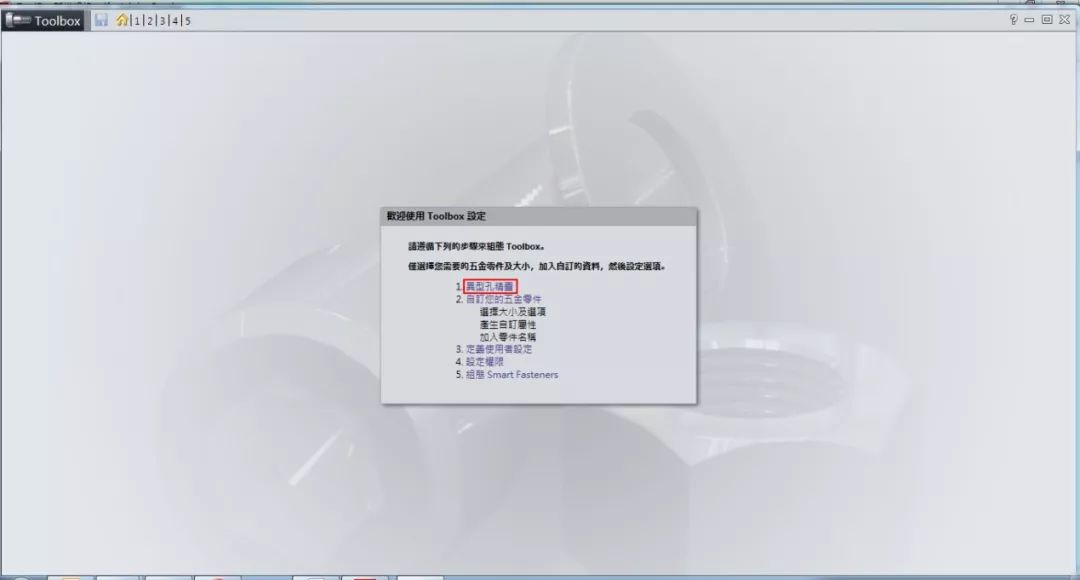

Toolbox选择点击>1.异形孔向导(请参考图片一)



选择预新增的标准 > **标准,并定义名称

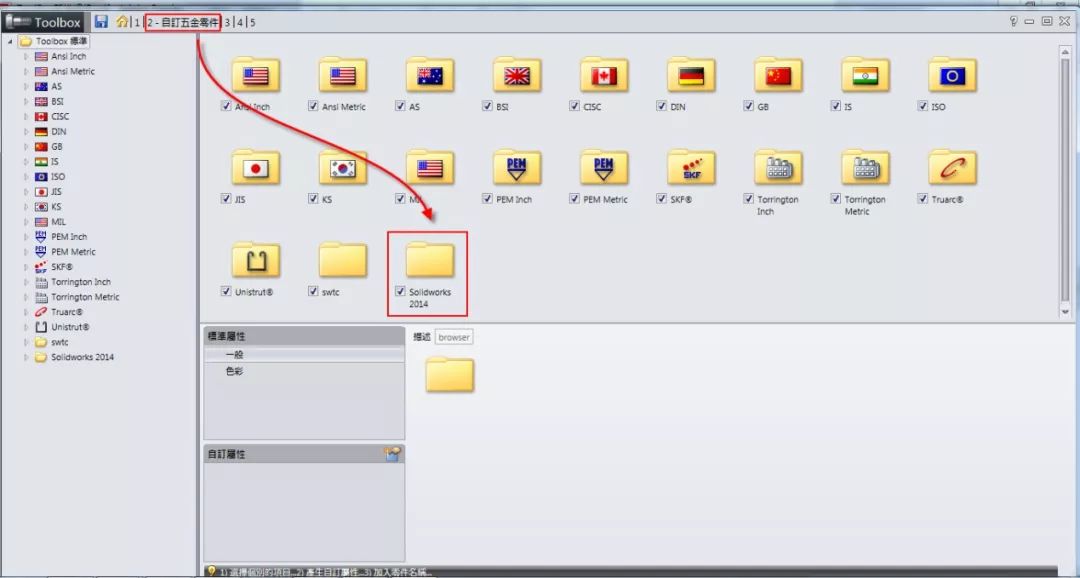

上方功能表 > 2.自定义五金零件 > 选择刚新建的标准

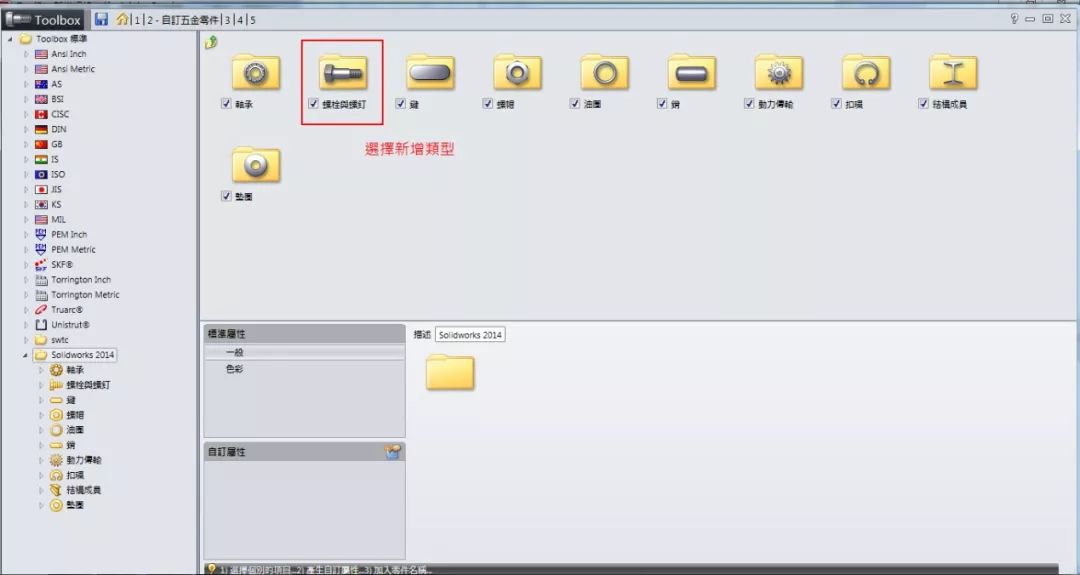

选择要新增的类型

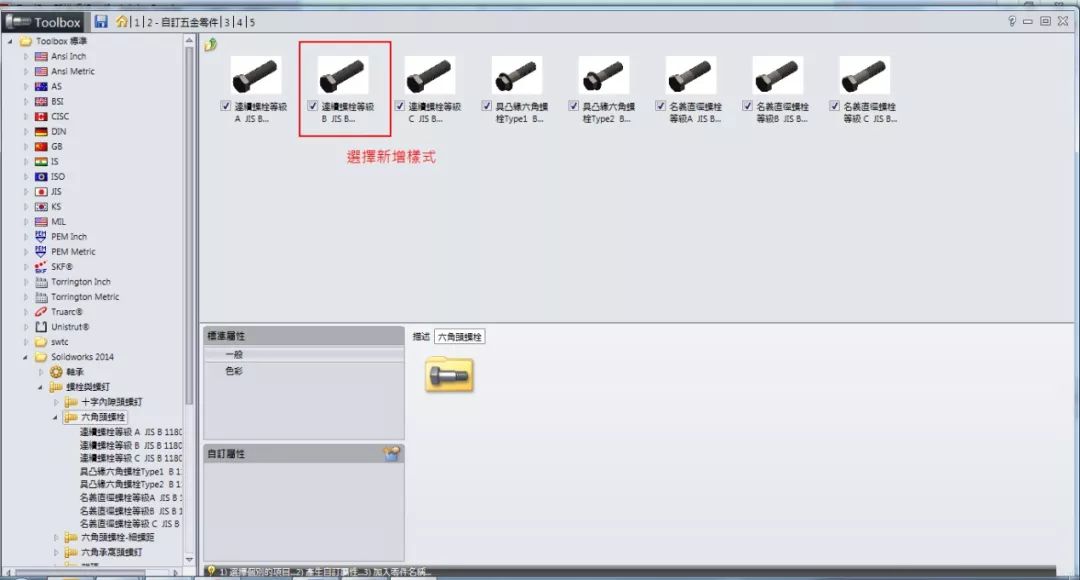

选择要新增的样式


点击Size > 新增 >详细输入参数 > 确认 > 储存完成Toolbox新增规格


您是否遇到SOLIDWORKS 升级后,开放有Toolbox旧档案,Toolbox零件尺寸会跑掉太大,太小,描述遗失的问题? 当系统预设会去读取新版Toolbox资料库时,请修改系统选项设定:

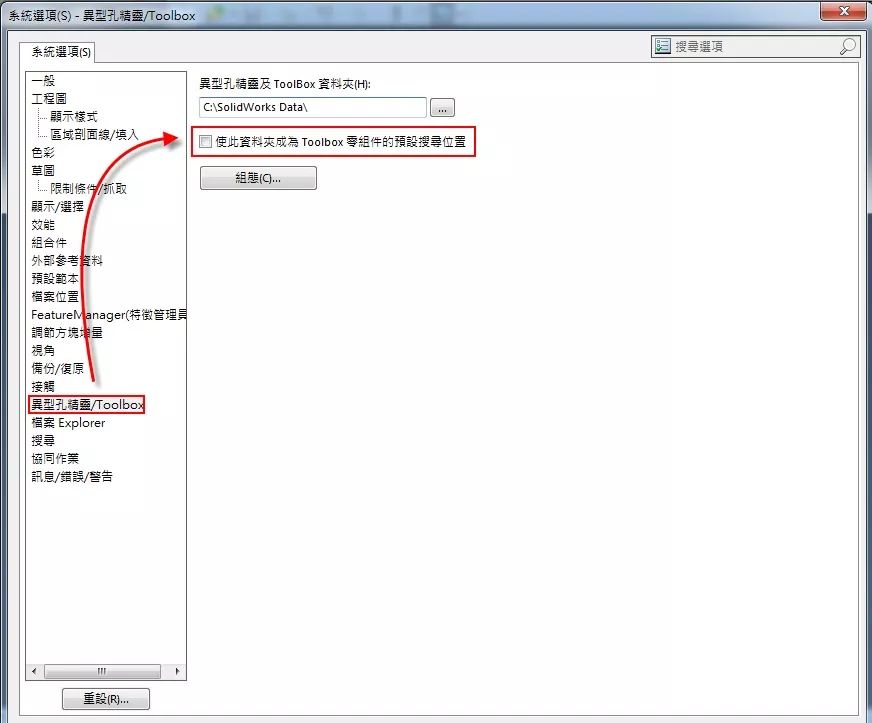

至系统选项 > 异形孔向导/Toolbox > 取消勾选 "使此资料夹成为Toolbox零部件的预设搜索位置"即可。
