产品
SOLIDWORKS 能够智能化地即时创建草图尺寸，改进工程图中链尺寸的共线尺寸标注，以及访问 Toolbox 中的新零部件，从而提升工作效率。
工程图和出详图 Drawing and detail drawing
覆盖的尺寸
通过以不同于您所选的颜色显示覆盖的尺寸，更深入地了解工程图上被覆盖的尺寸。

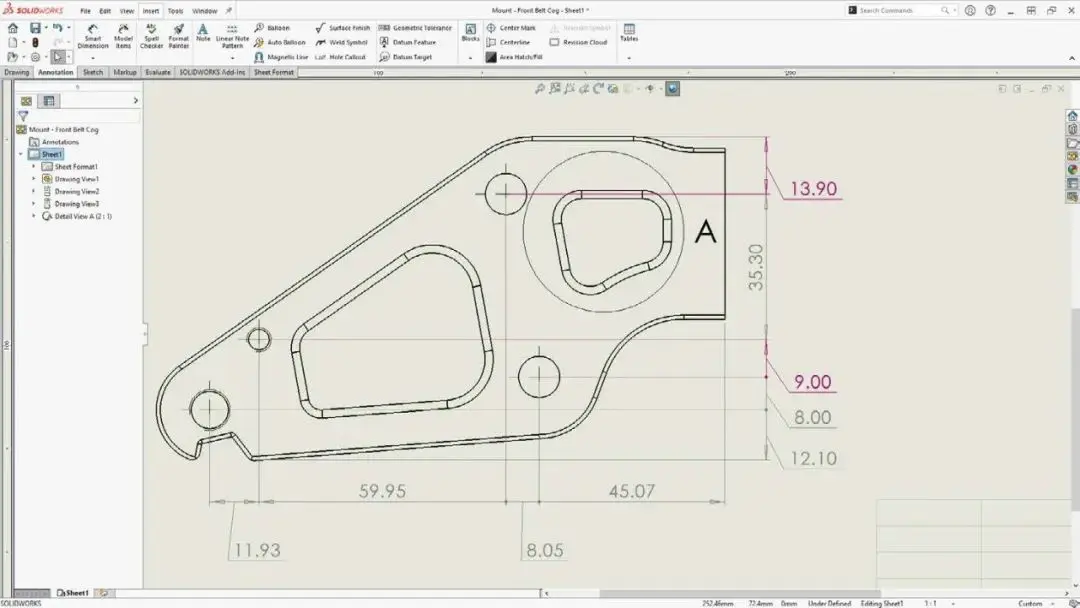

保持连续尺寸
通过对连续尺寸使用共线尺寸标注来提升工程图的出详图速度，并通过遵循 ISO/ANSI 尺寸标注标准行为来避免过于密集。确保连续尺寸保持共线，即使空间有限。当尺寸文字和箭头重叠时，您可以选择最适合的选项。

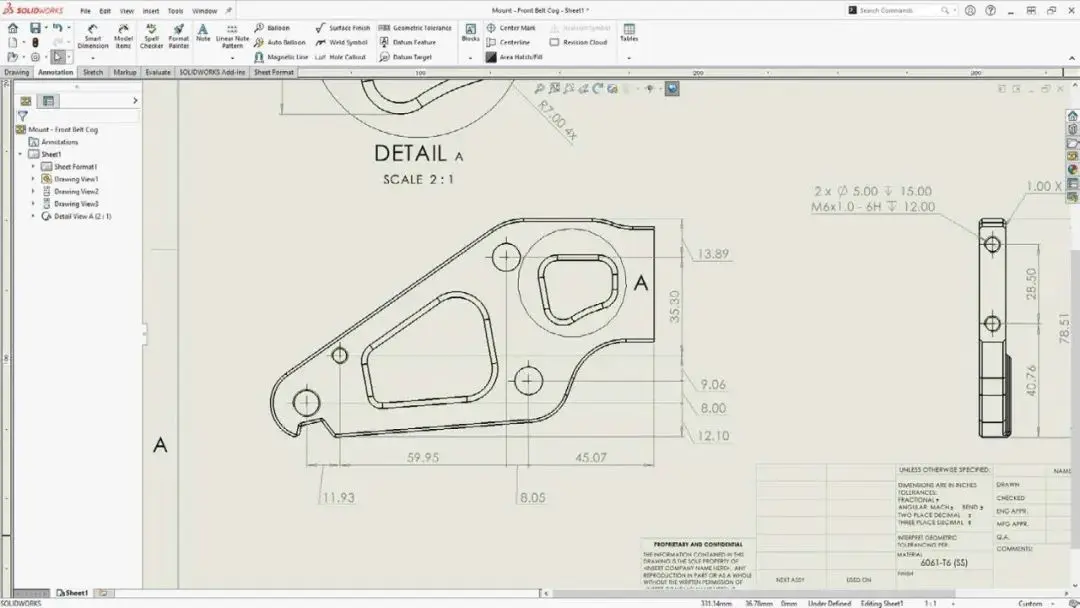

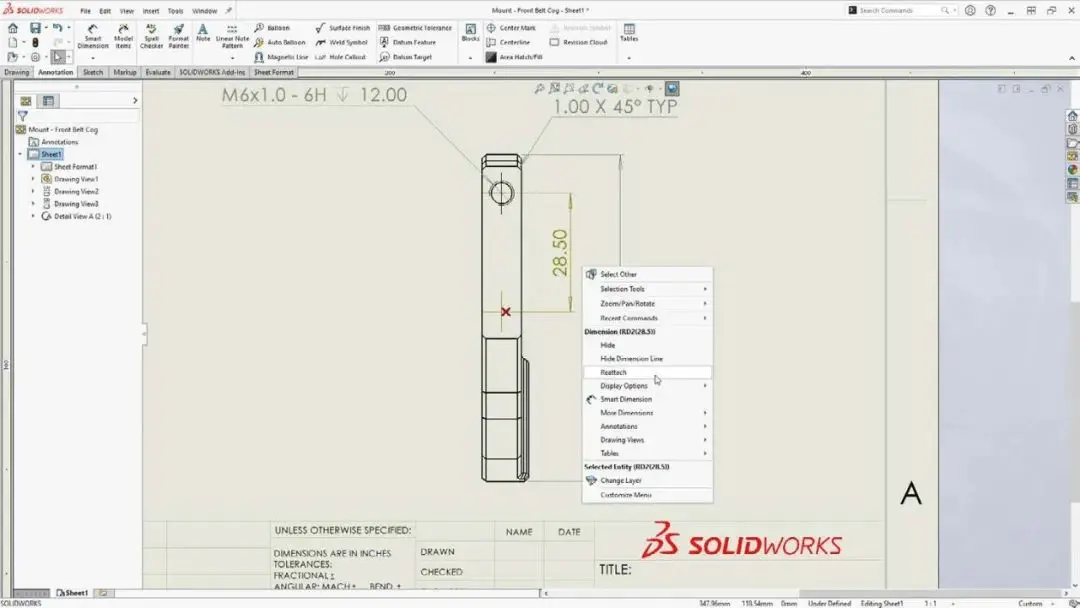

重新附加悬空尺寸
通过对重新附加悬空尺寸进行改进，加快出详图速度。对于所有尺寸（包括悬空尺寸），均可单击右键使用名为“重新附加”的新选项。这可以为重新附加悬空的尺寸提供更精确的工作流程。
钣金 Panel beating

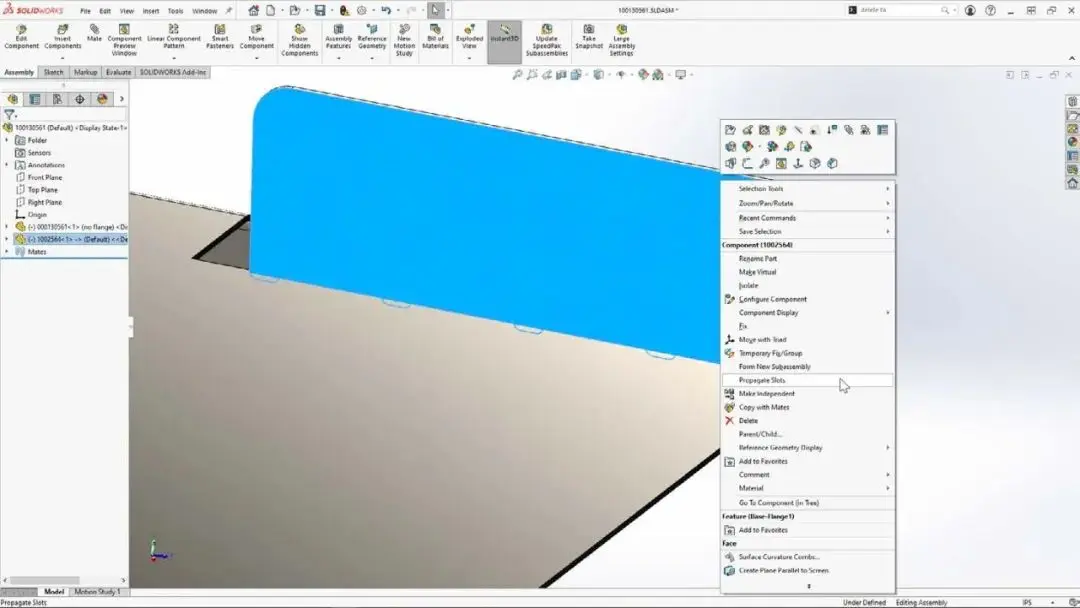

槽口延伸
加快包含凸舌和槽口特征的钣金零件的设计速度。现在，无论怎样将零件的其他实体添加到装配体中，槽口都将扩充到装配体中凸舌零件的所有实例。

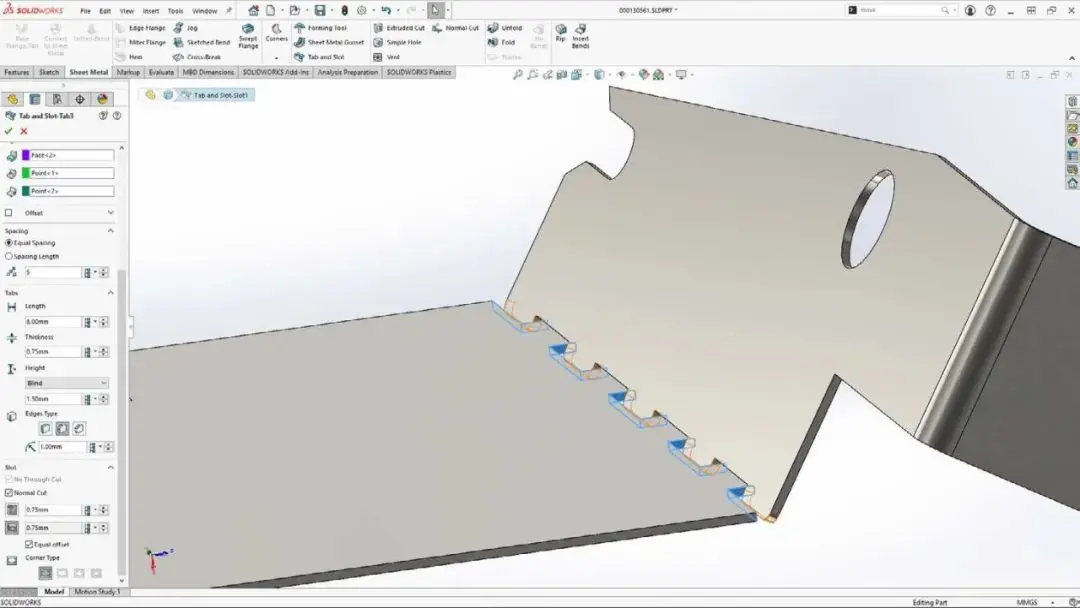

凸舌和槽口
使用钣金凸舌和槽口特征时，新选项有助于提高零件的可制造性。当凸舌零件与槽口所在的表面成一定角度时，您现在可以选择对表面进行正交切除 (Normal Cut)。使用标准钣金切割流程（如激光，水刀和冲压）可以更轻松地制造正交切除 (Normal Cut)。

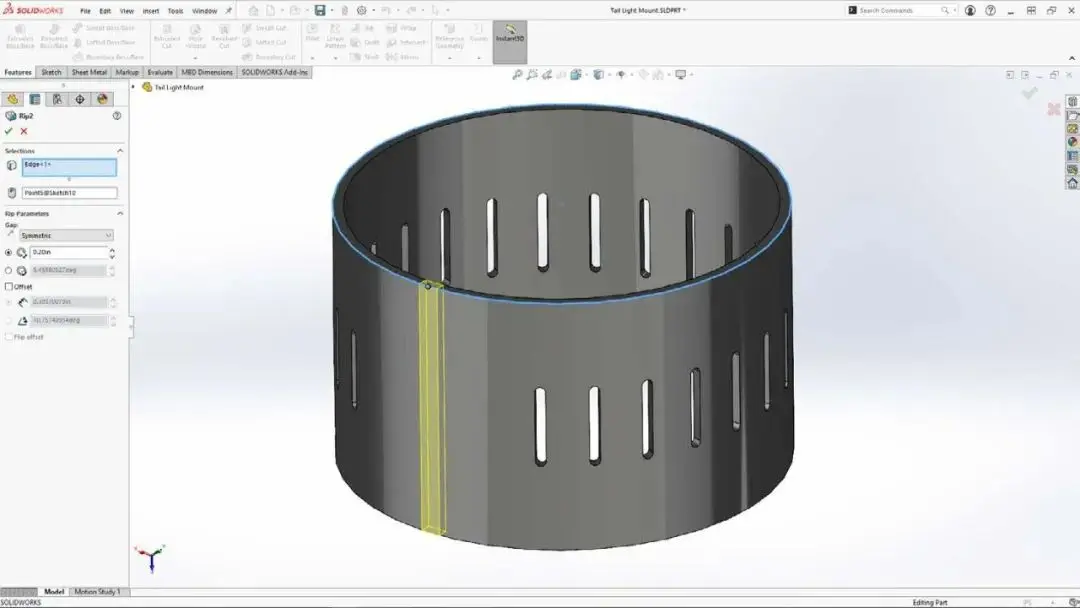

切口工具
使用切口工具，轻松将薄壁圆柱形和圆锥形实体零件转换为钣金在薄壁圆柱和圆锥中生成切口/缝隙钣金特征，然后使用“插入折弯(Insert Bends)”命令将其转换为钣金零件，这些零件可进行平展以用于制造。
结构系统和焊件 Structural system and weldments
边角处理
使用新的行业标准默认边角处理，在结构系统中更快地创建焊件，并减少修改。现在，默认的边角处理更是业内使用的标准边角处理的典型。
除上述外：
• 通过在 Toolbox 中添加 70 多种新的 ANSI 英寸/公制扣件类型和变体，缩短创建标准扣件的时间。
• 在操作大型模型时，由于旋转模型时松开鼠标的停顿时间极大减少，以及采用了更智能方法识别何时需要重建模型（特别是在打开文件和进行小幅编辑时），因此会体验到性能上的显著改进。
• 模型电气线束以 3D 形式作为单段或作为离散线组进行布线，以提供更详细的信息。
