solidworks 2024新功能:智能工作新体验

SOLIDWORKS 2024 的功能

SOLIDWORKS 的每个版本都致力于改进您的工作流程,使您常用的工具尽可能快速高效地运作。此外,SOLIDWORKS 2024 可以通过量身定制的解决方案扩展您的工具集,并使您能够通过 Cloud Services 轻松将您的设计数据连接到基于云的3DEXPERIENCE® 平台。



SOLIDWORKS 2024智能工作 之 零件与特征功能增强

SOLIDWORKS HoleWizard.png

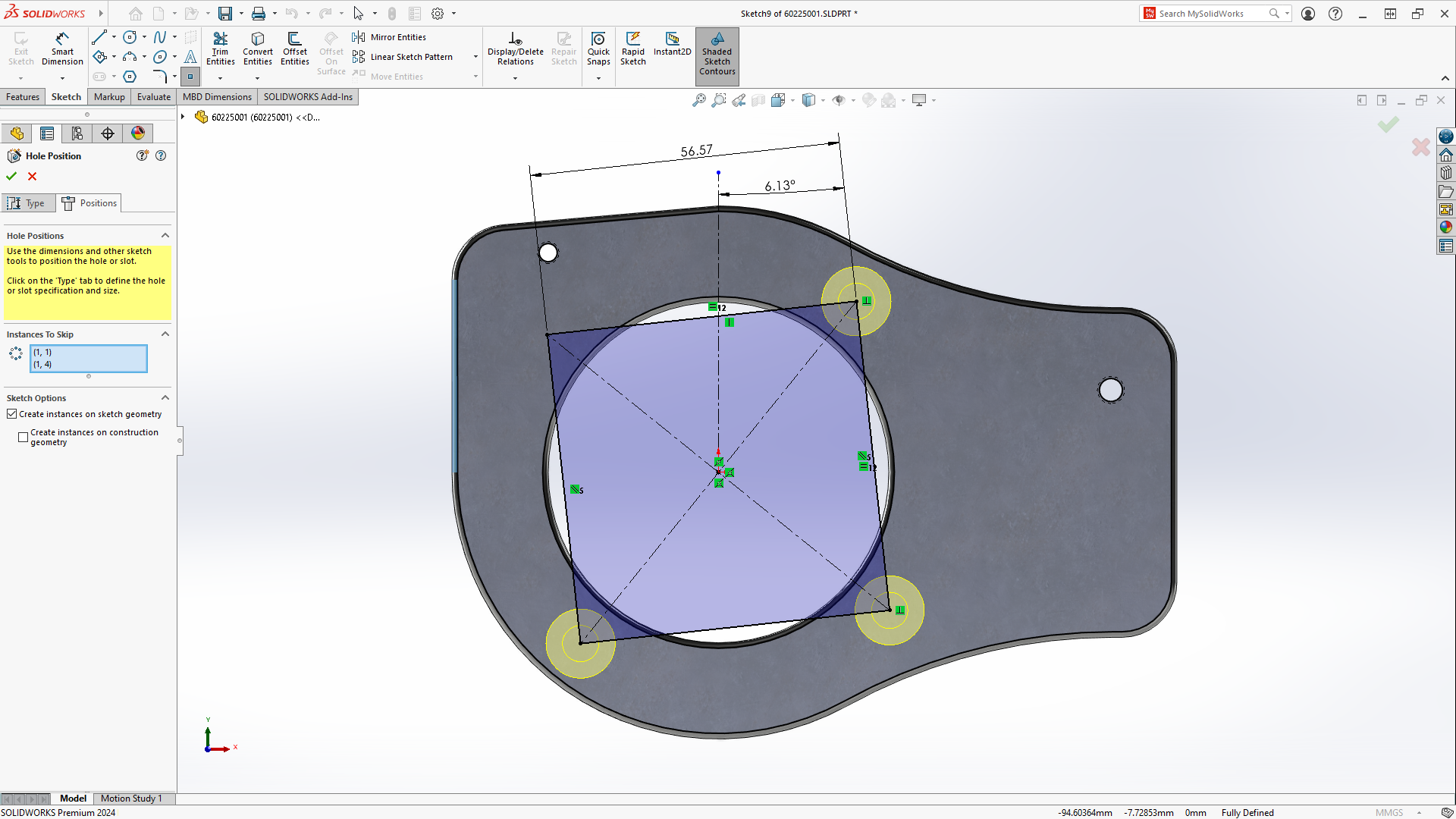

异型孔向导

▌ “异型孔向导”工具提供新的选项来选择自动打孔的几何体的端点位置,助您加快打孔速度。

▌ 您还可以使用几何草图实体(如直线、方形、槽口和样条曲线)作为打孔定位的引导。

▌ 将鼠标悬停在实体上,然后单击即可在这些草图实体上定位孔。

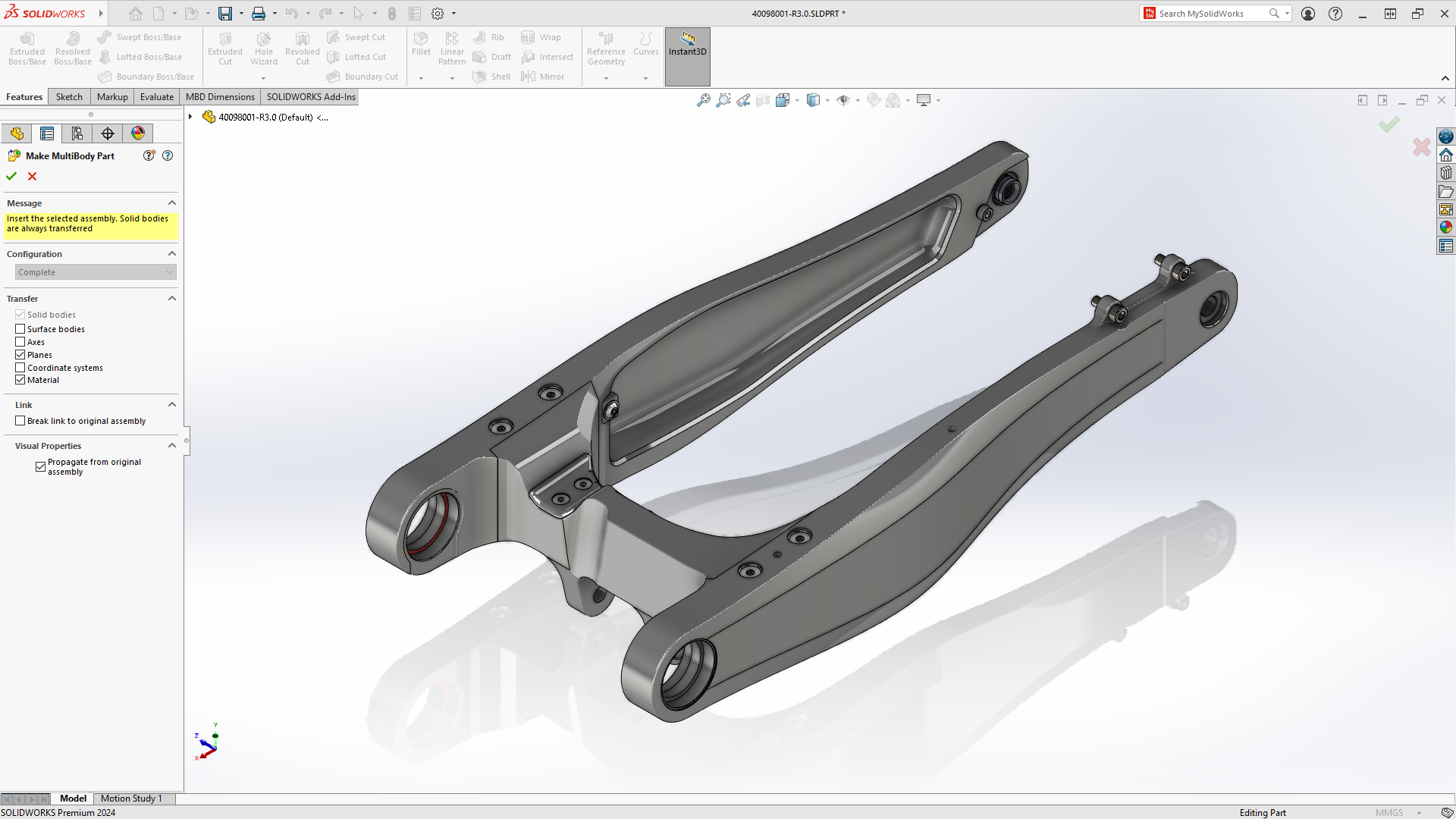

从装配体生成多实体零件

▌ 借助制作多实体零件工具,您可以将整个装配体转换为链接到父特征装配体的独立、单一的多实体零件。

▌ 父特征装配体将反映您在链接的多实体零件中生成的所有特征。

▌ 下游平台应用程序也支持这些功能,这让您可以对多实体零件执行材料移除等装配后操作。。


SOLIDWORKS MakeMultiBodyPart.png


SOLIDWORKS PartsSymmetricLinearPattern.png

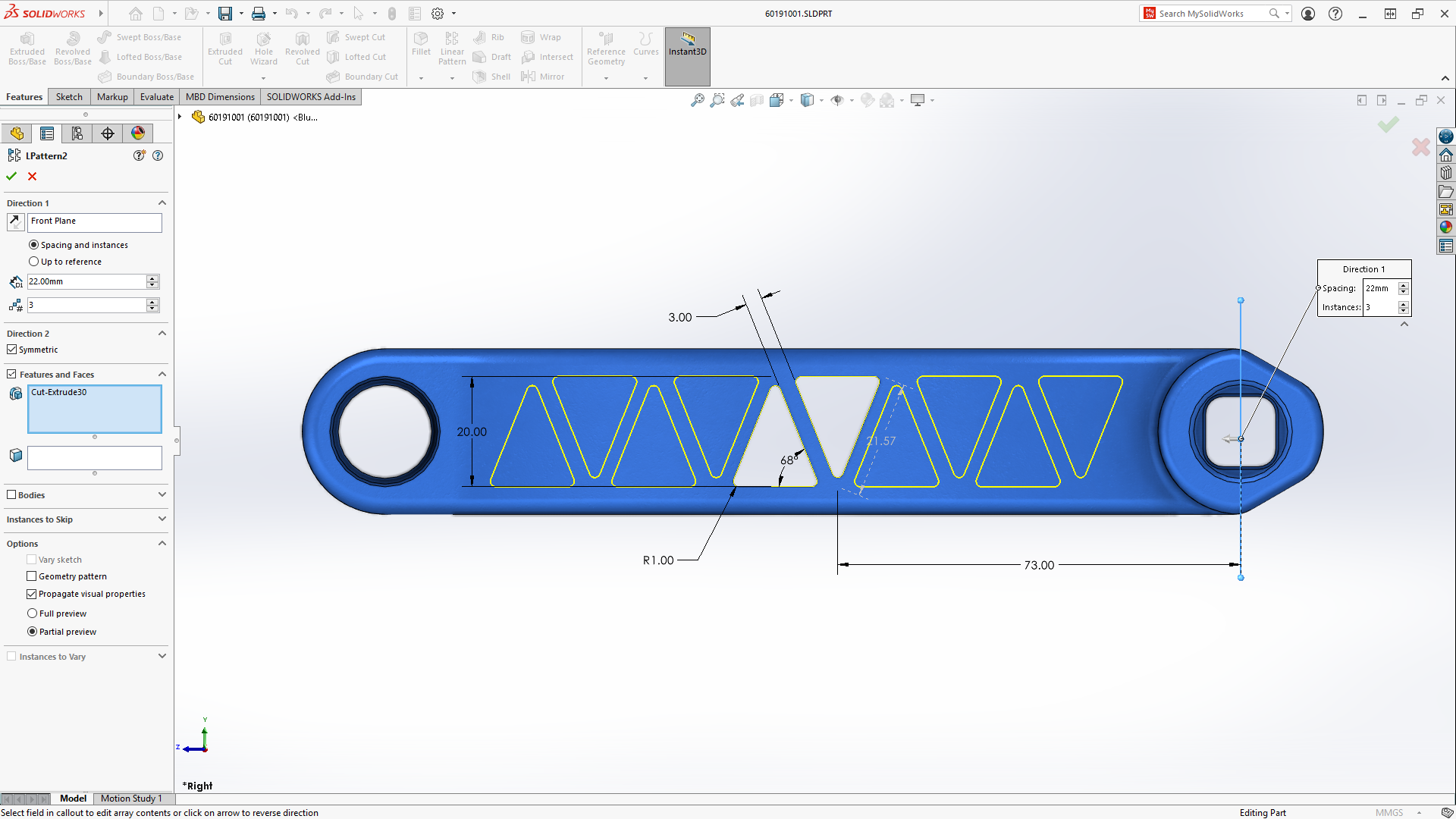

双向线性阵列

▌ 使用新的对称选项,单击一次即可创建双向线性阵列。如此一来,在创建线性阵列可以创建双向线性阵列,可以更加灵活。

▌ 这样就无需定义线性阵列的第二个方向,从而加速双向线性阵列的创建。

▌ 它还可以保证两个方向都是对称的,且在阵列中具有相同数量的实例。


SOLIDWORKS 2024智能工作 之 装配体功能增强

Defeature 规则集

▌ 通过减少步骤简化您的设计,从而提高性能并保护您的知识产权。▌ 使用可基于自定义属性、质量属性和文件名等准则的规则,通过 Defeature Silhouette 方法来简化模型。

XWC UES SaveDialogImprovements.png


SOLIDWORKS RepairingMissingReferences.png

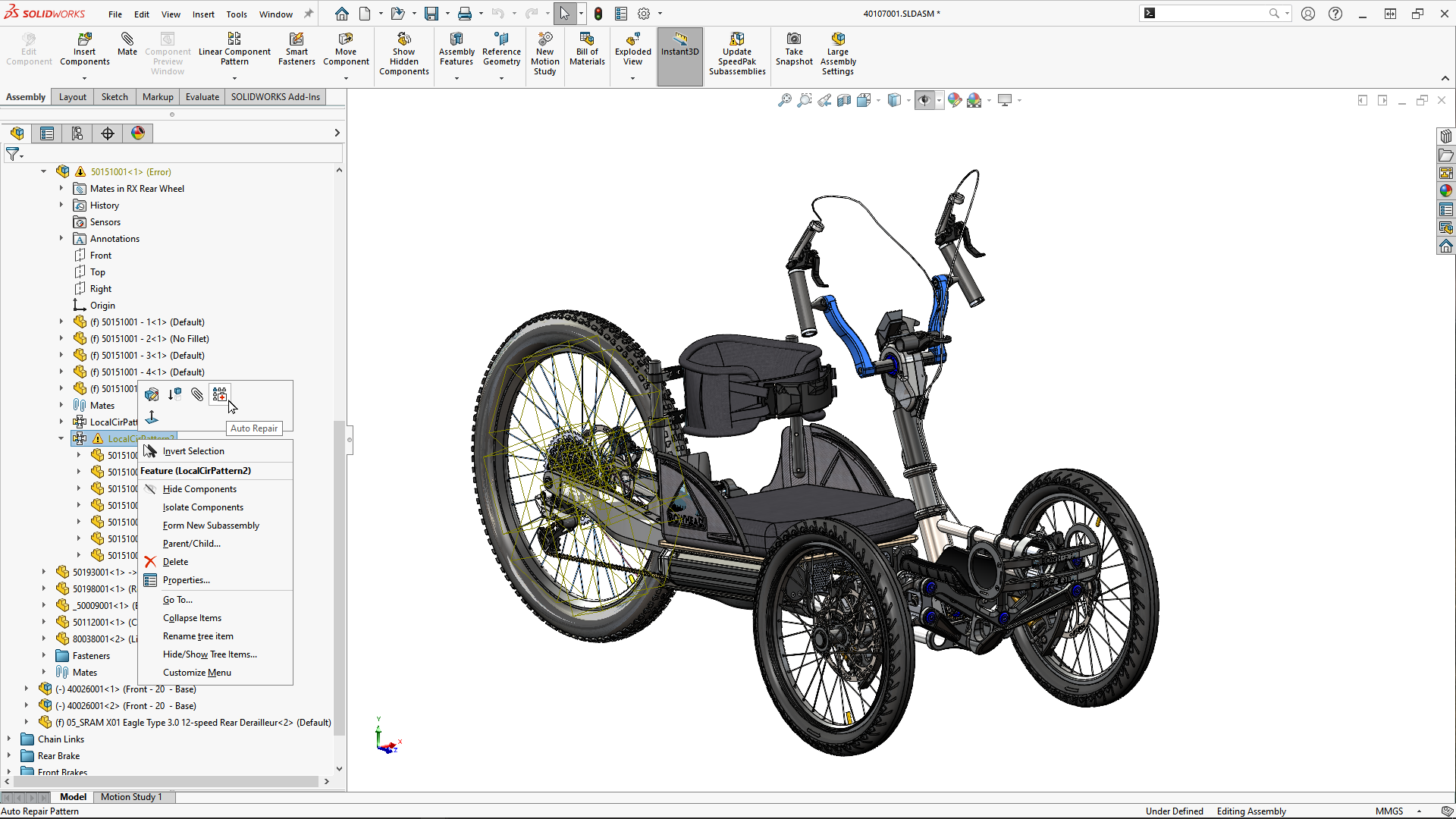

修复线性或圆周阵列中遗失的参考

▌ 由于 SOLIDWORKS 现在可以自动查找适当的替代参考(如有),因此可以减少修复线性和圆周零部件阵列中遗失参考的时间。

配合参考与配合参考的自动修复

▌ 让零部件装配体一步到位。在将零部件与现有配合参考配合时,让用户在可能的配合参考解决方案之间进行选择,从而使之更加精确。现在,在创建配合参考时,您可以在名称匹配时选择“仅创建配合”,从而仅在配合参考名称相同时才创建配合参考。

▌ 改进了同轴心和平行配合自动修复功能,为识别替换实体增添了更多的配合规则选项。多功能触手可及:

▌ 更采用新的建模工作流程,能够关联性地将装配体插入零件中。由于装配体现在是零件,您可以对其应用所有零件特征。您还可以在材料明细表中显示单个零件来代替装配体。

▌ 创建一个自定义属性,使您不仅可以自动显示值,还可以在注释和表格中显示度量单位,如长度、质量以及角度。


SOLIDWORKS MateReferences.png




SOLIDWORKS 2024智能工作 之 用户体验增强

先前版本的兼容性

将文件另存为先前版本,即可与使用旧版本 SOLIDWORKS 的任何人进行协作。将零件、装配体和工程图保存为最新版本之前最多两年的 SOLIDWORKS 版本。

SOLIDWORKS Drawings - Save as Previous Release.png
